MAX11905

20ビット、1.6Msps、低電力、完全差動SAR ADC

すべて表示 showmore-icon

超高速および超低電力20ビットSAR ADC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.4)
Documentation すべてのドキュメントを表示
IBISモデル MAX11900-5 IBIS Model Download 117.21KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$39.17
特長
  • 高いDC/AC精度によってより良い測定品質を提供
    • 分解能：20ビット、ミッシングコードなし
    • INL ±6 LSBおよびDNL ±1 LSB (20ビットでの最大値)
    • SN比98.3dBおよびSINAD 98.1dB (fIN = 10kHz時)
    • THD：-123dB (fIN = 10kHz時)
  • 高サンプリングレートSARアーキテクチャによって高速セトリングおよびアクイジションを実現
    • スループット：1.6Msps、パイプライン遅延なし
  • 高集積によって設計を簡素化
    • リファレンスバッファ内蔵、VREF = 2.5V～3.6V
    • ユニポーラ差動アナログ入力範囲：±VREF
  • スケーラブルな超低電力によって消費電力を削減
    • 9mW (1.6Msps時)
  • 柔軟な低電圧電源によってコストを削減
    • アナログおよびデジタルコア電源：1.8V
    • デジタルインタフェース電源：1.5V～3.6V
    • REFVDDリファレンスバッファ電源：3.3V
  • 柔軟な、業界標準シリアルインタフェースと小型パッケージによって小型化
    • SPI/QSPI™/MICROWIRE®/DSP対応
    • 20ピンTQFNパッケージ(4mm x 4mm)

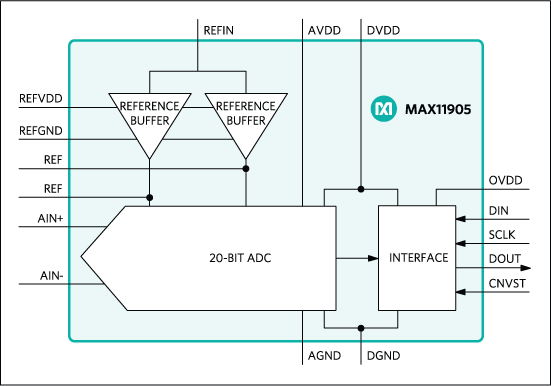

製品概要
show more Icon

MAX11905は、基準電圧バッファ内蔵の20ビット、1.6Msps、シングルチャネル、完全差動SAR ADCです。MAX11905は、変換速度に比例して増減するクラス最高の消費電力を備え、優れた静的および動的性能を提供します。このデバイスは、ユニポーラ差動±VREF入力範囲を備えています。電源には、基準電圧用3.3V電源、1.8Vアナログ電源、1.8Vデジタル電源、および1.5V～3.6Vデジタルインタフェース電源が含まれます。

このADCは、98.3dBのSN比と-123dBのTHDを実現し、20ビットの分解能、ミッシングコードなし、および 6 LSB INL (max)を保証します。

MAX11905は、SPI対応のシリアルインタフェースを使用してデータを通信します。MAX11905は、20ピンTQFNパッケージ(4mm x 4mm)で提供され、-40℃～+85℃の動作温度範囲が保証されています。

アプリケーション

  • 自動試験装置
  • バッテリ駆動機器
  • データ収集システム
  • 医療用計測
  • プロセス制御および産業用オートメーション
  • テレコム
  • 試験および測定
Show More Arrow image
file データシートを表示 (Rev.4)
Documentation すべてのドキュメントを表示
IBISモデル MAX11900-5 IBIS Model Download 117.21KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$39.17
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX11905

資料

11
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • デザイン・ノート
  • データシート
  • アプリケーション・ノート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 03/19/2019
English

MAX11905: 20-Bit, 1.6Msps, Low-Power, Fully Differential SAR ADC Data Sheet (Rev.4)

PDFファイルを開く

redirect
951.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 11/11/2014
中国語

MAX11905: 20位、1.6Msps、低功耗、全差分SAR ADC Data Sheet (Rev.0)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX11905 Reliability Data redirect icon

24.98K

download

PDFをダウンロード

デザイン・ノート

3

PDF Vector

PDF

更新 10/10/2022
日本語
Design Note- ds8-improve-ultrasound-image-clarity-with-the-right-adc-jp redirect icon

1.08M

download

PDFをダウンロード

PDF Vector

PDF

更新 07/27/2015
English
Design Solutions 8 - Improve Ultrasound Image Clarity with the Right ADC redirect icon

515.15K

download

PDFをダウンロード

PDF Vector

HTML

更新 05/02/2018
English
Effects of Different Resistor Tolerances in a Differential ADC for THD Performance redirect icon

アプリケーション・ノート

1

PDF Vector

HTML

更新 01/15/2018
English
Achieving Desired Dynamic Performance in High-Speed, High-Resolution ADCs with Level Translators/Isolators in the System redirect icon

技術記事

4

PDF Vector

HTML

更新 03/23/2006
English
Analog ICs for Low Voltage Systems redirect icon

PDF Vector

HTML

更新 04/23/2010
中国語
用于低压系统的模拟IC redirect icon

PDF Vector

HTML

更新 11/22/2021
English
Applications of the MAX11905 ADC for the Ultrasound Imaging System redirect icon

PDF Vector

HTML

更新 06/27/2003
English
A Simple ADC Comparison Matrix redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 9
show more Icon

データシート 1

MAX11905: 20-Bit, 1.6Msps, Low-Power, Fully Differential SAR ADC Data Sheet (Rev.4)

信頼性データ 1

MAX11905 Reliability Data

アプリケーション・ノート 1

Achieving Desired Dynamic Performance in High-Speed, High-Resolution ADCs with Level Translators/Isolators in the System

デザイン・ノート 3

Design Note- ds8-improve-ultrasound-image-clarity-with-the-right-adc-jp
Design Solutions 8 - Improve Ultrasound Image Clarity with the Right ADC
Effects of Different Resistor Tolerances in a Differential ADC for THD Performance

技術記事 3

Analog ICs for Low Voltage Systems
Applications of the MAX11905 ADC for the Ultrasound Imaging System
A Simple ADC Comparison Matrix
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX11905ETP+ Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX11905ETP+T Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 13, 2018

- 1806

ELECTRICAL DATASHEET

MAX11905ETP+

製造中

pdf

pcn_1806

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 13, 2018

- 1806

arrow down

ELECTRICAL DATASHEET

MAX11905ETP+

製造中

pdf

pcn_1806

external-icon

評価用キット 2

reference details image

MAX11905EVKIT

MAX11900、MAX11901、MAX11902、MAX11903、MAX11904、およびMAX11905の評価キット

zoom

MAX11905EVKIT

MAX11900、MAX11901、MAX11902、MAX11903、MAX11904、およびMAX11905の評価キット

download icon

ダウンロード

 print icon

印刷
MAX11905EVKIT
MAX11900、MAX11901、MAX11902、MAX11903、MAX11904、およびMAX11905の評価キット

機能と利点

  • インタフェース用のペリフェラルモジュールおよびFMCコネクタ
  • FMCコネクタを介して75MHzのSPIクロックに対応
  • ペリフェラルモジュールコネクタを介して37.5MHzのSPIクロックに対応
  • 同期入力および同期出力によってコヒーレントサンプリングを実現
  • 入力バッファ実装(MAX9632)
  • +3.0Vリファレンス電圧実装(MAX6126)
  • Windows XP、Windows Vista、Windows 7、およびWindows 8/8.1対応ソフトウェア
今すぐ購入 詳細を表示

製品の詳細

MAX11905の評価キット(EVキット)は、リファレンスバッファ内蔵の20ビット、1.6Msps、シングルチャネル、完全差動SAR ADCのMAX11905を実証します。このEVキットは、 Xilinx® Zynq®-7000 SoC用のAvnet ZedBoard™開発ボードからの通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。

ZedBoardは、Windows XP®、Windows Vista®、Windows® 7、またはWindows 8/8.1対応のソフトウェアを使用してイーサネットケーブル経由でPCと通信します。

このEVキットには、MAX11905ETP+が実装されています。

ピンコンパチブルのMAX11900ETP+ (16ビット、1Msps)、MAX11901ETP+ (16ビット、1.6Msps)、MAX11902ETP+ (18ビット、1Msps)、MAX11903ETP+ (18ビット、1.6Msps)、およびMAX11904ETP+ (20ビット、1Msps)については、お問い合わせください。

アプリケーション

  • 自動試験装置
  • バッテリ駆動機器
  • データ収集システム
  • 医療用計測
  • プロセス制御および産業用オートメーション
  • テレコム
  • 試験および測定

資料

pdf icon

ZIP

MAX11905EVKIT Gerber File - Design Files Download

2.10M

すべて表示 Arrow image
reference details image

MAX11905DIFEVKIT

MAX11905の評価キット

zoom

MAX11905DIFEVKIT

MAX11905の評価キット

download icon

ダウンロード

 print icon

印刷
MAX11905DIFEVKIT
MAX11905の評価キット

機能と利点

  • インタフェース用のペリフェラルモジュールおよびFMCコネクタ
  • FMCコネクタを介して75MHzのSPIクロックに対応
  • ペリフェラルモジュールコネクタを介して37.5MHzのSPIクロックに対応
  • 同期入力および同期出力によってコヒーレントサンプリングを実現
  • 入力バッファ実装(MAX44205)
  • +3.0Vリファレンス電圧実装(MAX6126)
  • Windows XP、Windows Vista、Windows 7、およびWindows 8/8.1対応ソフトウェア
今すぐ購入 詳細を表示

製品の詳細

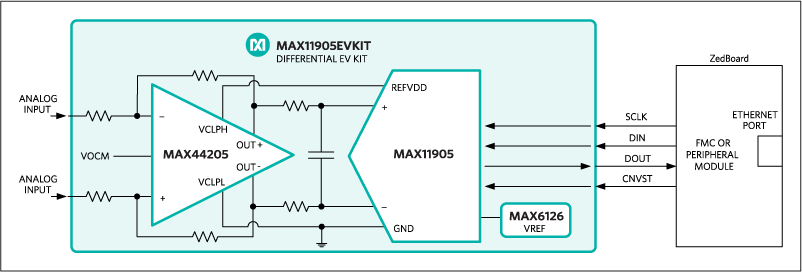

MAX11905の差動評価キット(EVキット)は、リファレンスバッファ内蔵の20ビット、1.6Msps、シングルチャネル、完全差動SAR ADCのMAX11905を実証します。このEVキットは、低ノイズ完全差動オペアンプのMAX44205を使用しています。このEVキットには、Xilinx Zynq®-7000 SoC用のAvnet ZedBoard™開発ボードからの通信を提供するグラフィカルユーザーインタフェース(GUI)が含まれています。ZedBoardはEVキットに含まれていないため、Avnet, Inc.から購入する必要があります。
