MAX1190

内部リファレンスおよびパラレル出力付き、デュアル、10ビット、120Msps、3.3V、低電力ADC

すべて表示 showmore-icon

低電力、優れたダイナミック性能を提供するデュアル10ビットADC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$36.11
特長
  • 3.3V単一動作
  • 優れたダイナミック性能
    • 57dB SINAD (fIN = 60MHz)
    • 64dBc SFDR (fIN = 60MHz)
  • チャネル間クロストーク:-71dBc (fIN = 60MHz)
  • 低電力
    • 492mW (通常動作)
    • 10mW (スリープモード)
    • 3.3µW (シャットダウンモード)
  • 利得0.08dBおよび位相マッチング0.8°
  • 広差動アナログ入力電圧範囲:±1VP-P
  • 400MHz、-3dB入力帯域幅
  • 2.048V高精度バンドギャップリファレンス内蔵
  • ユーザ選択出力フォーマット:2の補数またはオフセットバイナリ
  • ピンコンパチブル低速10ビットおよび8ビットバージョンあり
製品概要
show more Icon

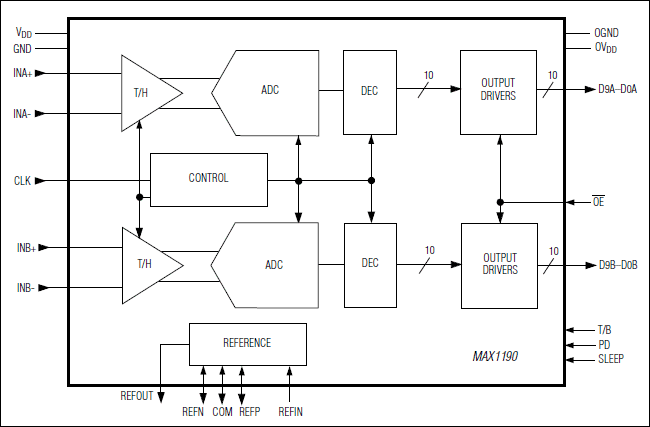

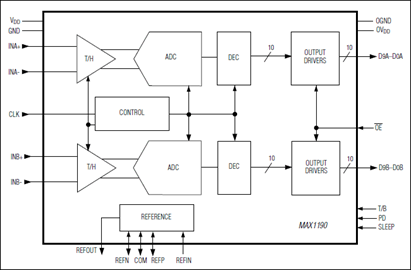

MAX1190は3.3V、デュアル10ビット、アナログ-ディジタルコンバータ(ADC)で、完全差動広帯域トラック/ホールド(T/H)入力を備え、2個のADCを駆動します。MAX1190は、画像、計測、およびディジタル通信アプリケーションにおいて低電力、小型、および高ダイナミック性能を発揮するように最適化されています。このADCは3.1V~3.6Vの単一電源で動作し、消費電力はわずか492mWですが、入力周波数60MHzおよびサンプリングレート120Mspsにおいて信号対ノイズ+歪み(SINAD) 57dB (typ)を実現しています。T/Hベースの入力段では、400MHz (-3dB)の入力アンプを内蔵しています。また、このコンバータは、シングルエンド入力でも動作できます。低電力動作に加えて、MAX1190は3mAスリープモードと1µAパワーダウンモード機能を備えておりアイドル期間内に節電できます。

内蔵の2.048V高精度バンドギャップリファレンスがADCのフルスケール範囲を設定します。リファレンス構造がフレキシブルであるため、高精度または異なる入力電圧範囲が必要なアプリケーションの場合には、必要に応じて内部または外部リファレンスのいずれかを使用できます。

さらに、MAX1190はパラレル、CMOS対応スリーステート出力を備えています。ディジタル出力フォーマットは、1個の制御ピンにより2の補数またはストレートオフセットバイナリに設定できます。そして、このデバイスは1.7V~3.6Vの個別出力電源を備えており、さまざまなロジックファミリとのフレキシブルなインタフェースが実現されます。MAX1190は7mm x 7mmの48ピンTQFP-EPパッケージで提供され、工業用拡張温度範囲(-40℃~+85℃)が保証されています。

MAX1190のピンコンパチブル低速バージョンも入手可能です。105Msps/80Msps/65Msps/40Mspsバージョンに関してはMAX1180~MAX1184のデータシートを参照してください。これらの速度バージョンのほかに、このファミリにはディジタルデータを単一パラレル10ビット出力ポートに時間インターリーブ方式で出力する多重出力バージョン(20Msps/40Mspsに関してはMAX1185/MAX1186)もあります。

MAX1190のピンコンパチブル低速8ビットバージョンについてはMAX1195~MAX1198のデータシートを参照してください。

アプリケーション

  • ベースバンドI/Qサンプリング
  • バッテリ駆動計測器
  • マルチチャネルIFサンプリング
  • セットトップボックス
  • 超音波および医療用画像化
  • VSAT端末
  • WLAN、WWAN、WLL、MMDSモデム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$36.11

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1190ECM+D
  • HTML
  • HTML
MAX1190ECM+TD
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 26, 2016

- 1589A

ASSEMBLY

MAX1190ECM+D

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 26, 2016

- 1589A

arrow down

ASSEMBLY

MAX1190ECM+D

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX1181EVKIT

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186、およびMAX1190の評価キット

zoom

MAX1181EVKIT

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186、およびMAX1190の評価キット

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186、およびMAX1190の評価キット

機能と利点

  • 最大80Mspsのサンプリングレート(MAX1181)
  • 低電圧/電力の動作
  • シングルエンドまたは完全差動信号入力を設定
  • クロック整形回路
  • 完全実装およびテスト済み
  • マルチプレクサなし(MAX1180~MAX1184/MAX1190)およびマルチプレクサ付き(MAX1185/MAX1186)の両出力動作をサポート
  • 製品の詳細

    MAX1181の評価キットは完全実装されたテスト済みの回路ボードであり、マルチプレクサなしのMAX1180~MAX1184およびMAX1190や、マルチプレクサ付きのMAX1185およびMAX1186デュアル10ビットアナログ-ディジタルコンバータ(ADC)の性能評価に不可欠なコンポーネントをすべて備えています。MAX1180~MAX1186およびMAX1190は差動またはシングルエンドアナログ入力に対応していますが、この評価キットは単一のシングルエンドアナログ信号から両タイプの信号に対応する各ADCを評価できます。また、ユーザ設定の高速ロジックアナライザやデータ収集システムによって、ADCが生成したディジタル出力を容易にサンプリングすることができます。この評価キットは3.0Vアナログ電源と2.0Vディジタル電源で動作します。また、ユーザが準備したAC信号からクロック信号を生成する回路を内蔵しています。この評価キットには、MAX1181が実装されています。ピンコンパチブルのMAX1180、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186、またはMAX1190の評価には無料サンプルをご利用下さい。

    アプリケーション

    • 高画質画像処理
    • I/Qチャネルデジタル化
    • 計測
    • マルチチャネルIFアンダサンプリング
    • ビデオアプリケーション
