製品概要

機能と利点

  • 高速I²C対応のシリアルインタフェース
    • ファーストモード:400kHz
    • ハイスピードモード:1.7MHz
  • 単一電源:+4.75V~+5.25V
  • 調整可能なロジックレベル:+2.7V~+5.5V
  • 内部リファレンス:+4.096V
  • 外部リファレンス:1V~VAVDD
  • 4MHz変換クロック内蔵
  • サンプリングレート:58.6ksps
  • 変換の合間にAutoShutdown
  • 低電力
    • 5.0mW (58.6kspsの場合)
    • 4.2mW (50kspsの場合)
    • 2.0mW (10kspsの場合)
    • 0.23mW (1kspsの場合)
    • シャットダウン時3µW
  • 小型14ピンTSSOPパッケージ

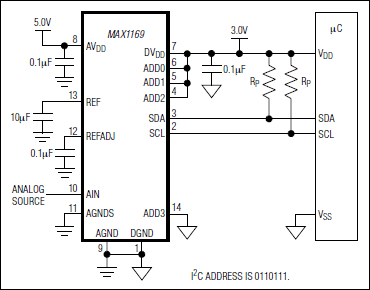

製品概要

MAX1169は、低電力、16ビット逐次近似アナログ-ディジタルコンバータ(ADC)です。このデバイスは、自動パワーダウン、内蔵4MHzクロック、+4.096V内部リファレンス、およびファースト/ハイスピードの両モードが可能なI²C対応2線式シリアルインタフェースを備えています。

MAX1169は、単一電源で動作し、58.6kspsの最大変換レートで5mWを消費します。AutoShutdown™は、変換の合間にデバイスをパワーダウンし、1kspsスループットレートでの消費電流を50µA以下に低減します。独立したディジタル電源電圧を選択することによって、+2.7V~+5.5Vのディジタルロジックと直接インタフェースすることができます。

MAX1169は、4MHzの内部クロックを使用して、単一のアナログ入力のユニポーラ変換を実行します。フルスケールアナログ入力範囲は、内部リファレンス電圧によって、または1V~VAVDDの外部印加リファレンス電圧によって決定されます。

4つのアドレス選択入力(ADD0~ADD3)によって、同じバス上に最大16のMAX1169デバイスを接続可能です。

MAX1169は、14ピンTSSOPパッケージで提供され、拡張温度範囲で動作します。ピンコンパチブルパッケージの14ビットデバイスについては、MAX1069のデータシートを参照してください。

アプリケーション

  • バッテリ駆動試験装置
  • ハンドヘルドポータブルアプリケーション
  • 医療用機器
  • 受信信号強度インジケータ
  • ソーラーパワー遠隔システム
  • システム監視
