MAX11509
低コスト、3チャネル、バッファ内蔵HD/PS/SD/BPビデオフィルタ
すべて表示
高画質、プログレッシブスキャン、標準画質、およびバイパスモード向け、高集積3チャネルビデオフィルタ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 9MHz/16MHz/33MHzの3つから選択可能な6次(SD/PS/HD)フィルタ
- 広帯域信号用バイパスモード
- トランスペアレントな入力クランプ
- 出力バッファが標準的な150Ωビデオ負荷を駆動
- 出力の±12kV HBM ESD保護
- ACまたはDC結合入力
- ACまたはDC結合出力
- SD、PS、およびHDモードで+0.8dBのピーキング通過帯域応答(MAX11509)
- 単一電源：+5V
- 鉛フリー、14ピンTSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

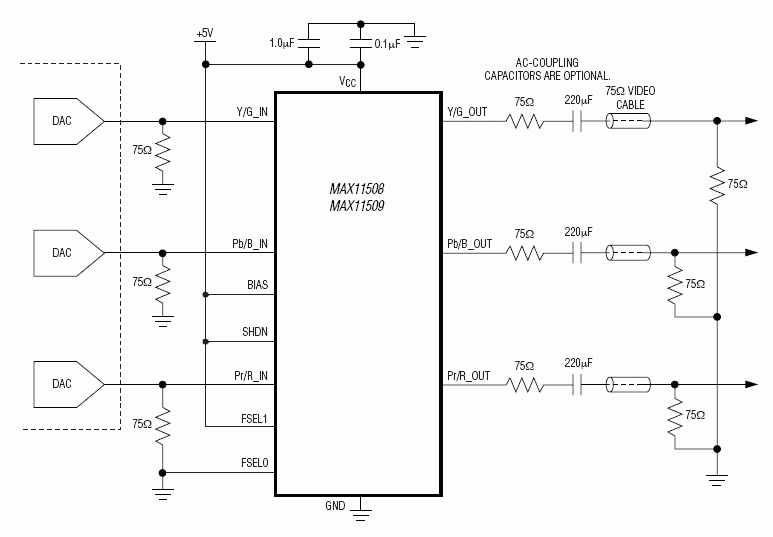

高画質(HD)、プログレッシブスキャン(PS)、標準画質(SD)、およびバイパス(BP)ビデオ向け、高集積3チャネルビデオフィルタのMAX11508/MAX11509は、利得+6dBの出力バッファを備えており、ディジタルビデオディスク(DVD)プレーヤ、セットトップボックス(STB)レシーバ、高画質テレビ(HDTV)、ディジタルビデオレコーダ(DVR)などのデバイスに最適です。
MAX11508/MAX11509のビデオ入力は、AC結合およびDC結合された入力信号に対応するトランスペアレントなクランプを備え、DAC出力を直接結合することができ、大型の結合コンデンサが不要になります。フィルタ帯域幅はHD、PS、およびSDの選択が可能です。1080pおよび広帯域RGB信号用にBPモードが提供されています。2つのフィルタチャネルの選択可能な入力バイアス回路は、C、Pb、およびPrなどのバイポーラビデオ信号への接続を容易にします。
MAX11508のフィルタは、9MHz (SD)、16MHz (PS)、33MHz (HD)、および60MHz (BP)の-3dB帯域幅を提供します。MAX11509のフィルタは、10MHz (SD)、17MHz (PS)、34MHz (HD)、および60MHz (BP)の-3dB帯域幅を提供します。
各チャネルは、利得+6dBの出力バッファを備え、150Ωビデオ負荷に完全な2VP-Pビデオ信号を提供します。これらのバッファは、AC結合またはDC結合された負荷を駆動し、バックマッチ抵抗の後で1Vを下回るブランキングレベルを保証します。提供されているシャットダウンモードによって、デバイスの電流は1µA (typ)に低減されます。
MAX11508は平坦な通過帯域を提供し、MAX11509はDACのロールオフを補償するための+0.8dBのピーキングが特長です。MAX11508/MAX11509は5V電源で動作し、上位民生用(0℃～+85℃)温度範囲で動作します。これらの製品は14ピンTSSOPパッケージで提供されています。
アプリケーション
- DVDプレーヤー
- DVR
- HDレコーダ
- HDTV
- パーソナルビデオレコーダ
- ビデオオンデマンド
