MAX11259

24ビット、6チャネル、16ksps、6.2nV/√Hz PGA、デルタシグマADC、I2Cインタフェース内蔵

すべて表示 showmore-icon

優れたノイズ性能で電力を1/10にする24ビットデルタシグマADC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.18
特長
  • 広いダイナミックレンジを必要とする産業アプリケーション向けの高分解能
    • SN比(50sps時):133dB
    • SN比(1000sps時):124dB
  • ポータブルアプリケーション用バッテリ寿命を延長
    • 動作モード電流:2.2mA
    • スリープ電流:1µA
  • 単一またはスプリットのアナログ電源によって入力電圧範囲の柔軟性を提供
    • 2.7V~3.6V (単一電源)または±1.8V (スプリット電源)
  • システム統合を実現
    • 低ノイズPGA:6.2nV/√Hz、1、2、4、8、16、32、64、128の利得
    • 6チャネル完全差動入力
  • オンデマンドでデバイスおよびシステムの利得とオフセットの較正が可能
    • ユーザー設定可能なオフセットおよび利得レジスタ
  • 小型パッケージで堅牢な性能
    • 動作温度範囲:-40℃~+125℃
    • WLPパッケージ(3mm x 3mm)
製品概要
show more Icon

MAX11259は、6チャネル、24ビットデルタシグマADCで、非常に低い消費電力で優れた性能を達成します。最大16kspsのサンプルレートによって高精度DC測定が可能です。MAX11259は、I2C対応シリアルインタフェースを介して通信し、小型WLPパッケージ(3mm x 3mm)で提供されます。

MAX11259は、1倍~128倍の利得設定を持つ6.2nV/ノイズのプログラマブルゲインアンプ(PGA)を提供します。内蔵PGAによって、スイッチトキャパシタサンプリングネットワークからの信号入力の絶縁が提供されます。また、PGAによって、MAX11259は使用可能なダイナミックレンジを犠牲にすることなく、ハイインピーダンスソースと直接インタフェースすることが可能です。

MAX11259は、2.7V~3.6Vの単一アナログ電源、または±1.8Vのスプリットアナログ電源で動作するため、アナログ入力をグランド以下でサンプリングすることが可能です。デジタル電源範囲は、1.7V~2.0Vまたは2.0V~3.6Vで、1.8V、2.5V、3V、または3.3Vロジックでの通信が可能です。

アプリケーション

  • バッテリ駆動計測器
  • 圧力センサー
  • ウェアラブル電子機器
  • 重量計

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX11259AWX+
  • HTML
  • HTML
MAX11259AWX+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 19, 2017

- 1700

TEST

MAX11259AWX+

製造中

MAX11259AWX+T

製造中

12 21, 2016

- 1671A

ASSEMBLY

MAX11259AWX+T

製造中

7 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX11259AWX+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 19, 2017

- 1700

arrow down

TEST

MAX11259AWX+

製造中

MAX11259AWX+T

製造中

12 21, 2016

- 1671A

arrow down

ASSEMBLY

MAX11259AWX+T

製造中

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX11259AWX+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

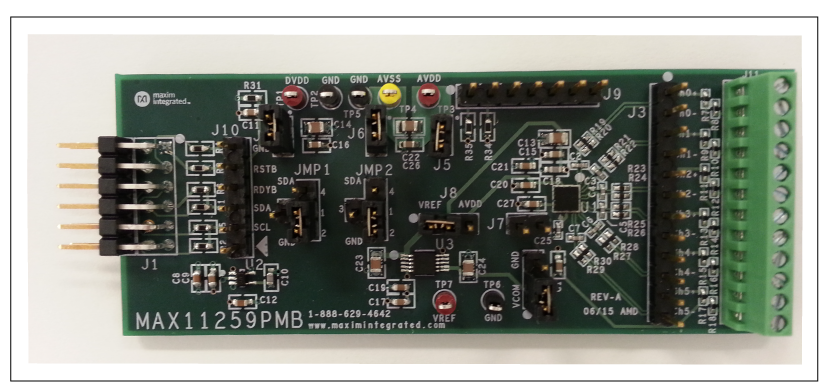

MAX11259PMB

MAX11259の評価キット

zoom

MAX11259PMB

MAX11259の評価キット

MAX11259の評価キット

機能と利点

  • 各種サンプルサイズおよびサンプルレート
  • 時間領域、周波数領域、およびヒストグラムプロット機能
  • 電圧リファレンス搭載(MAX6072)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7、およびWindows 8.1対応ソフトウェア

製品の詳細

MAX11259PMBペリフェラルモジュール(Pmod)は、24ビット、6チャネル、64ksps、PGA内蔵デルタシグマADCのMAX11259と、I2C通信用に設定可能なPmod対応拡張ポートを利用する任意のシステムとのインタフェースに必要なハードウェアを提供します。このペリフェラルモジュールは、対象デバイスからPCへのUSB2PMB2#を介した通信を提供するグラフィカルユーザーインタフェース(GUI)を内蔵しています。このペリフェラルモジュールは、複数のモードで動作可能です。

  1. USB2PMB2#アダプタを使用:「スタンドアロン」モードでは、ペリフェラルモジュールはUSB2PMB2#アダプタボード経由でPCに接続され、完全なペリフェラルモジュール機能のサブセット(サンプルレート/サンプルサイズに制限あり、コヒーレントサンプリングの対応なし)を実行します。

  2. ユーザー指定のI2Cモード:このペリフェラルモジュールは、ユーザーが提供するI2CインタフェースのSCL、SDA、RSTB、およびRDYB信号の接続用の12ピンPmod形式ヘッダを提供します。

このペリフェラルモジュールは、ICの機能を実行するためのWindows XP®、Windows® 7、およびWindows 8.1対応ソフトウェアを備えています。ペリフェラルモジュールのGUIによって、各種サンプルサイズ、調整可能なサンプリングレート、内部または外部リファレンスオプション、およびサンプリングされた信号のFFTとヒストグラムを含むグラフ作成ソフトウェアを使用することができます。

このペリフェラルモジュールは、ローカルの+3.3V電源による給電が可能で、36ピンWLPパッケージのMAX11259AWX+が実装されています。

アプリケーション

  • バッテリ駆動計測器
  • 圧力センサー
  • ウェアラブル電子機器
  • 重量計
reference details image

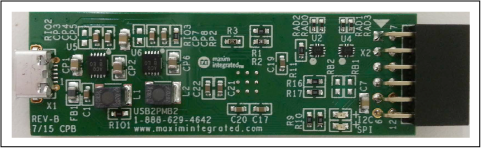

USB2PMB2
