MAX1090

400ksps、+5V、8/4チャネル、10ビットADC、+2.5Vリファレンスおよびパラレルインタフェース付

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.98
特長
  • 分解能:10ビット、直線性:±0.5 LSB
  • 電源:+5V単一
  • ユーザがロジックレベルを設定可能:+2.7V~+5.5V
  • 内部+2.5Vリファレンス
  • ソフトウェア設定可能なアナログ入力マルチプレクサ
    • 8チャネルシングルエンド/4チャネル擬似差動(MAX1090)
    • 4チャネルシングルエンド/2チャネル擬似差動(MAX1092)
  • ユニポーラ/バイポーラアナログ入力をソフトウェア設定可能
  • 低消費電流:
    • 2.5mA (400ksps)
    • 1.0mA (100ksps)
    • 400µA (10ksps)
    • 2µA (シャットダウン)
  • フルパワー帯域幅が6MHzの内部トラック/ホールド
  • バイト幅パラレル(8 + 2)インタフェース
  • 小面積:
    • 28ピンQSOP (MAX1090)
    • 24ピンQSOP (MAX1092)
製品概要
show more Icon

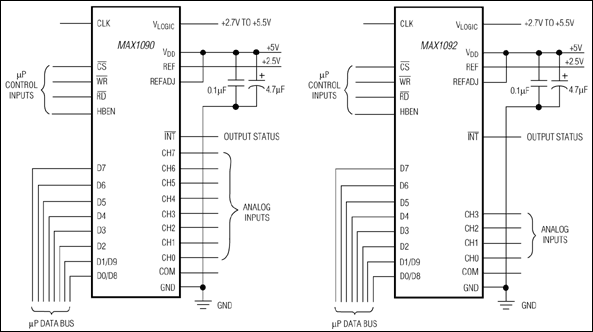

MAX1090/MAX1092は、逐次比較型ADC、自動パワーダウン、高速ウェイクアップ(2µs)、内蔵クロック、+2.5内部リファレンス、および高速バイト幅パラレルインタフェースを備えた低電力、10ビットアナログディジタルコンバータ(ADC)です。これらの製品は、単一+5Vアナログ電源で動作し、+2.7V~+5.5のディジタル電源と直接インタフェースするためのVLOGICピンを備えています。

最大サンプリング速度400kspsにおける消費電力は、僅か10mW (VDD = VLOGIC)です。2つのソフトウェア選択可能なパワーダウンモードにより、MAX1090/MAX1092は変換の合間にシャットダウンすることが可能で、パラレルインタフェースにアクセスすると通常動作に戻ります。変換の合間にパワーダウンすることにより、低サンプリングレートにおける消費電流を10µA以下に削減できます。

いずれの素子も、アナログ入力はユニポーラ/バイポーラおよびシングルエンド/擬似差動動作をソフトウェアで設定できるようになっています。シングルエンドモードでは、MAX1090は8つの入力チャネル、MAX1092は4つの入力チャネルを持っています(擬似差動モードにおいてはそれぞれ4つと2つの入力チャネル)。

本製品は、優れた動的性能および低電力に加え、パッケージが小型で使い易く、バッテリ駆動およびデータ収集アプリケーション、あるいはその他の消費電力が大きくスペース条件の厳しい回路に最適です。

MAX1090/MAX1092のアクティブローINTは、アクティブローCSがハイになるとトライステートになります。アクティブローINTのトライステートを希望しない場合は、MAX1060/MAX1064を参照してください。

MAX1090は28ピンQSOPパッケージで提供され、MAX1092は24ピンQSOPパッケージで提供されています。ピンコンパチブルの+3V、10ビットバージョンについては、MAX1091/MAX1093のデータシートをご参照ください。

アプリケーション

  • データ収集システム
  • データロギング
  • エネルギー管理
  • 産業用制御システム
  • 患者監視
  • タッチスクリーン
