特長
- 降圧スイッチモード電源
- 低ノイズSilent Switcher®アーキテクチャ
- 広い入力電圧範囲：3.4V～60V
- 広い出力電圧範囲：0.8V～15V
- 3Aの連続出力電流、5Aのピーク出力電流
- 出力電流の増加に備えて並列接続可能
- 選択可能なスイッチング周波数：200kHz～3MHz
- プログラム可能なソフトスタート
- 6.25mm×9mm×3.32mm BGAパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTM8073は、60V入力の3A（連続）または5A（ピーク）降圧Silent Switcher μModule®（パワーモジュール）レギュレータです。スイッチング・コントローラ、パワー・スイッチ、インダクタ、および全ての周辺部品がパッケージに搭載されています。LTM8073は、3.4V ～60Vの入力電圧範囲で動作し、0.8V～15Vの出力電圧範囲および200kHz～3MHzのスイッチング周波数範囲をサポートしており、それぞれ1本の抵抗で設定されます。設計を完了するために必要なのは、入力と出力のフィルタ・コンデンサだけです。
高さの低いパッケージなので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションが可能です。LTM8073は、熱特性が改善された小型のオーバーモールド・ボール・グリッド・アレイ（BGA）パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8073はRoHSに準拠しています。
アプリケーション
- 携帯型製品の電源
- 分散電源のレギュレーション
- 産業用電源
- ACアダプタ・トランスのレギュレーション
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8073
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
ユーザ・ガイド
-
データシート
-
情報
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
41.87 K
ユーザ・ガイド
1
647.00K
情報
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品選択ガイド 1
プレス・リリース 1
Book & eBook 1
ソリューション・カタログ 1
珍問／難問集 1
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM8073EY#PBF |
48-Lead BGA (9mm x 6.25mm x 3.32mm)
|
|
|
| LTM8073IY |
48-Lead BGA (9mm x 6.25mm x 3.32mm)
|
|
|
| LTM8073IY#PBF |
48-Lead BGA (9mm x 6.25mm x 3.32mm)
|
|
- LTM8073EY#PBF
- ピン／パッケージ図
-
48-Lead BGA (9mm x 6.25mm x 3.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8073IY
- ピン／パッケージ図
-
48-Lead BGA (9mm x 6.25mm x 3.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8073IY#PBF
- ピン／パッケージ図
-
48-Lead BGA (9mm x 6.25mm x 3.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8073EY#PBF
製造中
LTM8073IY
製造中
LTM8073IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8073EY#PBF
製造中
LTM8073IY
製造中
LTM8073IY#PBF
製造中
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTM8073EY#PBF
製造中
LTM8073IY
製造中
LTM8073IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8073EY#PBF
製造中
LTM8073IY
製造中
LTM8073IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8073EY#PBF
製造中
LTM8073IY
製造中
LTM8073IY#PBF
製造中
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTM8073EY#PBF
製造中
LTM8073IY
製造中
LTM8073IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

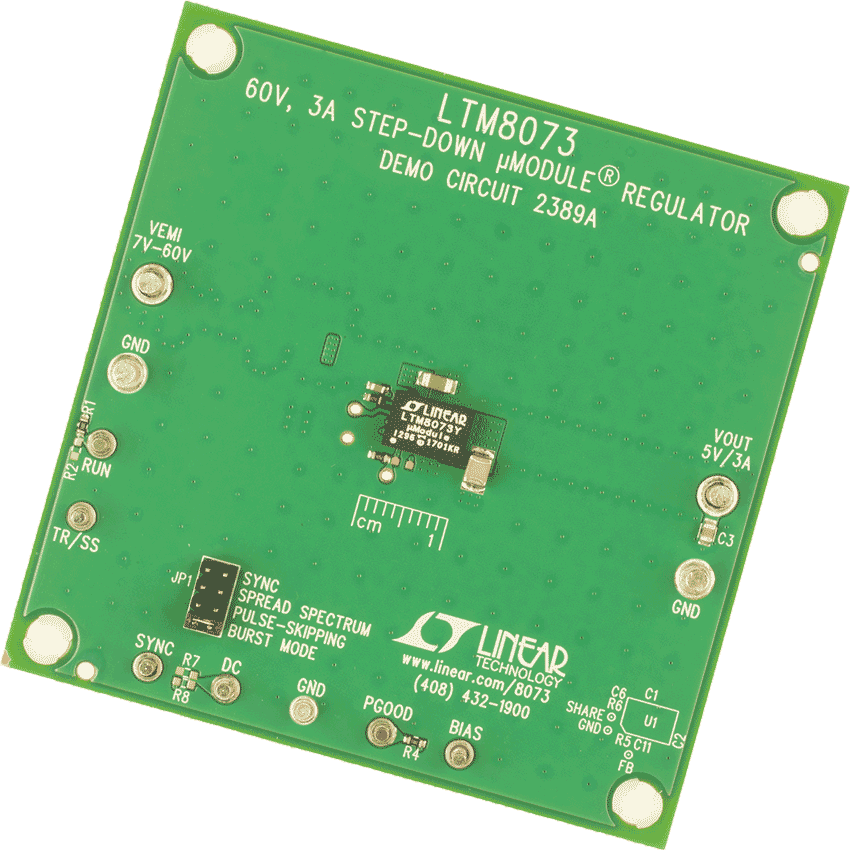

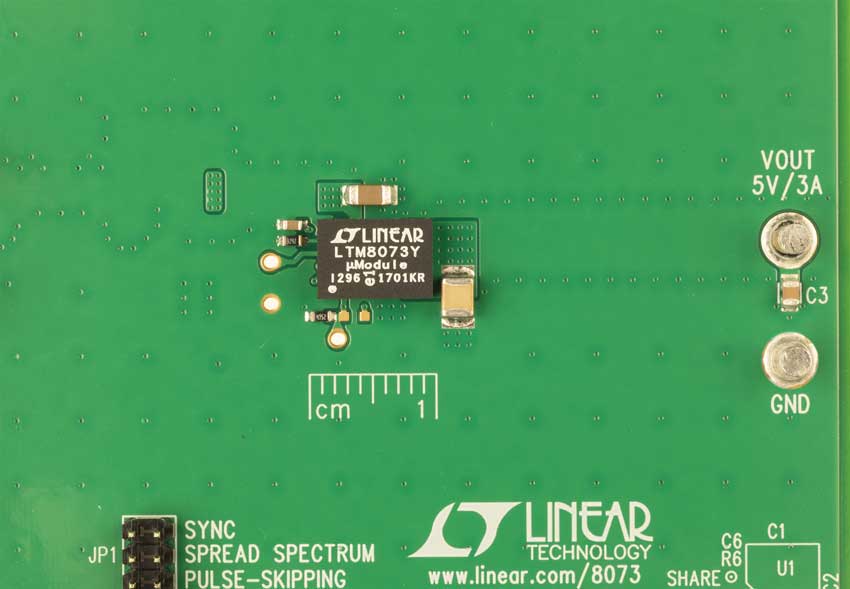

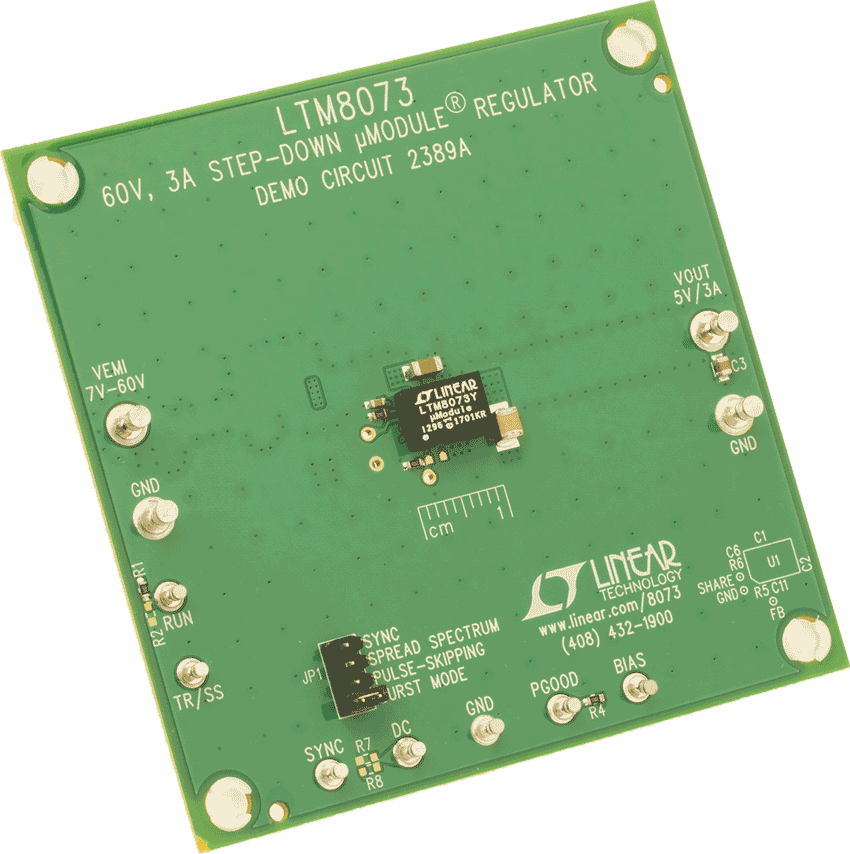

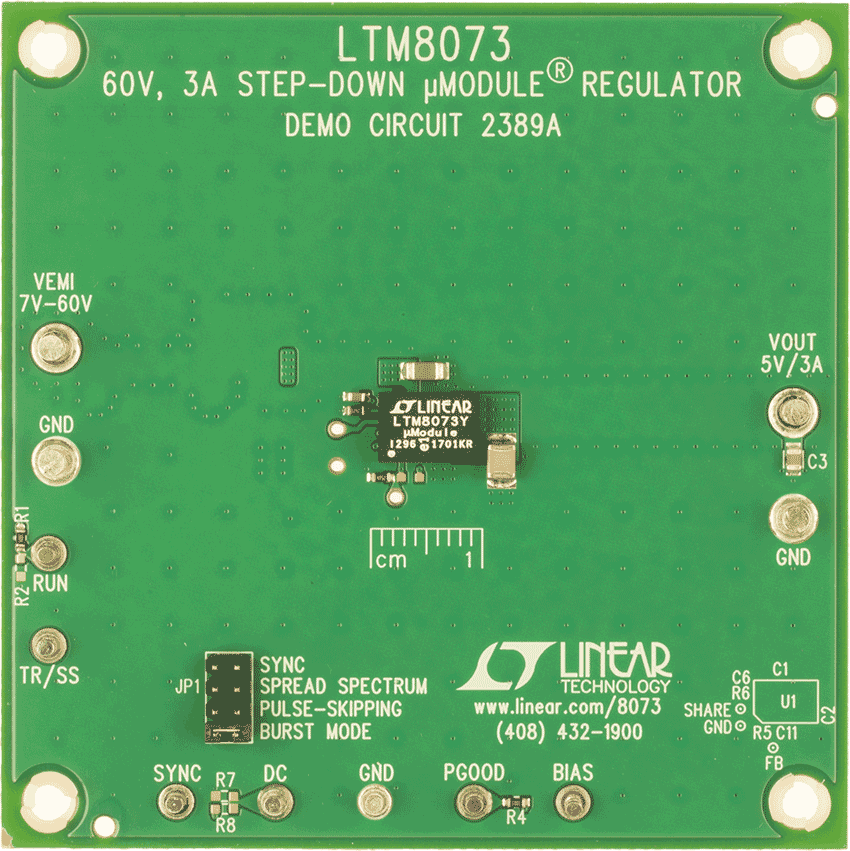

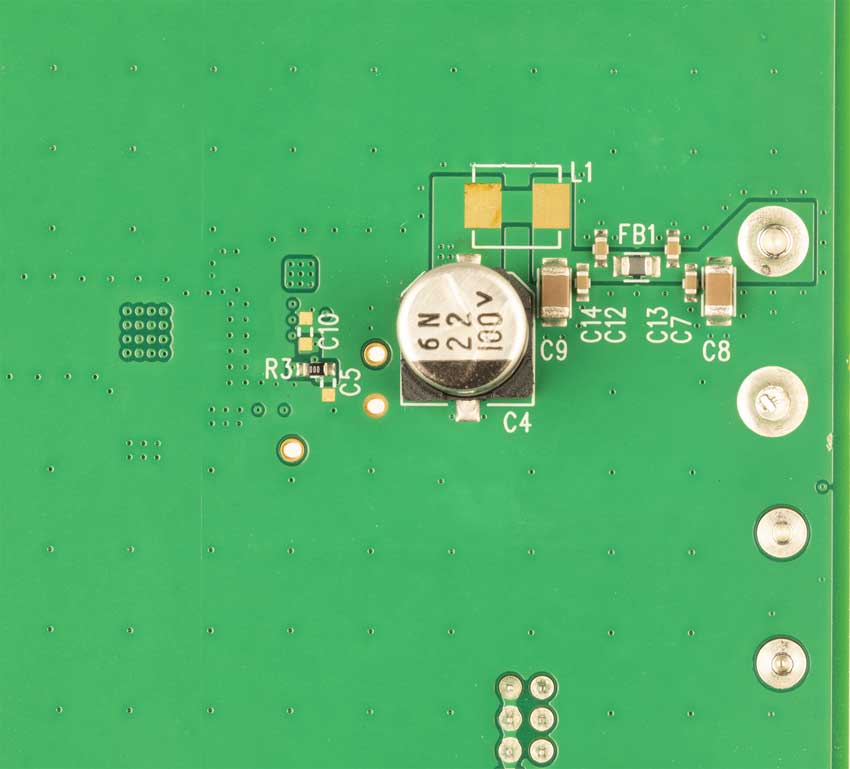

DC2389A
LTM8073 Demo Board | Silent Switcher Buck μModule; 7V ≤ VIN ≤ 60V, VOUT = 5V @ 3A
製品の詳細
Demonstration circuit 2389A is a 60V, 3A step-down μModule® regulator featuring the LTM8073. The demo board is designed for 5V output from a 7V to 60V input. The wide input range allows a variety of input sources, such as automotive batteries and industrial supplies. The user adjustable features of the LTM8073 such as output voltage, switching frequency, soft-start and power good can be changed on DC2389A simply by modifying the appropriate resistors and/or capacitors. Two or more LTM8073s can be paralleled to share load current equally.
