製品概要
機能と利点
- AC2kV絶縁型μModuleコンバータ（DC3kVでテスト）
- UL 60950規格認定®、ファイル番号E464570
- 広い入力電圧範囲：3.1V～31V
- 5V/550mA出力（入力24V）
- 出力電圧範囲：1.8V～12V
- 電流モード制御
- プログラム可能なソフトスタート
- ユーザが設定可能な低電圧ロックアウト
- SnPb仕上げまたはRoHS準拠の仕上げ
- 9mm × 15mm × 4.92mm BGAパッケージ
製品概要
LTM8046は、絶縁型フライバックμModule®（マイクロモジュール）DC/DCコンバータです。LTM8046の絶縁定格はAC2kVです。スイッチング・コントローラ、パワー・スイッチ、トランス、およびすべての支持部品がパッケージに搭載されています。LTM8046は3.1V～31Vの入力電圧範囲で動作し、1.8V～12Vの出力電圧範囲を抵抗で設定することができます。設計を完了するために必要なのは、出力、入力、およびバイアスのコンデンサだけです。オプションのコンデンサを使用してソフトスタート時間を設定できます。
LTM8046は、9mm×15mm×4.92mmのオーバーモールド・ボール・グリッド・アレイ（BGA）パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8046は、SnPb（BGA）またはRoHS準拠の端子仕上げで供給されます。
アプリケーション
- 産業用センサ
- 産業用スイッチ
- グランド・ループの緩和
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R598 Reliability Data3/26/2018
-

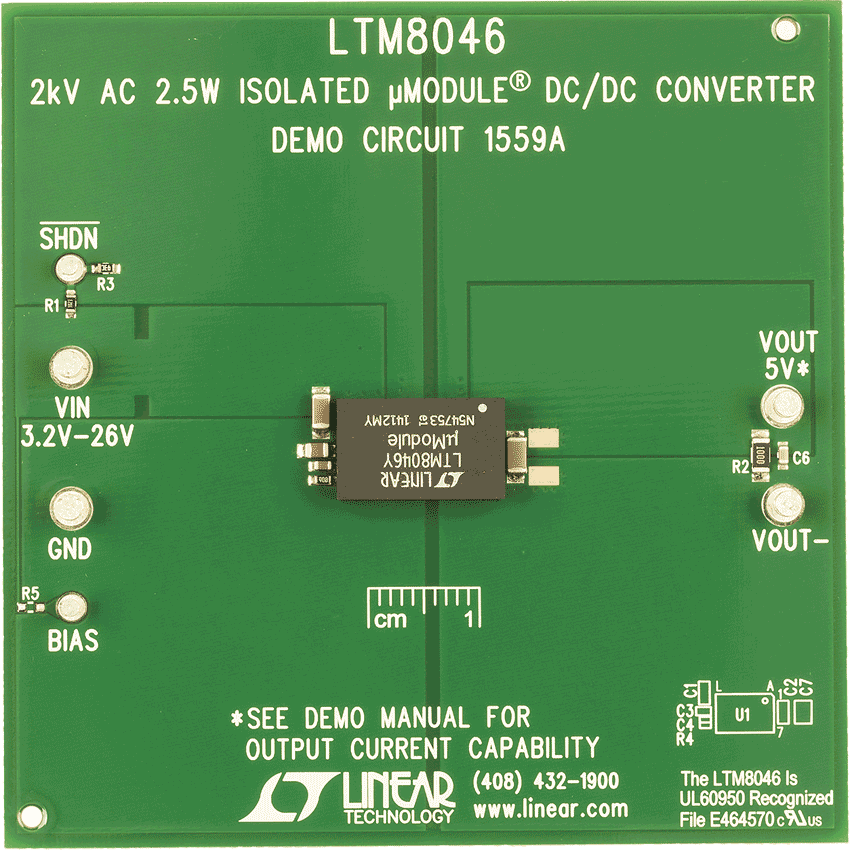

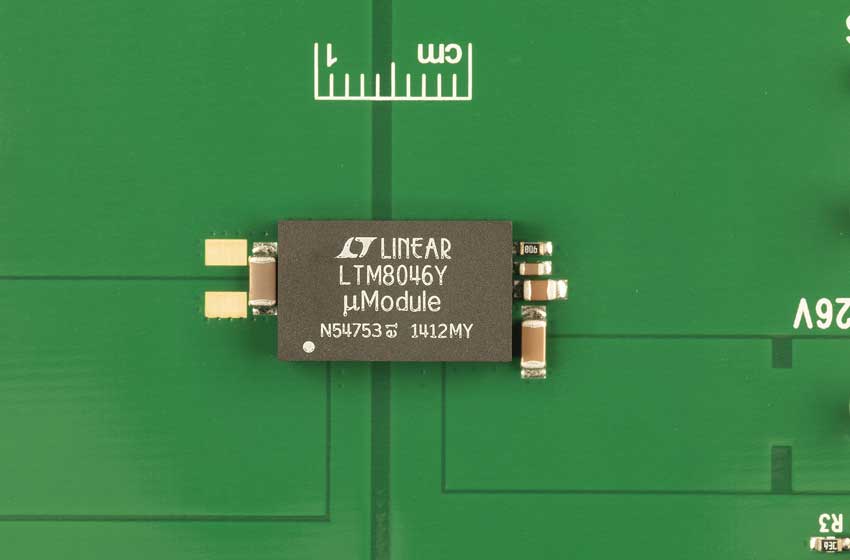

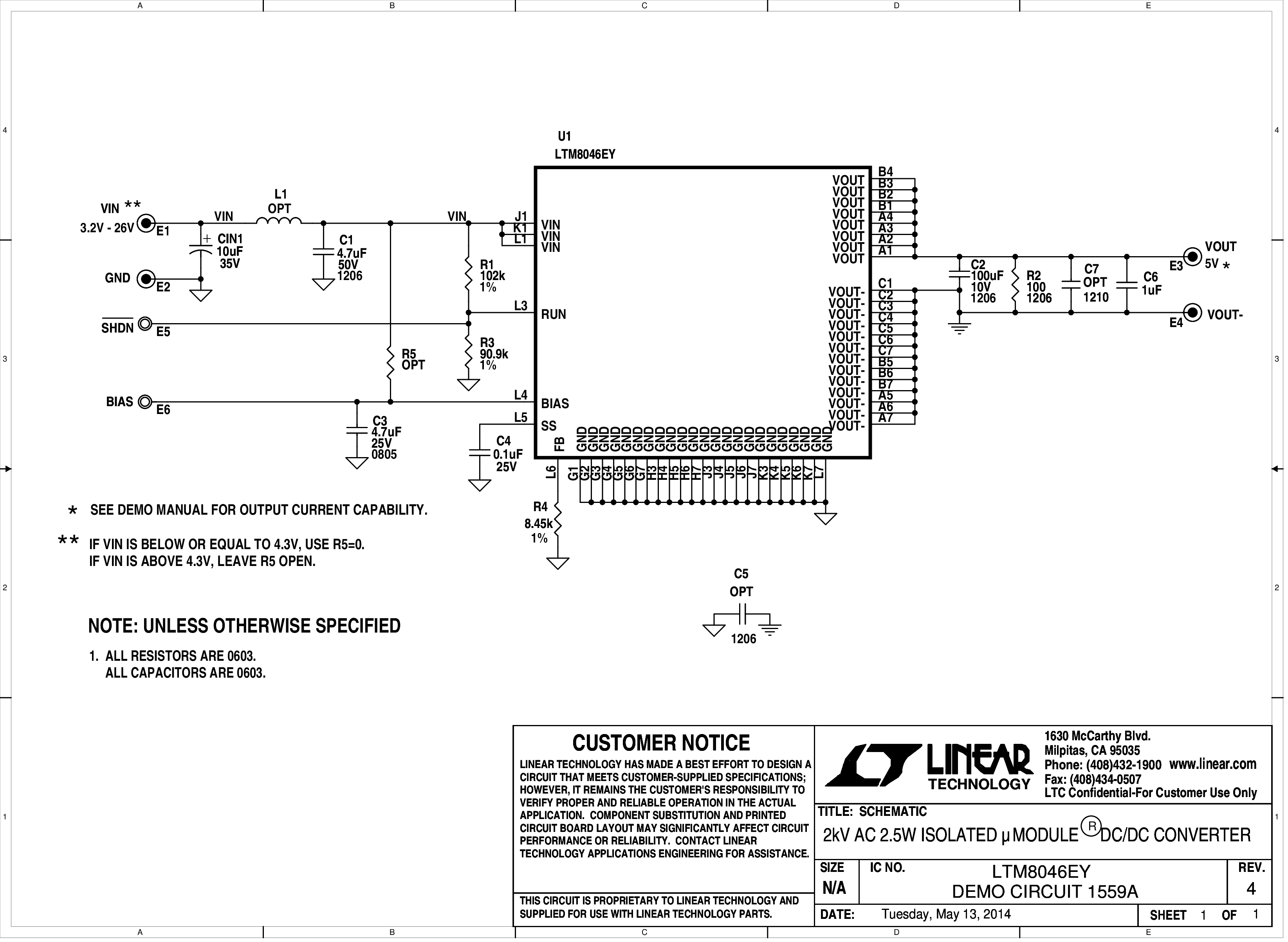

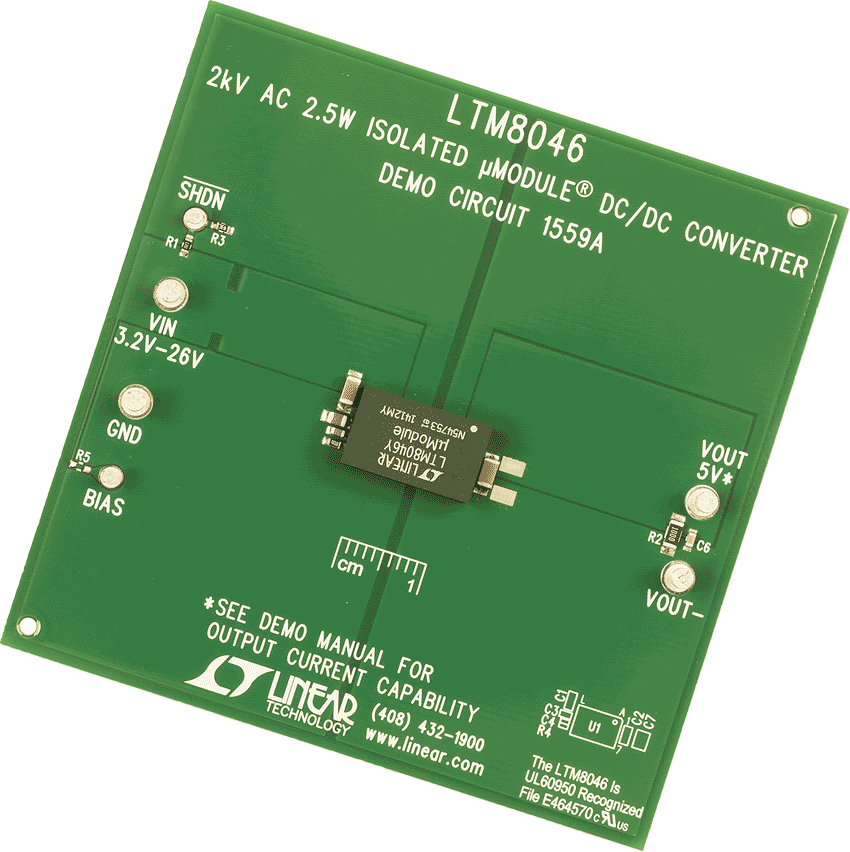

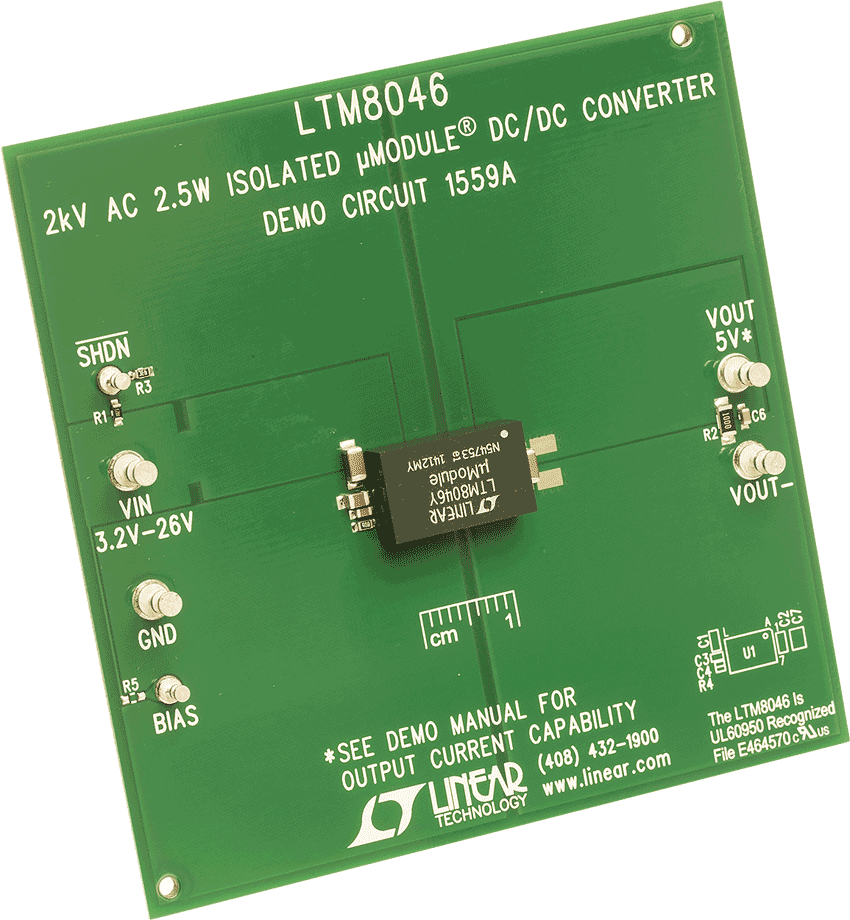

DC1559A - Demo Manual7/16/2014
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017
-
μModule Power Products4/4/2017
-
Isolated μModule Power Products3/24/2016
-
安全規格認証や適合の取得状況1/28/2016
-
イノベーションを保護する：高精度から高出力まで5/23/2022
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM8046
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTM8046EY#PBF | 材料宣誓書（MD） | 信頼性データ | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8046IY | 材料宣誓書（MD） | 信頼性データ | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8046IY#PBF | 材料宣誓書（MD） | 信頼性データ | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8046MPY | 材料宣誓書（MD） | 信頼性データ | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8046MPY#PBF | 材料宣誓書（MD） | 信頼性データ | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| ウェハ・ファブリケーション・データ | R598 Reliability Data |
