LTM8005

10 A スイッチ付き、LED 駆動向け 38 VIN 昇圧 μモジュール・レギュレータ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$10.65
機能
  • 広い入力電圧範囲: 5 V ~ 38 V
  • 昇圧または SEPIC パワー・トポロジーをサポート
  • 調整可能な LED 電流: 最大 1.6 A
  • 内部電力スイッチ: 40 V 10 A
  • 広い動作温度範囲: –40°C ~ 150°C
  • 入出力電流の通知
  • PWM および出力切断用の内蔵スイッチ
  • 内蔵スペクトラム拡散周波数変調
  • 3000:1 トゥルー・カラー PWM 調光
  • OPENLED フラグによるオープン LED 保護
  • 短絡保護機能と SHORTLED フラグ
  • プログラマブルな故障再起動タイマーによるソフト・スタート
  • 9 mm × 11.25 mm × 2.22 mm BGA
製品概要
show more Icon

LTM8005 は、電流または電圧をレギュレーションするように設計された、LED の駆動に最適な 38 VIN、38 VOUT 昇圧 μModule(パワー・マイクロモジュール)LED ドライバです。固定周波数および電流モード・アーキテクチャにより、幅広い電源電圧範囲、出力電圧範囲にわたって安定した動作を実現します。電磁両立性(EMC)の性能を向上させるために、スペクトラム拡散周波数変調(SSFM)を有効にできます。グラウンド基準電圧 FB ピンは、複数の LED 保護機能の入力として機能し、また、コンバータを定電圧源として作動できます。PWM 入力は最大 3000:1 の LED 調光比を実現し、CTRL 入力は追加のアナログ調光機能を提供します。

薄型パッケージにより、PC ボード底部の未使用スペースを活用できます。LTM8005 は熱強化型のコンパクトなオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージを採用しており、標準的な表面実装装置による自動アセンブリに適しています。LTM8005 は RoHS 準拠です。

アプリケーション

  • 高出力 LED、高電圧 LED
  • 高精度の電流制限電圧レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$10.65

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8005EY#PBF
  • HTML
  • HTML
LTM8005HY#PBF
  • HTML
  • HTML
LTM8005IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8005EY#PBF

最終販売

LTM8005HY#PBF

最終販売

LTM8005IY#PBF

最終販売

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8005EY#PBF

最終販売

LTM8005HY#PBF

最終販売

LTM8005IY#PBF

最終販売

1 25, 2023

- 22_0109

Obsolescence of LTM8005

LTM8005EY#PBF

最終販売

LTM8005HY#PBF

最終販売

LTM8005IY#PBF

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8005EY#PBF

最終販売

LTM8005HY#PBF

最終販売

LTM8005IY#PBF

最終販売

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8005EY#PBF

最終販売

LTM8005HY#PBF

最終販売

LTM8005IY#PBF

最終販売

1 25, 2023

- 22_0109

arrow down

Obsolescence of LTM8005

LTM8005EY#PBF

最終販売

LTM8005HY#PBF

最終販売

LTM8005IY#PBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

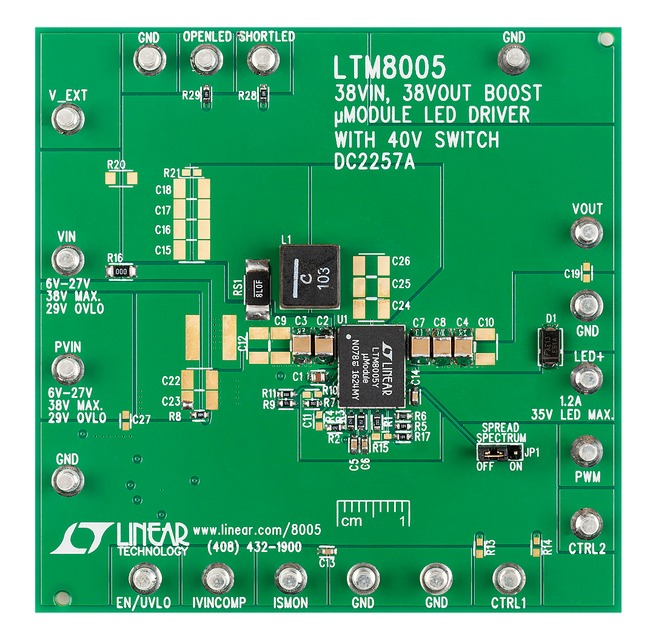

DC2257A

DC2257A デモ用ボード

zoom

DC2257A

DC2257A デモ用ボード

DC2257A デモ用ボード

製品の詳細

デモンストレーション回路 2257A は、LTM8005–38VIN、38VOUT ブーストμモジュール® LEDドライバを特長とし、これにより障害から保護するために出力を切断し、スペクトラム拡散スイッチングを提供してすることでエミッション・コンプライアンスを簡素化することができます。DC2257A は、通常動作用の入力範囲が 6 V 〜 27 V の LED ドライバです。OVLO は 29 V を超える入力に対してアクティブになり、最大入力電圧は 38 V です。LED 電流は 1.2 A、ベース・スイッチング周波数は 350 kHz です。35 V の LED 負荷で入力が 12 V のときの効率は 92 % です。35 V が最大 LED 電圧です。

デモ回路は、動作のために PWM 端子に外部電圧のアプリケーションが必要です。外部電圧は DC レベルまたは適切な PWM 調光信号です。PWM 調光の一般的な周波数は 100 Hz 以上です。アナログ調光は CTRL 入力の使用で実行できます。

DC2257A では、出力電圧、出力電流、入力電流、スイッチング周波数、ディスエーブルを含む周波数変調率、帰還ループ補償、EN/UVLO 閾値、OVLO 閾値、ソフトスタート期間、およびフォルト・ラッチオフまたはヒカップを調整することができます。ほとんどの場合、調整は適切な抵抗またはコンデンサ部品を調整することによって行われます。

DC2257A は、入出力電流モニタリング用の出力と、短絡およびオープン LED 用の障害ステータスを提供します。

デモ回路は、降圧モード、昇降圧モードおよび SEPIC トポロジに簡単に再設定できるように設計されています。オプションの LC 入力フィルタ部品を取り付けるためのプレースホルダがあります。

DC2257A. を使用または変更する前に、このデモ・マニュアルと併せて LTM8005 データシートを必ず参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
