LTM8002

40VIN、2.5A Silent Switcher µモジュール・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$10.73
特長
  • 降圧全機能内蔵型スイッチ・モード電源
  • 低ノイズ Silent Switcher®構造
  • 広い入力電圧範囲:3.4V ~ 40V
  • 広い出力電圧範囲:0.97V ~ 18V
  • 広い動作温度範囲:–40°C ~ 150°C(Hグレード)
  • 5VOUTに対して 2.8A 連続、12VIN, 105°C (H-Grade)で2MHz
  • 3.5A のピーク
  • FMEA 準拠のピン配置
    ピンをフロート状態にしている場合、隣接ピンがショートしている間、出力は規制電圧かそれ未満を維持します。
  • 選択可能なスイッチング周波数:200 kHz ~ 3 MHz
  • 外部同期
  • 低静止電流:25µA(5VOUT
  • プログラマブルなソフト・スタート
  • 小型で薄型の 6.25mm × 6.25mm × 2.22mm BGA パッケージ
製品概要
show more Icon

LTM8002 は、 40VIN、2.5A 降圧の µモジュール・® (電源モジュール)レギュレータです。パッケージには、スイッチング・コントローラ、パワー ・スイッチ、インダクタ、その他のサポート部品が含まれています。LTM8002 は 3.4 V ~ 40 V の入力電圧範囲で動作し、0.97 V ~ 18 V の出力電圧と 200 kHz ~ 3 MHzのスイッチング周波数を、それぞれ 1 本の抵抗で設定することができます。設計を仕上げるために必要なのは、入出力フィルタのキャパシタのみです。

薄型パッケージにより、PC 基板底部の未使用スペースを高密度点の負荷レギュレーションのために活用できます。LTM8002 は熱強化型のコンパクトなオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージを採用しており、標準的な表面実装装置による自動アセンブリに適しています。LTM8002 は SnPb または RoHS 準拠の端子仕上げで提供されます。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$10.73

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8002HY
  • HTML
  • HTML
LTM8002HY#PBF
  • HTML
  • HTML
LTM8002HY-3.3#PBF
  • HTML
  • HTML
LTM8002IY#PBF
  • HTML
  • HTML
LTM8002IY-3.3#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8002HY

製造中

LTM8002HY#PBF

製造中

LTM8002HY-3.3#PBF

製造中

LTM8002IY#PBF

製造中

LTM8002IY-3.3#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8002HY

製造中

LTM8002HY#PBF

製造中

LTM8002HY-3.3#PBF

製造中

LTM8002IY#PBF

製造中

LTM8002IY-3.3#PBF

製造中

8 7, 2019

- 19_0162

Notification of ADI Penang as an Alternate Assembly Site and Mold Compound Change for LTM8002

LTM8002HY

製造中

LTM8002HY#PBF

製造中

LTM8002HY-3.3#PBF

製造中

LTM8002IY#PBF

製造中

LTM8002IY-3.3#PBF

製造中

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTM8002HY

製造中

LTM8002HY#PBF

製造中

LTM8002HY-3.3#PBF

製造中

LTM8002IY#PBF

製造中

LTM8002IY-3.3#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8002HY

製造中

LTM8002HY#PBF

製造中

LTM8002HY-3.3#PBF

製造中

LTM8002IY#PBF

製造中

LTM8002IY-3.3#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8002HY

製造中

LTM8002HY#PBF

製造中

LTM8002HY-3.3#PBF

製造中

LTM8002IY#PBF

製造中

LTM8002IY-3.3#PBF

製造中

8 7, 2019

- 19_0162

arrow down

Notification of ADI Penang as an Alternate Assembly Site and Mold Compound Change for LTM8002

LTM8002HY

製造中

LTM8002HY#PBF

製造中

LTM8002HY-3.3#PBF

製造中

LTM8002IY#PBF

製造中

LTM8002IY-3.3#PBF

製造中

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTM8002HY

製造中

LTM8002HY#PBF

製造中

LTM8002HY-3.3#PBF

製造中

LTM8002IY#PBF

製造中

LTM8002IY-3.3#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

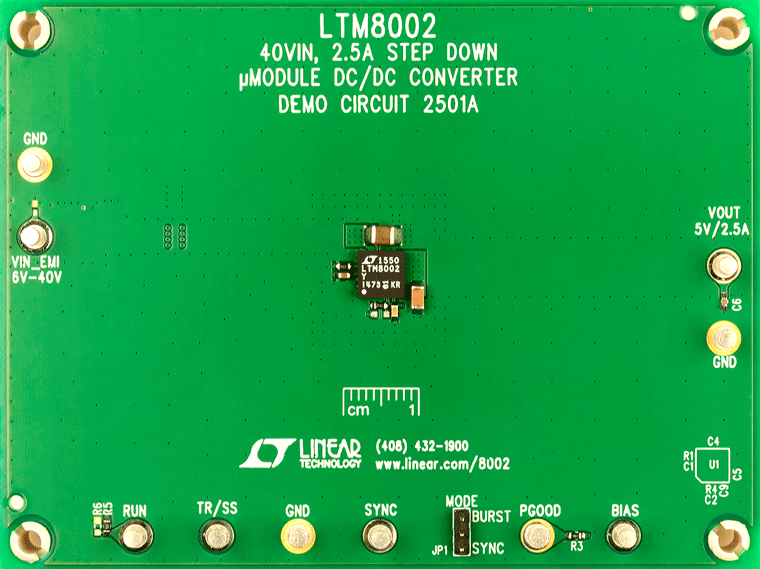

DC2501A

LTM8002 40VIN, 2.5A Step-Down µModule Regulator

zoom

DC2501A

LTM8002 40VIN, 2.5A Step-Down µModule Regulator

LTM8002 40VIN, 2.5A Step-Down µModule Regulator

製品の詳細

Demonstration circuit 2501A features the LTM®8002, a 40V, 2.5A step-down µModule® regulator. This demo circuit is configured to deliver a 5.0V output from an input voltage between 6.0V to 40V at a switching frequency of 1MHz. The wide input range of the LTM8002 allows a variety of input sources such as automotive batteries and industrial supplies. Under light load conditions, the available Burst Mode® operation supports high efficiency with low output ripple.

The demo board has an EMI filter installed. The EMI performance of the board is shown in Figure 6 and Figure 7.

The LTM8002 data sheet gives complete description of the device, operation and application information. The data sheet must be read in conjunction with this demo manual prior to working on or modifying demo circuit 2501A.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
