LTM4670

設定可能な10A出力アレイ付き、低VIN、クワッドμModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$39.03
特長
  • クワッド出力降圧μModuleレギュレータ、出力あたり10A
  • 入力電圧範囲:2.25V~5.5V
  • 出力電圧範囲:0.5V~VIN
  • チャンネルあたり出力電流10A DC
  • 超低EMIノイズ
  • 最大40Aの出力電流について並列接続が可能
  • パルススキッピング・モード/強制連続モードを選択可能
  • 出力電圧トラッキング
  • ダイ温度モニタリング出力
  • 外部周波数同期
  • パワーグッド・インジケータ
  • 過電流、過電圧および過熱からの保護
  • 7.5mm × 15mm × 4.65mm BGAパッケージ

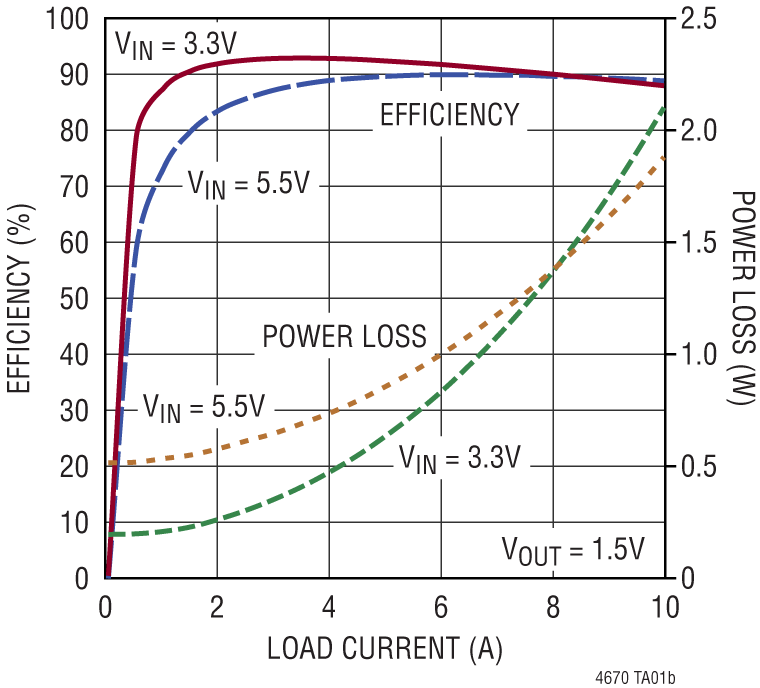

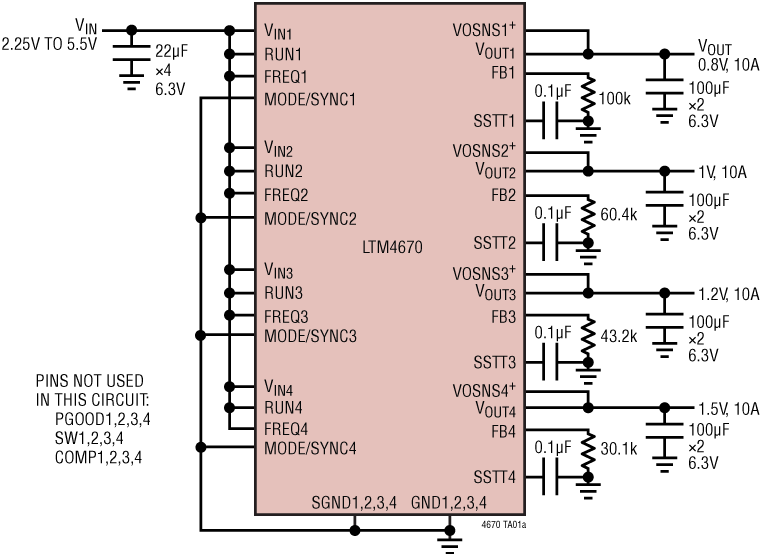

製品概要
show more Icon

LTM4670はクワッドDC/DC降圧μModule®(マイクロモジュール)レギュレータで、出力あたり10Aを提供します。出力は、最大40Aまでアレイで並列化できます。パッケージには、スイッチング・コントローラ、パワーMOSFET、インダクタ、その他のサポート部品が含まれています。2.25V~5.5Vの入力電圧範囲で動作し、各出力電圧範囲は0.5V~VINで、1個の外付け抵抗のみで設定します。高い効率の設計になっており、各チャンネルに10Aの連続出力電流を供給します。必要なのは少数の入力コンデンサと出力コンデンサのみです。

LTM4670は、ホット・ループ・バイパス・コンデンサを内蔵したSilent Switcher®(サイレント・スイッチャ)2アーキテクチャを採用しており、低EMIと高効率を実現します。デフォルトの周波数は内部で2MHzに設定されており、1MHz~2.6MHzの外部クロックと同期できます。

故障保護機能には、過電圧、過電流と過熱の保護が含まれます。LTM4670は鉛フリーでRoHSに準拠しています。

アプリケーション

  • テレコム、ネットワークおよび産業用機器
  • マルチレール・ポイント・オブ・ロード・レギュレーション
  • FPGA、DSPおよびASICアプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$39.03

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4670EY#PBF
  • HTML
  • HTML
LTM4670IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 15, 2024

- 24_0055

LTM4670 - Die Thickness Change

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 15, 2024

- 24_0055

arrow down

LTM4670 - Die Thickness Change

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2891A

LTM4670 | 設定可能10A出力アレイ降圧レギュレータ付き、低VIN、クワッドμModuleレギュレータ

zoom

DC2891A

LTM4670 | 設定可能10A出力アレイ降圧レギュレータ付き、低VIN、クワッドμModuleレギュレータ

LTM4670 | 設定可能10A出力アレイ降圧レギュレータ付き、低VIN、クワッドμModuleレギュレータ

製品の詳細

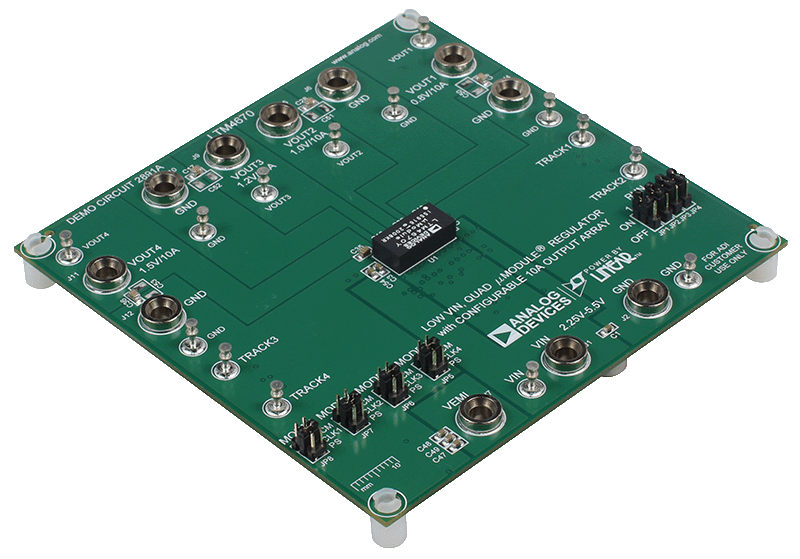

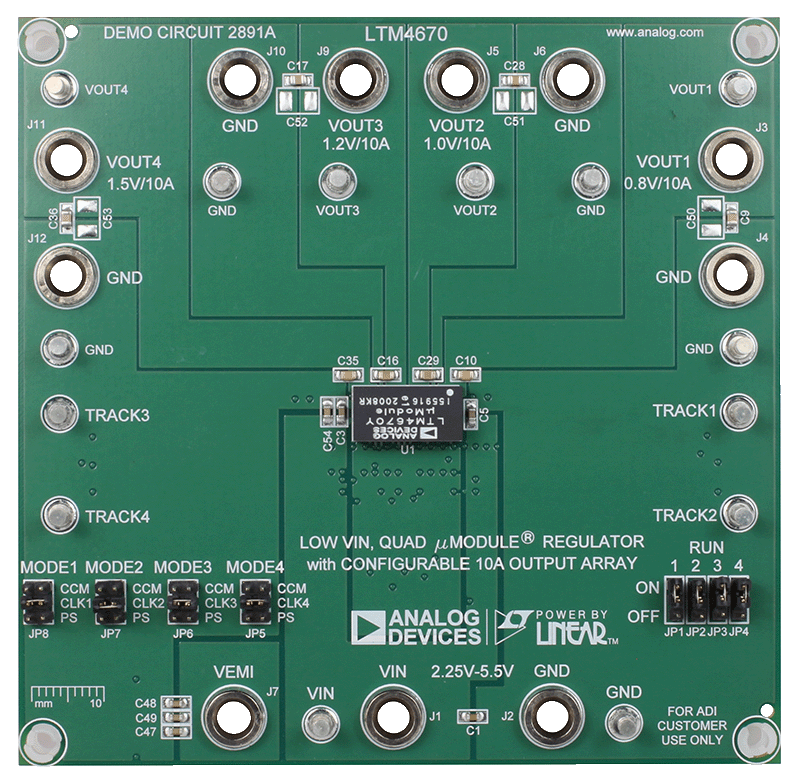

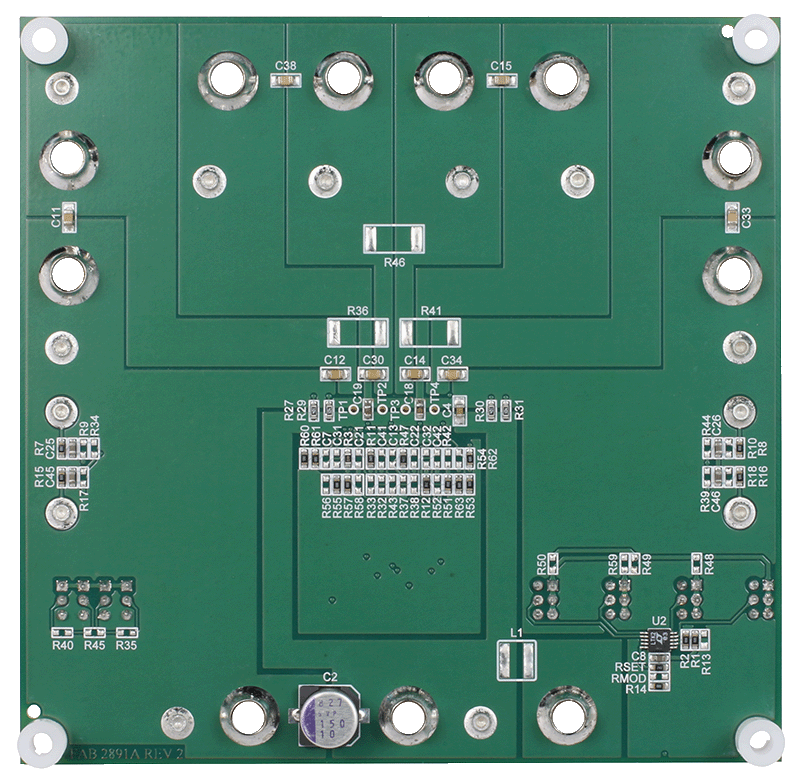

デモ回路2891Aは、高効率のクワッド10A降圧パワーμモジュール®レギュレータLTM4670EYを搭載しています。入力電圧範囲は2.25V~5.5Vです。出力電圧範囲は0.5V~VINです。特定のVIN、VOUT、周波数および熱条件ではディレーティングが必要です。DC2891AにはSSTTピンがあり、出力のトラッキング、ソフトスタート時間、およびダイ温度のモニタリングをプログラムできます。

MODE/SYNCピンでは、スイッチング周波数を外部クロックと同期するか、クロックを出力するか、あるいはPWMモードを設定します。PWMモードでは、低ノイズの強制連続モードまたは軽負荷の高効率パルススキッピング・モード​で動作します。レギュレーション状態および同期している間、LTM4670はデフォルトで強制連続モードになります。FREQピンとMODE/SYNCピンの両方がVINに接続されている場合は、パルススキッピング・モードで動作します。

DC2891Aは、オプションでジャンパ抵抗を備えており、複数のLTM4670チャンネルと並列化できます。並列化されたチャンネルでは、1個のチャンネルをマスタに設定し、その他はスレーブに設定できます。マスタ・チャンネルを基準としたスレーブ・チャンネルの位相シフトは、FREQピンの抵抗分圧器でプログラムできます。

DC2891Aの場合、LTM4670の4個のチャンネルが個別に機能し、すべてがマスタとして設定されます。多相発振器LTC6902は、隣接した位相間で90度の位相シフトを設定するために使用し、入力コンデンサと出力コンデンサの両方でリップル電流の量を低減します。

デモ回路DC2891Aを使用または変更する前には必ず、デモ・マニュアルと併せてLTM4670のデータシートを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
