LTM4664A

デジタル電源システム管理を備えたデュアル30A/シングル60A、入力30V~58V、μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$72.39
機能
  • 300Aまでスケールアップ可能な低電圧デュアル30A電源への完全な48V入力、非絶縁型
  • デジタル・インターフェースを使用したデュアル・アナログ・ループによる補償、制御、監視
  • 入力電圧範囲:30V~58V
  • 出力電圧範囲:30Aで0.5V~1.2V(チャンネルあたり)
  • 出力電流リードバックの精度(–20°C~125°C):±3%

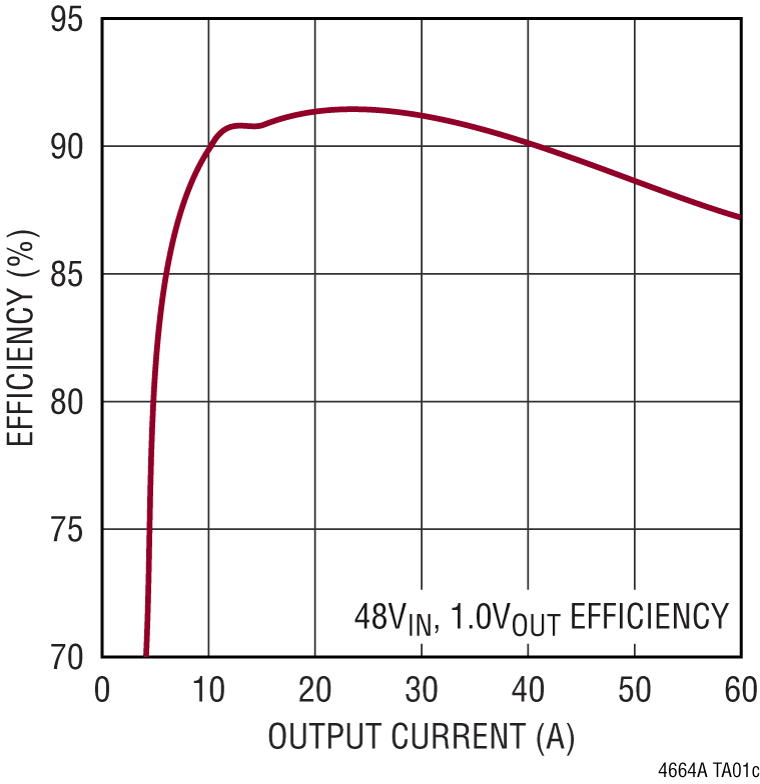

  • 48V~1V、60Aでの効率:87%/40Aでの効率:90%
  • 全温度範囲での出力電圧精度:±0.5%
  • 400kHz、PMBus準拠のI2Cシリアル・インターフェース
  • 16mm × 16mm × 7.72mm BGAパッケージ
製品概要
show more Icon

LTM4664Aは、完全非絶縁48V入力、高効率、デュアル30A出力の降圧μModule®レギュレータです。スイッチング・コントローラ、パワーMOSFET、インダクタ、サポート部品が含まれています。設計を完成させるために必要なのは、外部コンデンサのみです。LTM4664Aは30V~58Vの入力電圧範囲で動作し、最大75Wで出力電圧範囲0.5V~1.5Vをサポートしています。25% • VINでの中間出力も利用できます。LTM4664Aの製品ビデオは、Webサイトで入手できます。

LTM4664Aデュアル30Aレギュレータは、デジタル的にプログラマブル・アナログ制御ループ、高精度データ・アクイジション回路、ECC装備のEEPROMを使用します。LTM4664Aは2線式シリアル・インターフェースを備え、プログラマブルなスルー・レートおよびシーケンスする遅延時間で、30A出力のマージニング、チューニング、上昇および下降を行うことができます。デュアル30Aパワー・システム・マネージメント(PSM)チャンネルでは、差動入力の+側入力電流検出、出力電流および電圧、入出力電力、温度、動作時間、ピーク値の読出しがすべて可能です。

アプリケーション

  • 48Vシステム
  • コンピュータおよびネットワーク装置
  • 電子テスト装置
  • ストレージ・システム
