製品概要
機能と利点
- デュアル 15 A またはシングル 30 A 出力
- 広い入力電圧範囲: 4.5 V ～ 20 V
- 2.375 VMIN、CPWR バイアス付き
- 出力電圧範囲: 0.6 V ～ 5.5 V
- 最大総合 DC 出力誤差: ±1.5 %
- マルチフェーズ電流分担
- 差動リモート・センス・アンプ、各チャンネル
- 電流モード制御／高速過渡応答

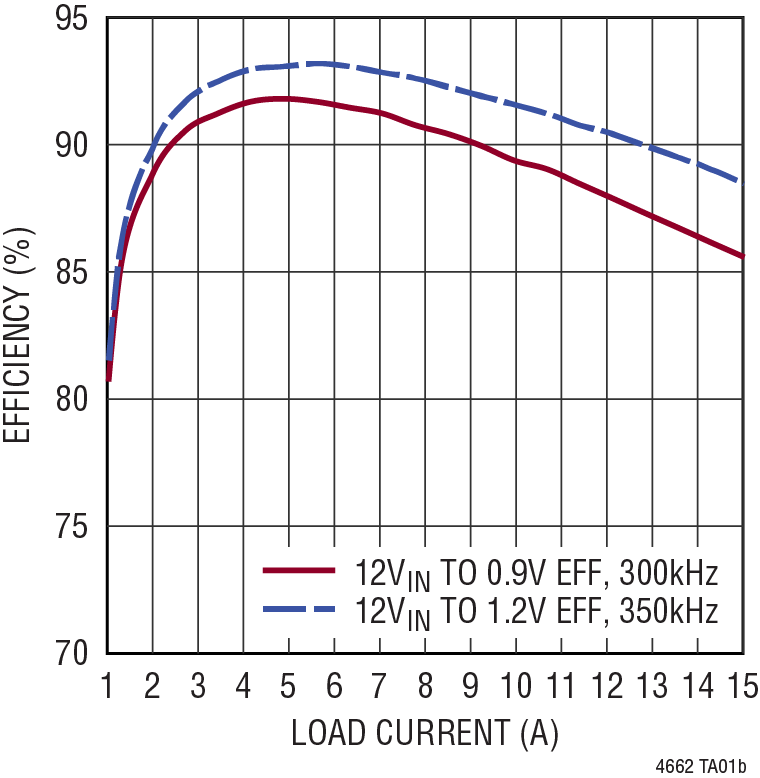

- 最大効率: 96 %
- 調整可能なスイッチング周波数（250 kHz ～ 1 MHz）
- 周波数同期
- 過電流フォールドバック保護
- 出力過電圧保護:
- 内部または外部補償
- 内蔵温度モニタ・ダイオード
- SnPb または RoHS 準拠仕上げ

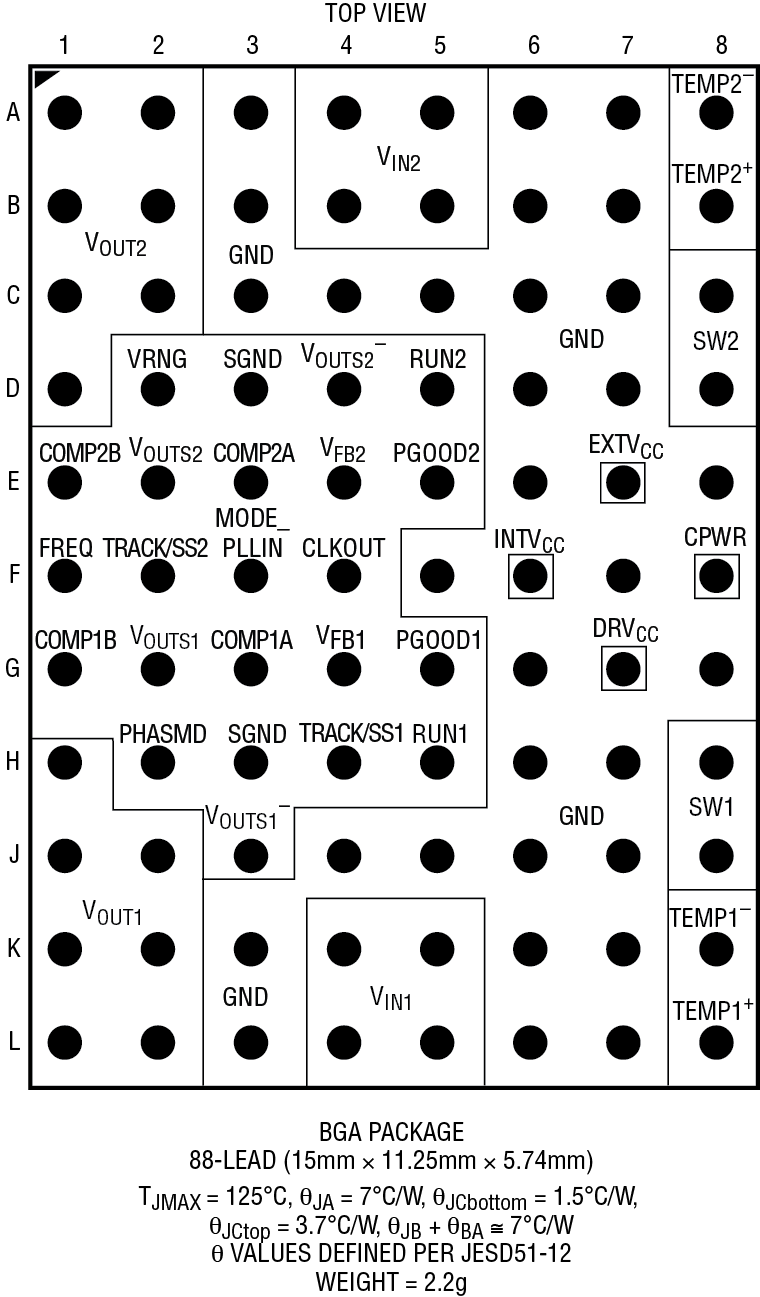

- 熱強化型（11.25 mm × 15 mm × 5.74 mm）BGA パッケージ
- LTM4646 とピン互換
製品概要
LTM4662 は、フル機能のデュアル 15 A 出力スイッチング・モード DC/DC 電源です。パッケージには、スイッチング・コントローラ、パワー FET、インダクタ、その他のサポート部品が含まれています。LTM4662 は 4.5 V ～ 20 V の入力電圧範囲で動作し、外付け抵抗で設定する、それぞれ出力電圧範囲 0.6 V ～ 5.5 V の 2 つの出力をサポートしています。高い効率の設計になっており、各出力で最大 15 A の連続電流を供給します。少数の入力コンデンサと出力コンデンサしか必要ありません。
周波数の同期、多相動作、高効率の軽負荷動作、電源レールのシーケンシングのための出力電圧トラッキングがサポートされているほか、各チャンネル用にオンボード温度ダイオードがあり、デバイスの温度を監視できます。スイッチング周波数が高い電流モード・アーキテクチャにより、安定度を保ったままラインや負荷の変動に対して非常に高速な過渡応答を実現します。
故障保護機能には、過電圧と過電流の保護が含まれます。電力モジュールは、小型フットプリントの熱強化型 11.25 mm × 15 mm × 5.74 mm BGA パッケージに収められています。LTM4662 は SnPb または RoHS 準拠のピン仕上げで提供されます。
アプリケーション
- ポイント・オブ・ロード電源
- テレコムおよびネットワーク装置
- 工業用および医療用機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R504 Reliability Data3/26/2018
-
DC2527A-A Demo Manual (Rev. 0)10/12/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM4662
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTM4662
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTM4662EY#PBF | 材料宣誓書（MD） | 信頼性データ | 88-Lead BGA (15mm x 11.25mm x 5.74mm) | |
| LTM4662IY | 材料宣誓書（MD） | 信頼性データ | 88-Lead BGA (15mm x 11.25mm x 5.74mm) | |
| LTM4662IY#PBF | 材料宣誓書（MD） | 信頼性データ | 88-Lead BGA (15mm x 11.25mm x 5.74mm) | |
| LTM4662MPY#PBF | 材料宣誓書（MD） | 信頼性データ | 88-Lead BGA (15mm x 11.25mm x 5.74mm) | |
| ウェハ・ファブリケーション・データ | R504 Reliability Data |
