製品概要

機能と利点

  • 実装面積が1cm2(片面PCB)または0.5cm2 (両面PCB)以内の完全なソリューション
  • 入力電圧範囲:1.8V~5.5V、起動後は最小0.7V
  • 出力電圧範囲:2.5V~15V
  • スイッチ電流:最大4A
  • 2相動作
  • 負荷、入力、温度の全範囲での全DC出力電圧レギュレーション:最大±3%
  • シャットダウン時の出力切断
  • 突入電流の制限
  • 外部周波数同期
  • 選択可能なBurst Mode®動作
  • 出力過電圧保護と過熱保護
  • 6.25mm×6.25mm×2.42mm BGAパッケージ

製品概要

LTM®4661は、6.25mm×6.25mm×2.42mm BGAパッケージに収容された同期整流式昇圧スイッチング・モードμModule®(パワーモジュール)レギュレータです。スイッチング・コントローラ、パワーFET、インダクタ、および全ての周辺部品がパッケージに搭載されています。LTM4661は、1.8V~5.5Vの入力電圧範囲で動作し、起動後は最小0.7Vでも動作します。出力電圧は1本の外付け抵抗で設定され、2.5V~15Vの電圧に安定化します。最大4Aのスイッチ電流を提供します。必要なのは入力と出力のバルク・コンデンサだけです。

LTM4661の1MHzスイッチング周波数と2フェーズ・シングル出力アーキテクチャにより、入力や負荷の変動に対する高速な過渡応答を実現し、出力リップル電圧を大きく低減できます。周波数同期のPolyPhase® 動作と、選択可能なBurst Mode動作をサポートしています。

LTM4661は、シャットダウン時の真の出力切断と、起動時の突入電流制限を備えています。また、短絡、過電圧、過熱保護も備えています。

LTM4661は無鉛仕上げでRoHSに準拠しています。



アプリケーション
  • RF/マイクロ波パワーアンプ
  • バッテリ駆動DCモータ
  • 3.3Vバス電気通信用トランシーバ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

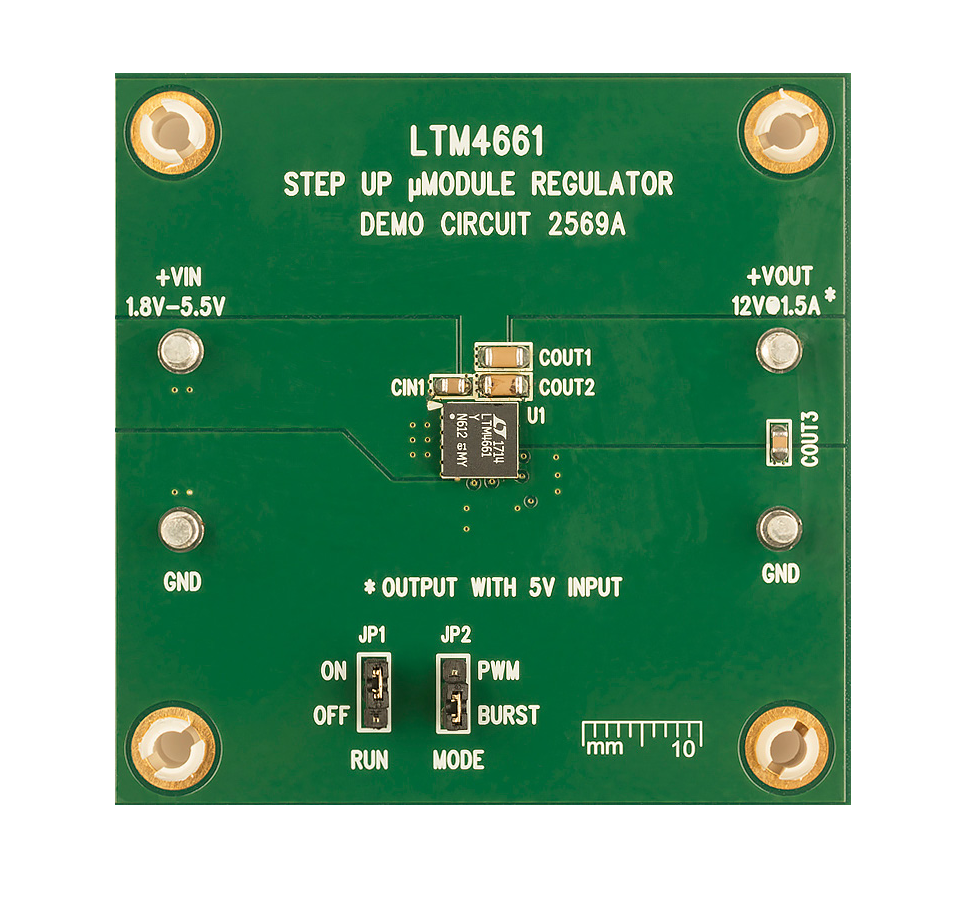

評価キット (1)
