LTC7803-3.3

拡散スペクトラム付きの40V低IQ、3MHz同期型降圧コントローラ

すべて表示 showmore-icon

: 発売前 tooltip
: 発売前 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.18
機能
  • 動作時の低IQ:12μA(14V VINから3.3V VOUT
  • 広い入力電圧範囲:4.5V~40V
  • 固定3.3V安定化出力電圧
  • スペクトラム拡散動作
  • RSENSEまたはDCRによる電流検出
  • プログラマブルな固定周波数(100kHz~3MHz)
  • フェーズロック可能な周波数(100kHz~3MHz)
  • 軽負荷での選択可能な連続、パルススキッピング、または低リップル・バースト・モード®​動作
  • シャットダウン時の低IQ:1.2μA

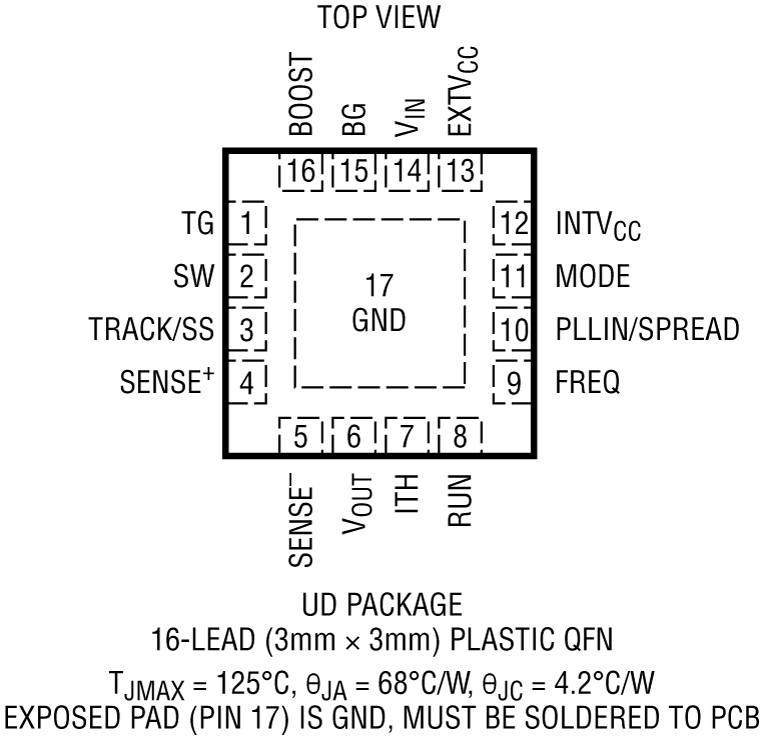

  • 熱強化型16ピンの3mm × 3mm QFNパッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100認定取得

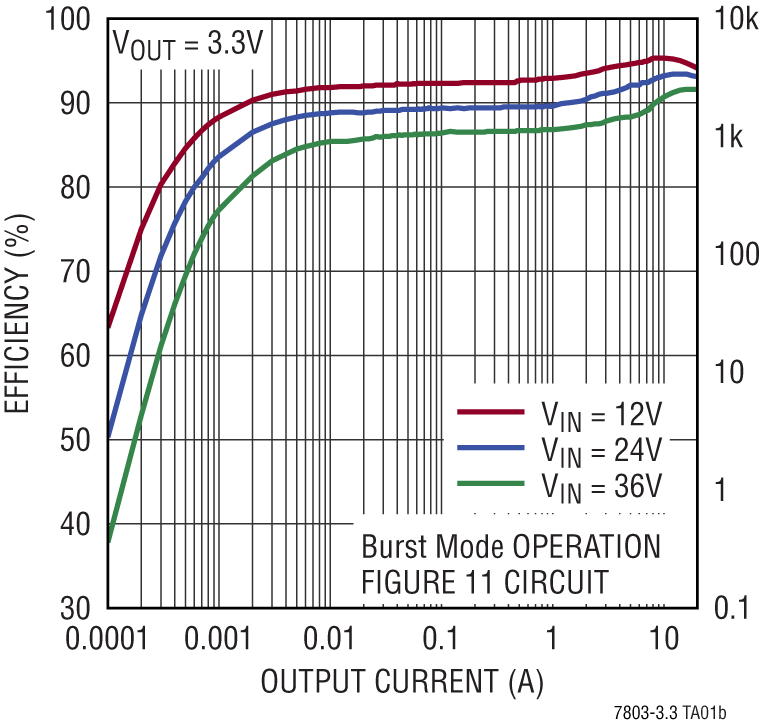

製品概要
show more Icon

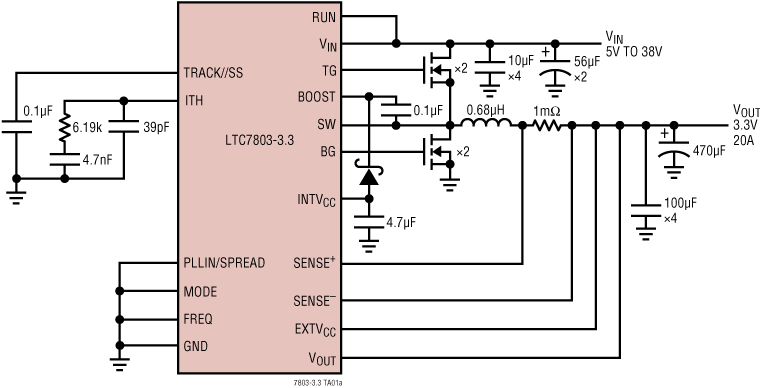

LTC7803-3.3は、すべてのNチャンネル・パワーMOSFET段を駆動する、高性能同期型降圧DC/DCスイッチング・レギュレータ・コントローラです。同期整流器により、効率を向上させて電力損失を抑制し、熱条件を緩和します。固定周波数電流モード・アーキテクチャにより、最大3MHzのフェーズロック可能なスイッチング周波数を使用できます。LTC7803‑3.3は、4.5V~40Vの広い入力電源範囲で動作し、内部帰還抵抗分圧器を使用して出力を3.3Vの固定電圧に調整します。

無負荷時の非常に低い静止電流により、バッテリ駆動のシステムで動作時間が延長します。OPTI-LOOP®補償により、広い範囲の出力容量およびESR値にわたって過渡応答を最適化できます。MODEピンで、軽負荷時のバースト・モード動作、パルススキッピング・モード、連続インダクタ電流モードのいずれかを選択します。

また、LTC7803-3.3は入力電源と出力電源の両方でピーク放射ノイズ、伝導ノイズを大幅に低減するスペクトラム拡散動作を利用できるため、電磁干渉(EMI)規格に従いやすくなります。

アプリケーション

  • オートモーティブおよび輸送
  • 産業
  • 防衛/アビオニクス(航空電子機器)
  • 電気通信
