LTC7103-1

105V、2.3A、低EMI同期整流降圧レギュレータ、高速電流設定付き

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.37
特長
  • 広いVIN範囲:4.4V~105V(110V Abs最大)
  • 超低EMI/EMC放射:CISPR 25に準拠
  • 2μA IQ(48VIN~3.3VOUT​を制御する場合)
  • 外部RSENSEなしでの高速かつ正確な出力電流設定と監視機能
  • ブリック・ウォール電流制限
  • 最小オン時間:40ns
  • 広いVOUT範囲:1V~VIN
  • PassThru/100%デューティ・サイクル可能
  • プログラマブルな固定周波数:200kHz~2MHz
  • ピンで選択可能な8つの固定出力電圧(1.2V~15V)または可変出力電圧
  • 軽負荷での選択可能な連続、パルススキッピング、または低リップル・バースト・モード®​動作
  • 外部クロックに対するPLL同期
  • EXTVCC LDOによるチップへの電力供給(VOUT = 3.3V~40V)
  • OPTI-LOOP®または固定内部補償
  • 入出力の過電圧保護
  • 熱強化型(5mm × 6mm)QFNパッケージ
  • AEC-Q100認定が進行中
製品概要
show more Icon

LTC7103-1は、固定周波数の平均電流モード制御アーキテクチャを利用した、高効率のモノリシック同期整流降圧DC/DCコンバータです。4.4V~105Vの入力電圧範囲で動作し、1V~VINの調整可能なレギュレーション出力電圧を提供する他、最大2.3Aの出力電流を実現します。

LTC7103-1は高周波動作と短い最小オン時間を特長としており、インダクタのサイズが小型化している他、非常に高い降圧レシオでも固定周波数動作が可能になります。また、LTC7103-1では、100%デューティ・サイクル動作(最大)でのドロップアウト電圧を最小限に抑えることができます。軽負荷動作時は、バースト・モード、パルススキッピング、強制連続動作を選択することで、コンバータの効率と出力リップルを最適化できます。

LTC7103-1には、正確かつ高速な平均電流設定と監視機能が備わっており、外部検出抵抗は不要です。その他の機能として、効率を最大限に高めるためのバイパスLDO、固定または可変の出力電圧とループ補償、信頼性を高めるための幅広い保護機能などがあります。LTC7103と比較すると、LTC7103-1はピン互換性がありますが、連続インジケータ電流モードも備えています。

アプリケーション

  • バッテリ・チャージャとCC/CV電源
  • オートモーティブ・システム、防衛システム
  • 産業用機器、アビオニクス(航空電子機器)、重工業機器
  • 医療用の計測器、通信システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7103RUHE-1#PBF
  • HTML
  • HTML
LTC7103RUHE-1#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

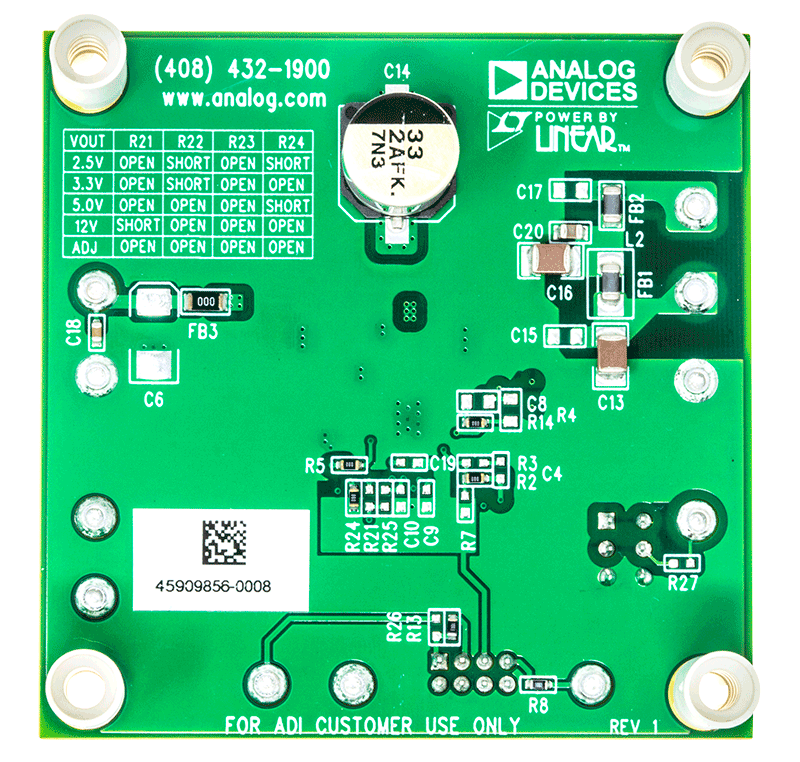

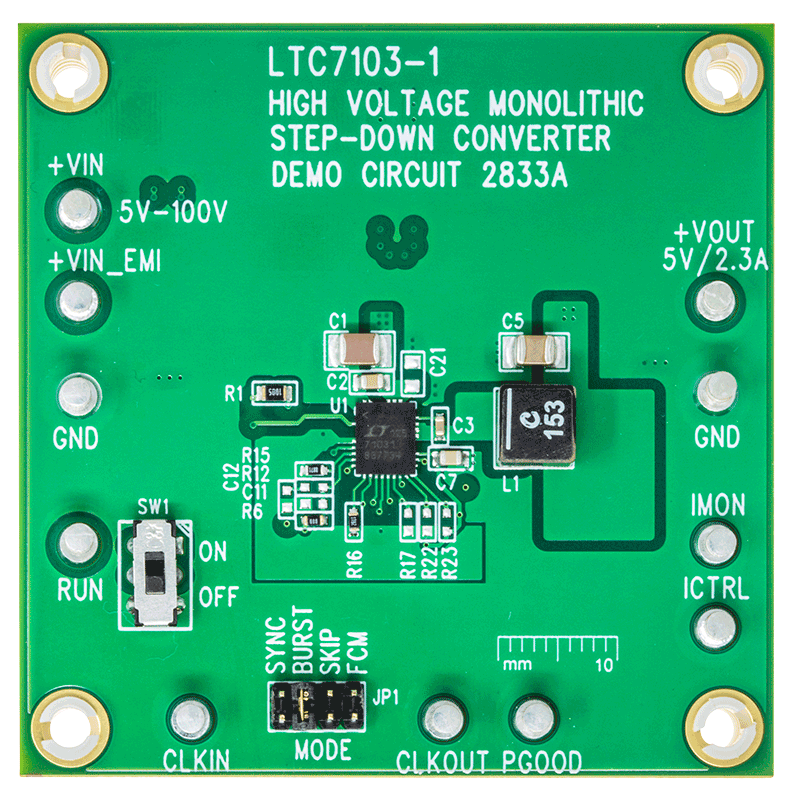

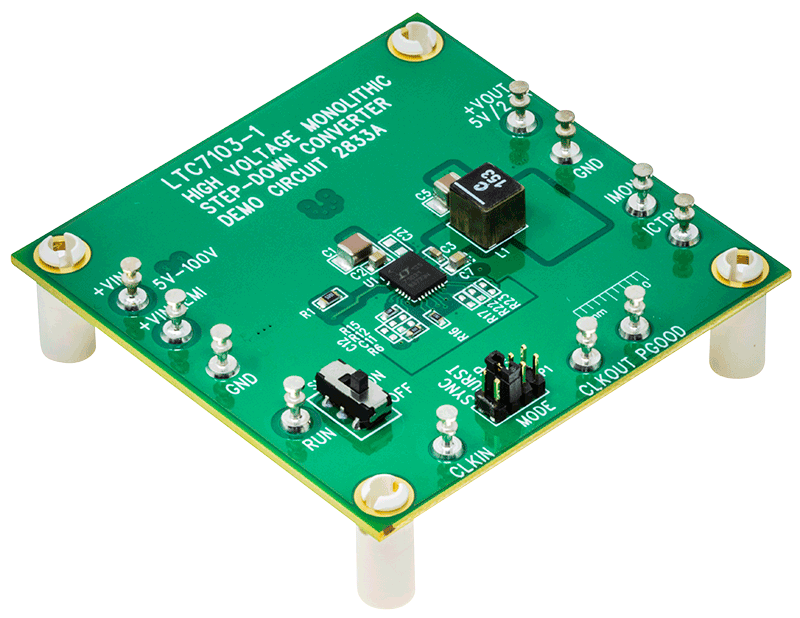

DC2833A

LTC7103-1 | 105V、2.3A低EMI同期整流降圧レギュレータ

zoom

DC2833A

LTC7103-1 | 105V、2.3A低EMI同期整流降圧レギュレータ

LTC7103-1 | 105V、2.3A低EMI同期整流降圧レギュレータ

製品の詳細

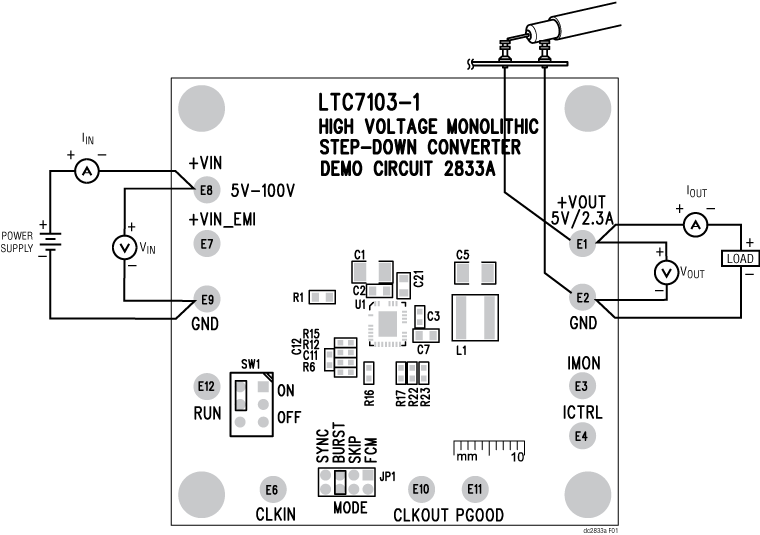

デモ回路2833Aは、LTC7103-1を搭載した100VモノリシックDC/DC降圧レギュレータです。このデモ・ボードは、400kHzのスイッチング周波数で、5V~100Vの入力動作から5V/2.3Aを出力するように設計されています。広い入力範囲が特長で、オートモーティブ、産業、医療機器、およびテレコム・アプリケーションに適しています。この降圧レギュレータは、ピーク効率が12VINで93.5%、48VINで88.3%、100VINで81.5%です(デモ・マニュアルの図3を参照)。

LTC7103-1は高速電流設定付きのコンパクトな高効率同期整流モノリシック降圧スイッチング・レギュレータです。電源スイッチ、補償ネットワーク、およびその他の必要な回路が、LTC7103-1パッケージ内にあるため、外付け部品は最小限であり、設計がシンプルになります。LTC7103-1は4.4V~105Vという広い動作範囲が特長です。40nsの最小オン時間と100%の最大デューティ・サイクルにより、1V~VINのあらゆる出力電圧で実用的な使用が可能になっています。スイッチング周波数は、発振器抵抗または200kHz~2MHzの範囲の外部クロックによってプログラムすることができます。その他に、高速かつ正確な出力電流設定と監視機能、超低EMI/EMC放射という特長もあります。

このデモ・ボードにはEMIフィルタが備わっています。ボード(EMIフィルタ付き)のEMI性能は、デモ・マニュアルの図2に記載されています。この図は、回路が広いマージンでCISPR 25放射妨害波テストに合格することを示しています。図2に示すEMI/EMC性能を実現するには、入力EMIフィルタが必要であり、入力電圧を+VIN_EMIタレット・ピンに印加する必要があります。

このデモ・ボードは、電流モニタや出力クロック信号を提供し、外部アプリケーション回路とのインターフェースとなります。選択可能なモード選択(JP1)が用意されており、デフォルトではバースト・モード®動作位置が選択されています。バースト・モード動作は軽負荷時の効率を向上させる一方で、パルス・スキップ・モードは軽負荷に対して固定周波数動作を可能にします。強制連続モードは、全レンジの出力負荷に対して固定周波数動作を可能にすることで、軽負荷時の出力電圧リップルを改善します。このデモ・ボードでは、JP1でSYNCモードを選択し、CLKINタレットにクロック信号を提供することで、外部クロックとのフェーズ・ロック・ループ(PLL)同期を行うことができます。

LTC7103-1のデータシートには、部品、動作、および用途の詳細が記載されています。このデータシートは、DC2833A用デモ・マニュアルと併せて参照してください。LTC7103-1は36(26)ピンQFNパッケージで組み立てられています。最大の熱性能と電気的性能を得るため、ボードを適切にレイアウトすることは不可欠です。詳細については、データシートのセクションを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
