製品概要

機能と利点

  • チャンネルあたり70Aのピーク出力電流
    • SilentMOSスマート電力段
    • 低EMI/EMC Silent Switcher®(サイレント・スイッチャ)2アーキテクチャの活用

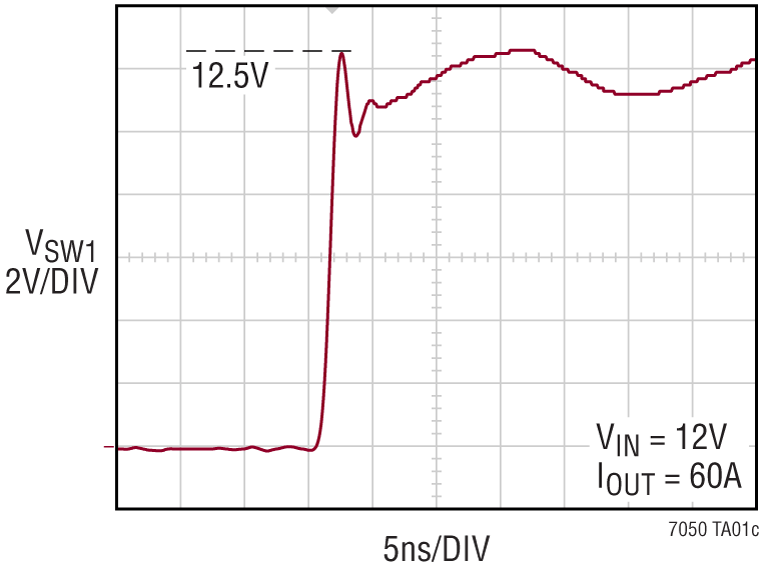

    • 超低SW電圧オーバーシュート
    • 最大2MHzの周波数
  • 最大14VのVIN

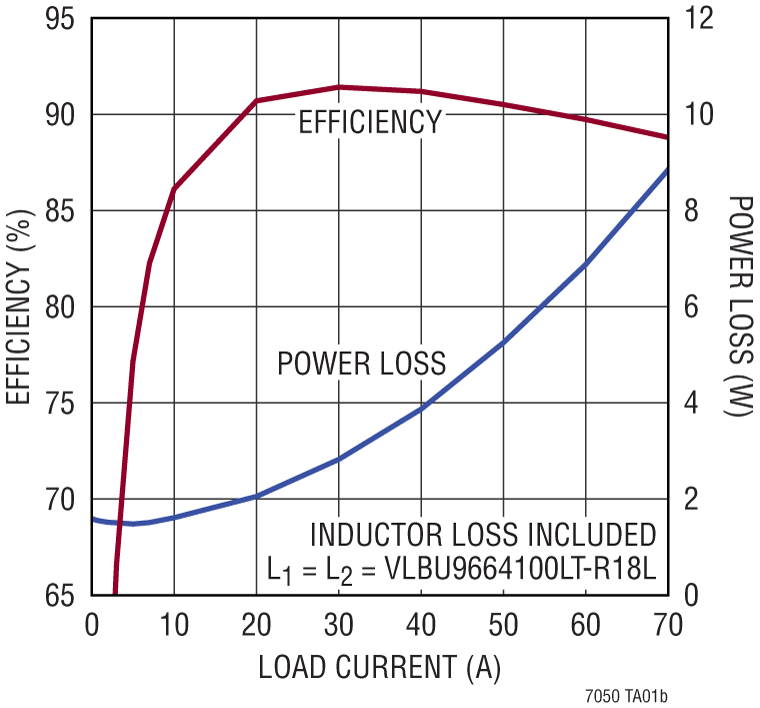

  • 1MHz、1.8VOUTで最大94%の効率性
  • 内蔵昇圧ダイオードおよびコンデンサ
  • 高精度スイッチ電流モニタリング
  • パワーMOSFETの過電流保護
  • 入力過電圧およびバイアス低電圧保護、過熱フラグによる温度監視
  • 3.3V/5V互換3ステートPWM入力

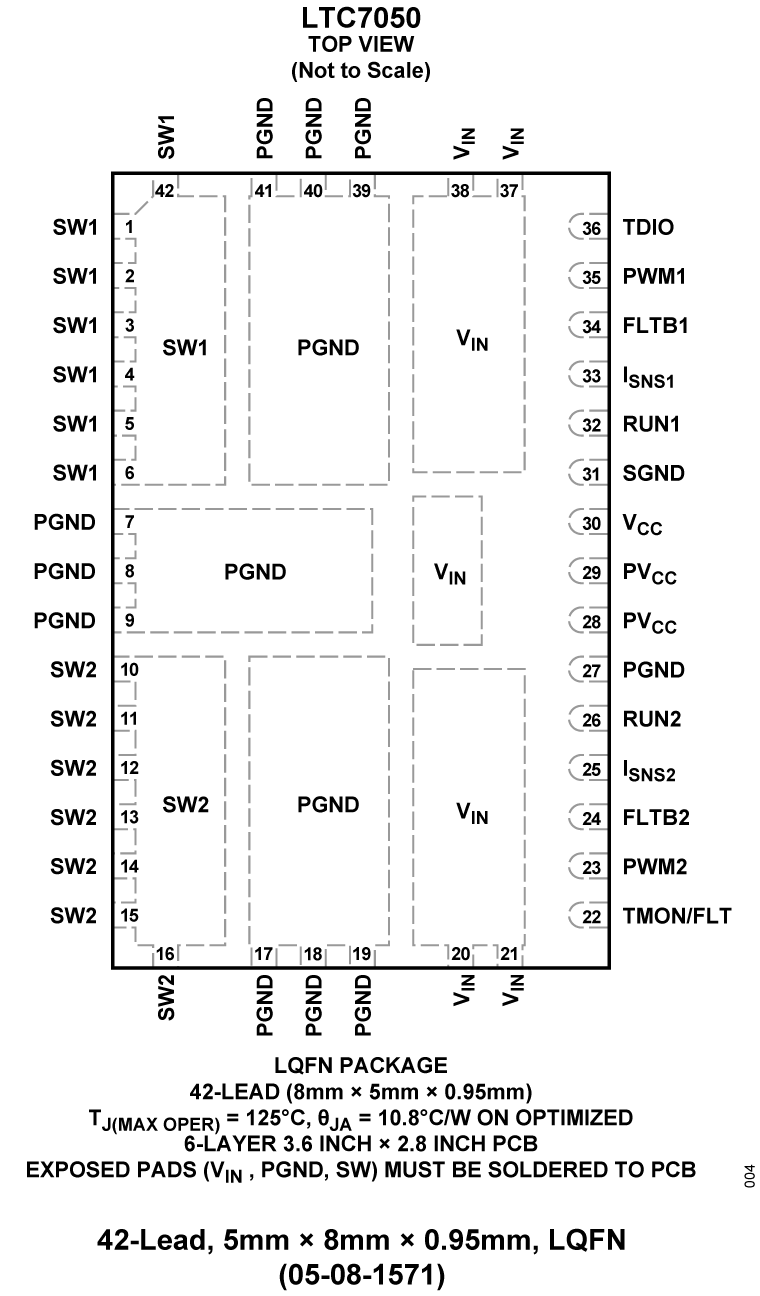

  • 5mm × 8mm LQFNパッケージ

製品概要

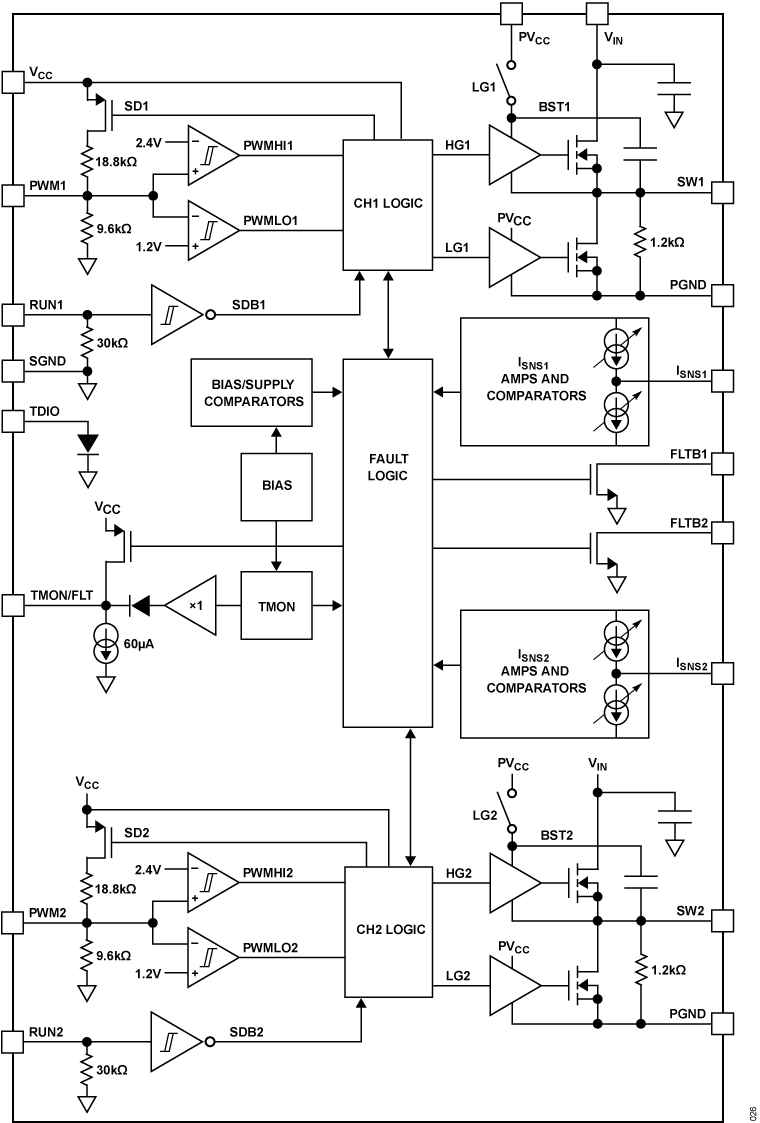

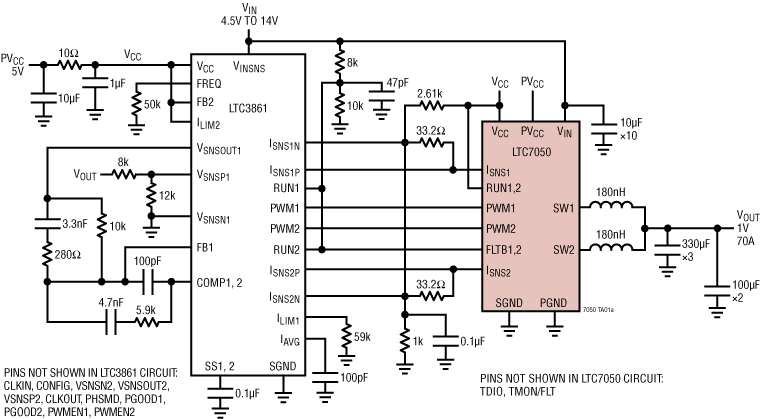

LTC7050デュアル・モノリシック電力段では、電気的および熱的に最適化されたパッケージの中に、高速ドライバと低抵抗ハーフブリッジ・パワー・スイッチに加え、包括的なモニタリングおよび保護回路を完全に内蔵しています。この電力段は、適切な高周波数コントローラを使用して、最先端の効率と過渡応答を備えた、コンパクトな高電流電圧レギュレータ・システムを形成します。

SilentMOS技術は、高いスイッチング周波数で効率を最大化しながらEMIおよびスイッチノード電圧オーバーシュートの両方を低減する、第2世代のSilent Switcher 2アーキテクチャを利用しています。

高速電流検出により、低遅延スイッチ電流情報を提供し、厳しい電流バランシングと即時過電流保護を有効にします。熱強化型パッケージを通じて、デュアル40A定格連続出力電流機能を提供します。

アプリケーション

  • 大電流のサーバーおよびワークステーション
  • ネットワーク/テレコム・マイクロプロセッサ電源
  • 小型フォーム・ファクタのPOLコンバータ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
