LTC7050-1

新規設計に推奨

5mm × 8mm LQFNで実現するデュアルSilentMOSスマート電力段

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • チャンネルあたり70Aのピーク出力電流
  • SilentMOS™スマート電力段
    • 低EMI/EMC Silent Switcher®（サイレント・スイッチャ）2アーキテクチャの活用
    • 超低SW電圧オーバーシュート
    • 最大2MHzの周波数
  • 最大16VのVIN
  • 1MHz、1.8VOUTで最大94%の効率性
  • 内蔵昇圧ダイオードおよびコンデンサ
  • 高精度スイッチ電流モニタリング
  • パワーMOSFETの過電流保護
  • 入力過電圧およびバイアス低電圧保護
  • 過熱フラグによる温度監視
  • 3.3V/5V互換3ステートPWM入力
  • 5mm × 8mm LQFNパッケージ

LTC7050-1デュアル・モノリシック電力段では、電気的および熱的に最適化されたパッケージの中に、高速ドライバと低抵抗ハーフブリッジ・パワー・スイッチに加え、包括的なモニタリングおよび保護回路を完全に内蔵しています。この電力段は、適切な高周波数コントローラを使用して、最先端の効率と過渡応答を備えた、コンパクトな高電流電圧レギュレータ・システムを形成します。

SilentMOS技術は、高いスイッチング周波数で効率を最大化しながらEMIおよびスイッチノード電圧オーバーシュートの両方を低減する、第2世代のSilent Switcher 2アーキテクチャを利用しています。

高速電流検出により、低遅延スイッチ電流情報を提供し、厳しい電流バランシングと即時過電流保護を有効にします。

熱強化型パッケージを通じて、デュアル35A定格出力電流機能を提供します。

アプリケーション

  • 大電流のサーバーおよびワークステーション
  • ネットワーク／テレコム・マイクロプロセッサ電源
  • 小型フォーム・ファクタのPOLコンバータ
LTC7050-1
5mm × 8mm LQFNで実現するデュアルSilentMOSスマート電力段

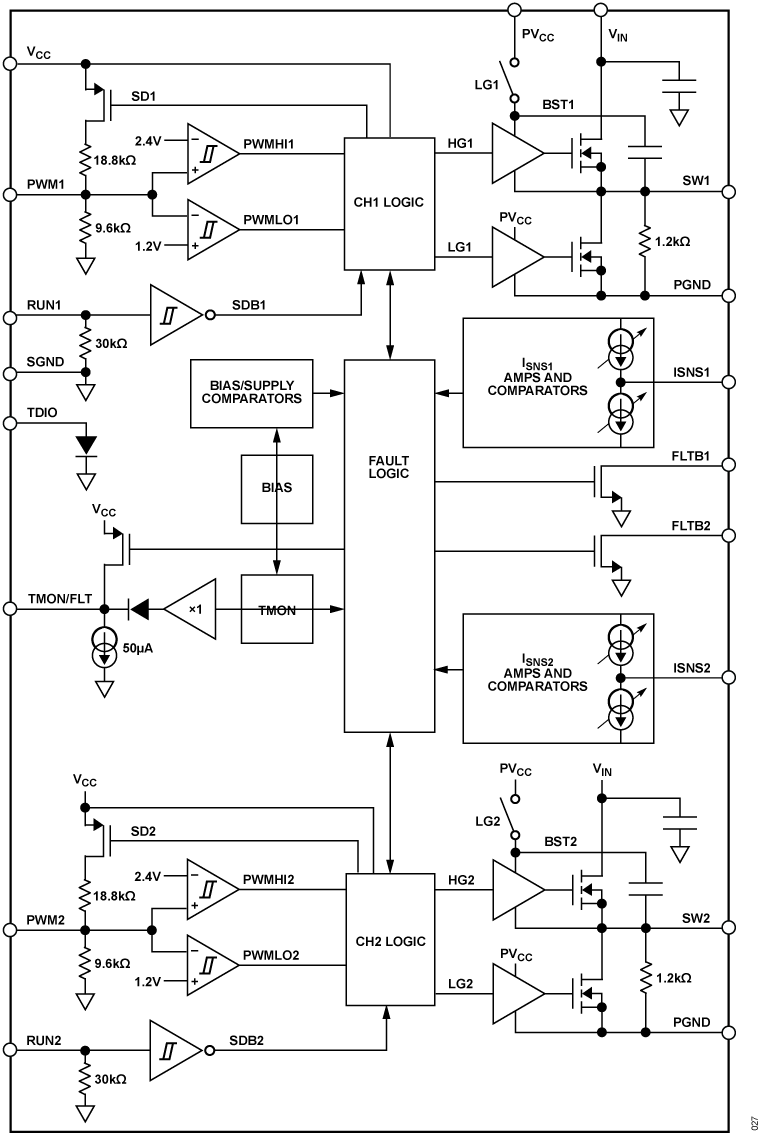

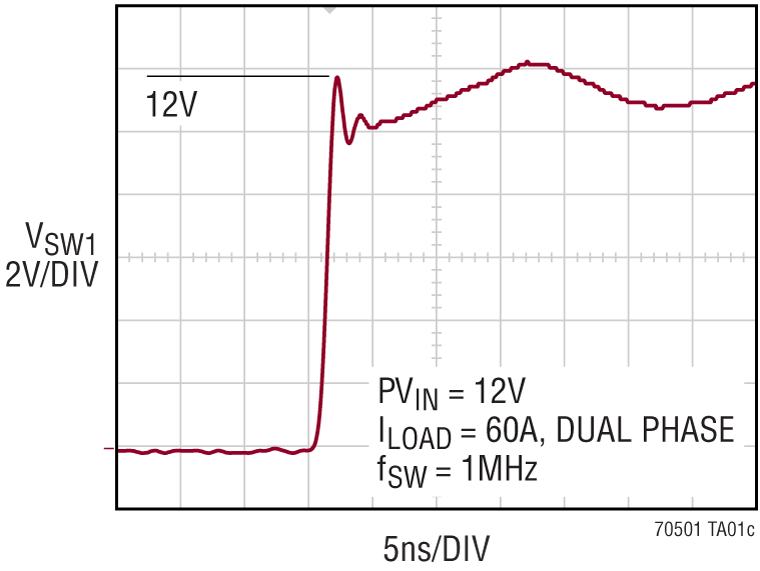

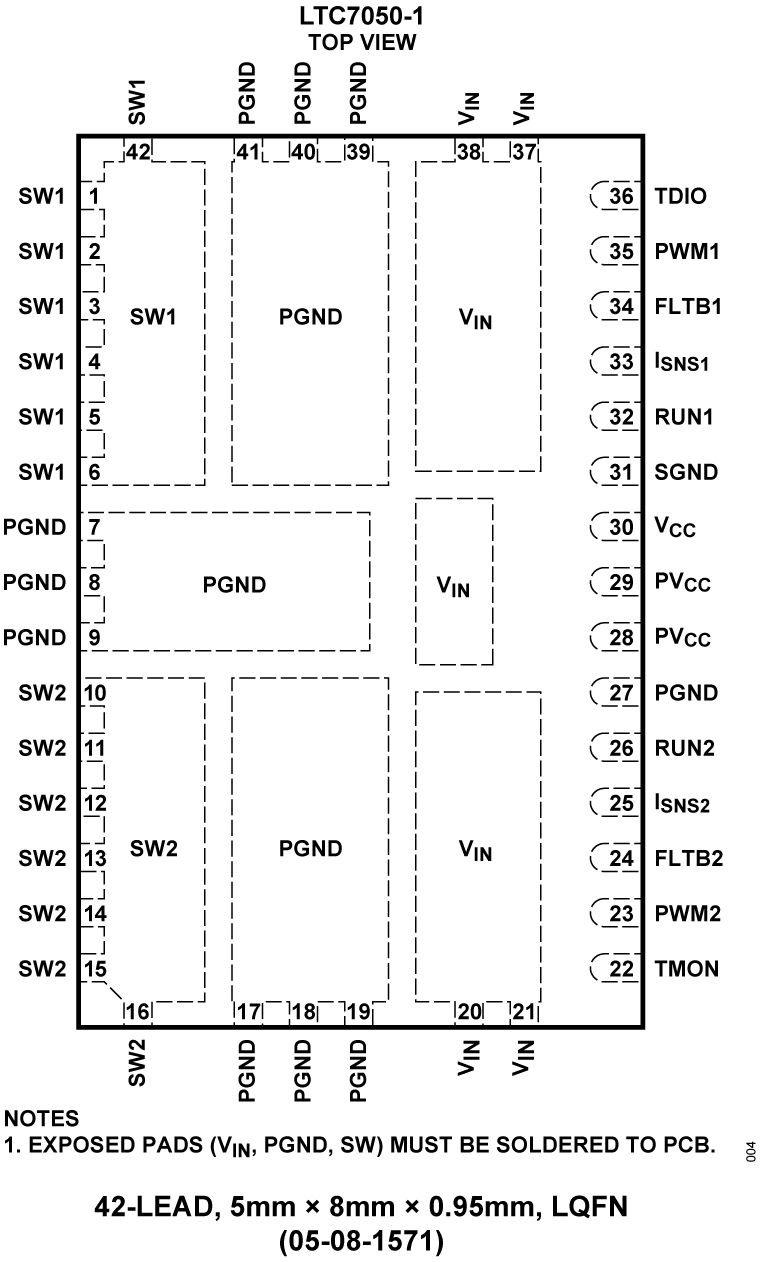

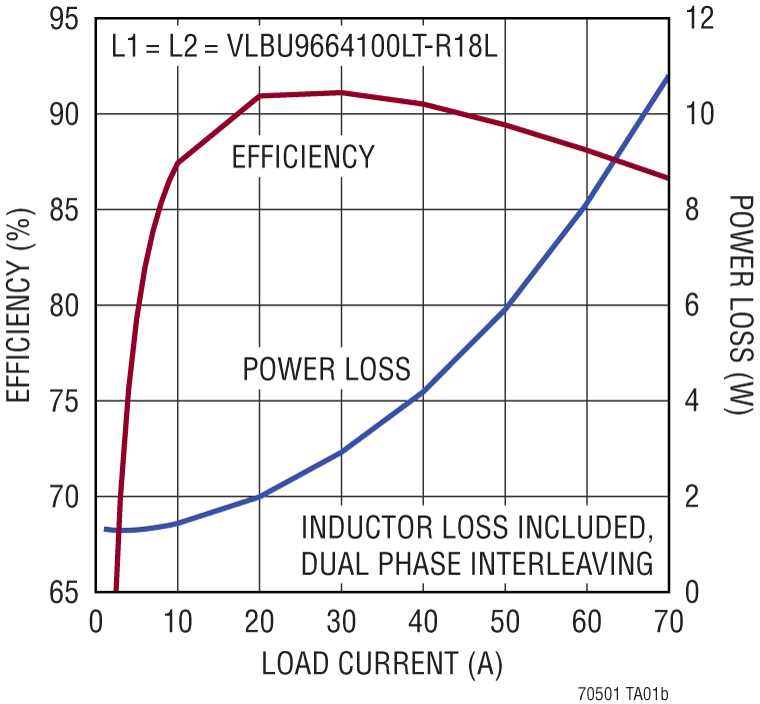

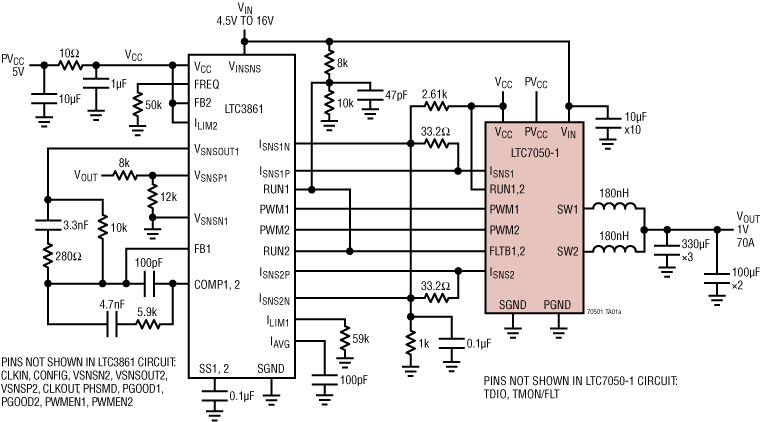

LTC7050-1 Application Circuit LTC7050-1 Performance Graph LTC7050-1 Performance Graph LTC7050-1 Pin Configuration LTC7050-1 Functional Block Diagram
