製品概要
機能と利点
- 周期の範囲：1ms～9.5時間
- 電源投入またはリセット入力によるタイミング・リセット
- 1～3本の抵抗で設定
- 最大周波数誤差：<1.5%
- プログラム可能な出力極性
- 単電源動作：2.25V～5.5V
- 電源電流：55µA～80µA（クロック周期：2ms～9.5時間）
- 起動時間：500µs
- CMOS出力ドライバのソース電流/シンク電流：20mA
- 動作温度範囲：–55°C～125°C
- 高さの低い（1mm）SOT-23（ThinSOT™）パッケージおよび2mm × 3mmのDFNパッケージで供給
- AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
LTC6995は、プログラム可能な周期の範囲が1.024ms～9.54時間（29.1μHz～977Hz）のシリコン発振器で、特に長時間の時間設定を目的としています。LTC6995は、多用途のシリコン・タイミング・デバイスであるTimerBlox®ファミリの1つです。
LTC6995の内部マスタ発振器周波数は、1本の抵抗（RSET）によって設定されます。出力クロックの周期はこのマスタ発振器と内蔵の分周器によって決定されます。分周器（NDIV）は、1から221までの8つの設定値にプログラム可能です。
発振時に、LTC6995はデューティ・サイクルが50%の方形波出力を発生します。マスタ発振器を停止して内蔵の分周器をクリアするため、リセット機能が用意されています。リセットを解除すると、完全な出力クロック・サイクルが開始され、プログラム可能なパワーオン・リセット・アプリケーションやウォッチドッグ・タイマ・アプリケーションに役立ちます。
LTC6995にはリセット機能で2つのバージョンがあります。LTC6995-1ではリセット入力はアクティブ“H”であり、LTC6995-2ではアクティブ“L”です。リセット時の出力の極性は、どちらのバージョンも選択可能です。
アプリケーション
- パワーオン・リセット・タイマ
- 長時間のワンショット
- 「ハートビート」タイマ
- ウォッチドッグ・タイマ
- 周期的な「ウェイクアップ」呼び出し
- 高振動、高加速度環境
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R494 Reliability Data3/22/2018PDF45 K
-

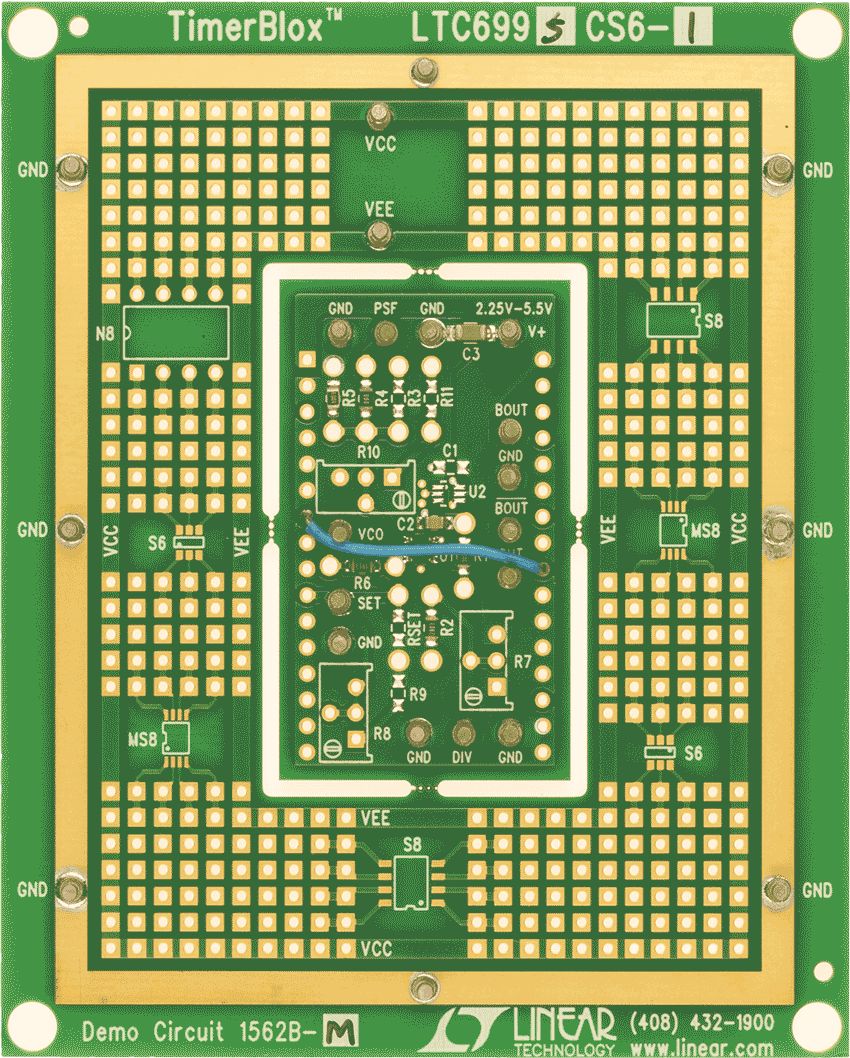

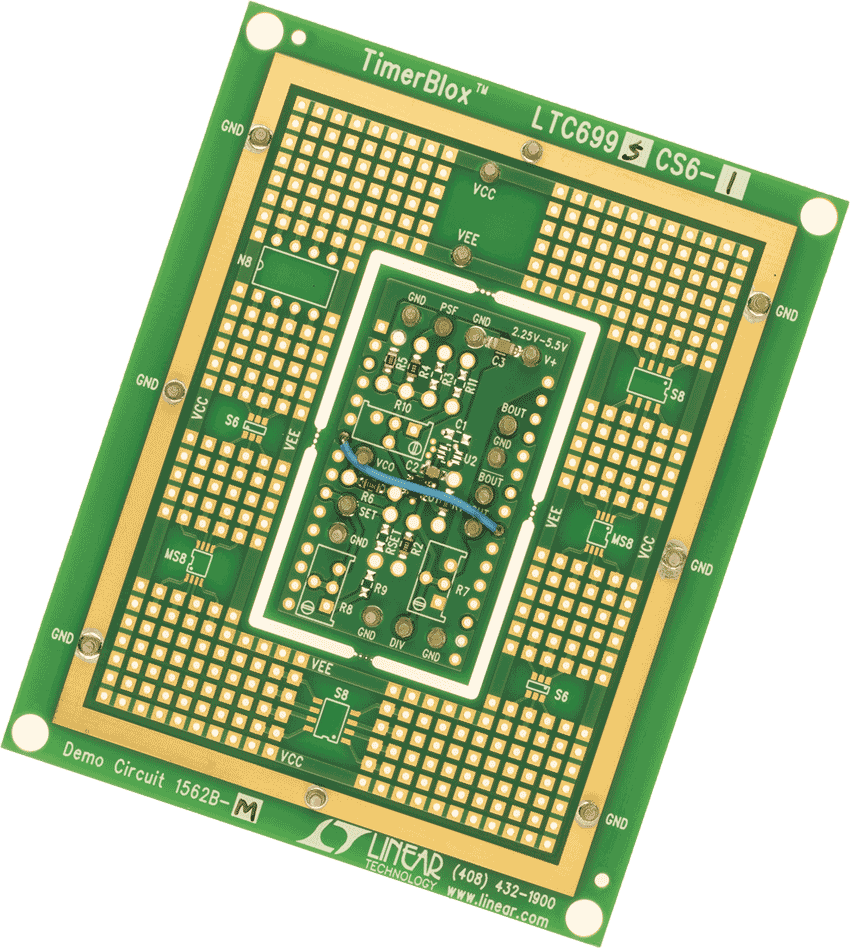

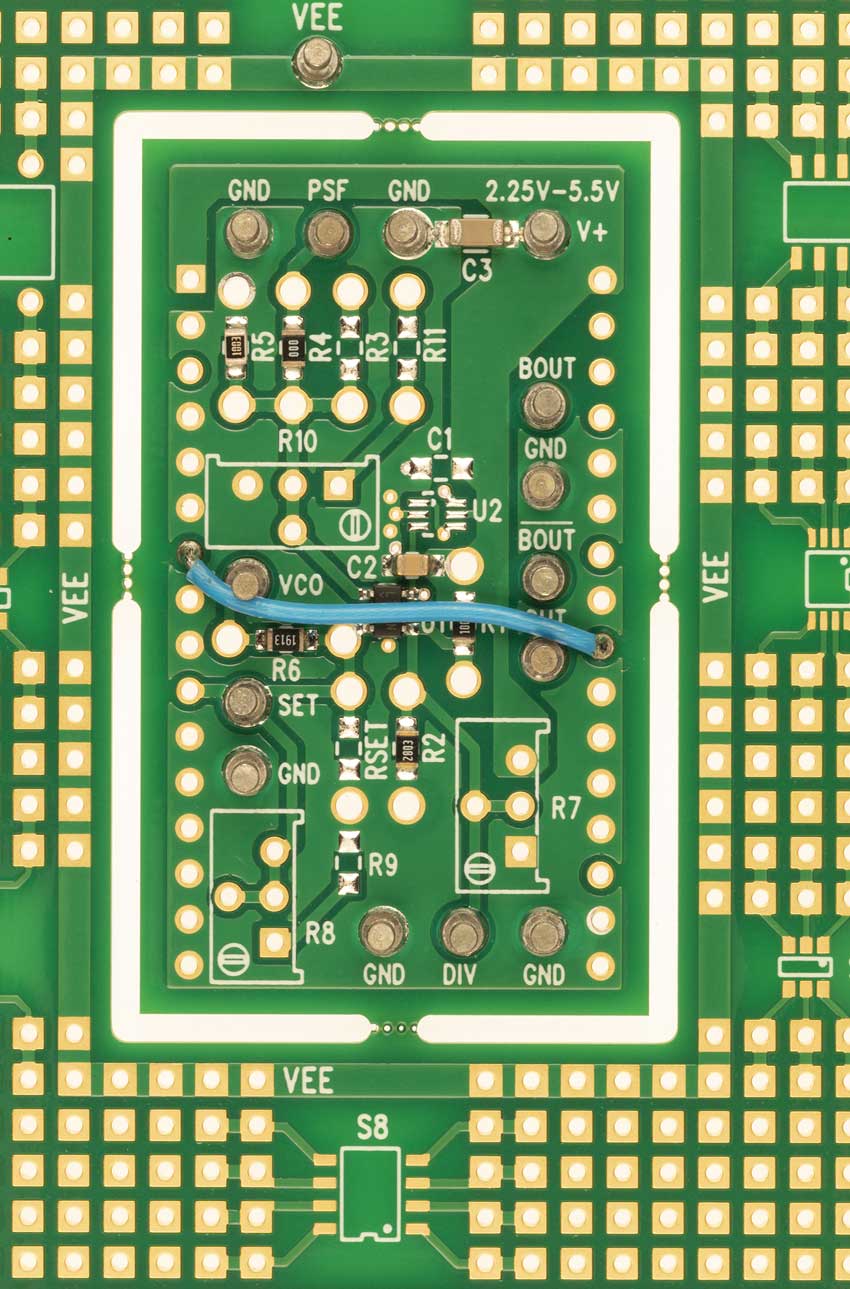

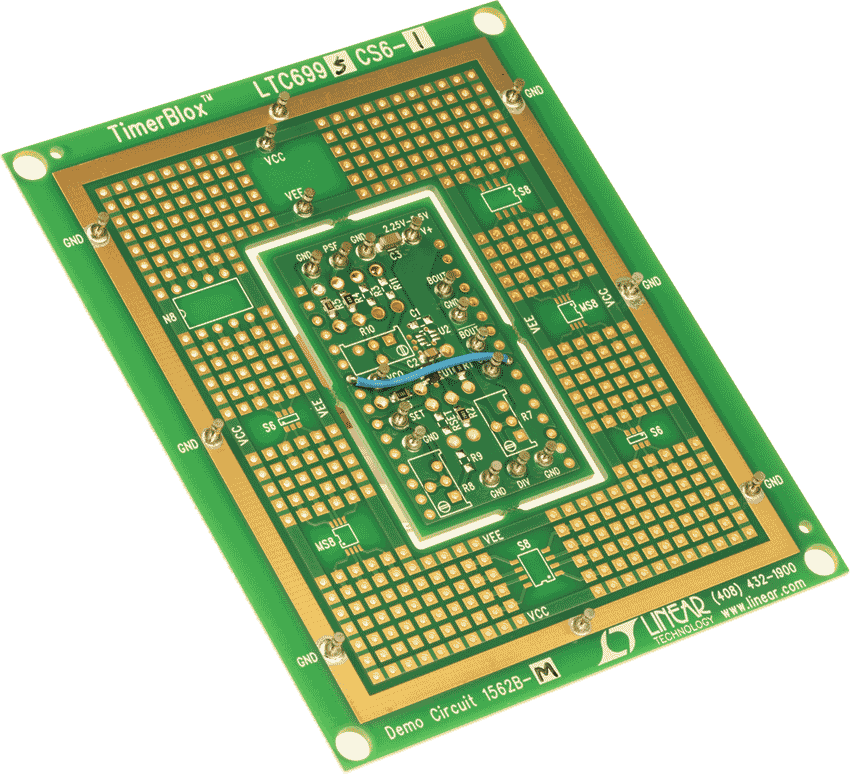

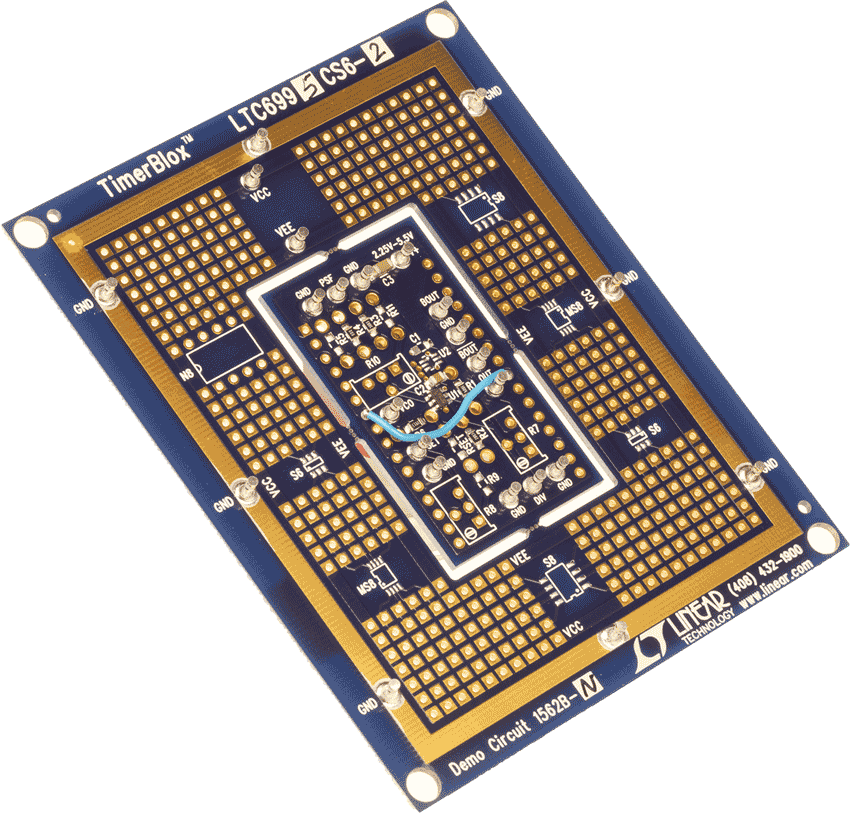

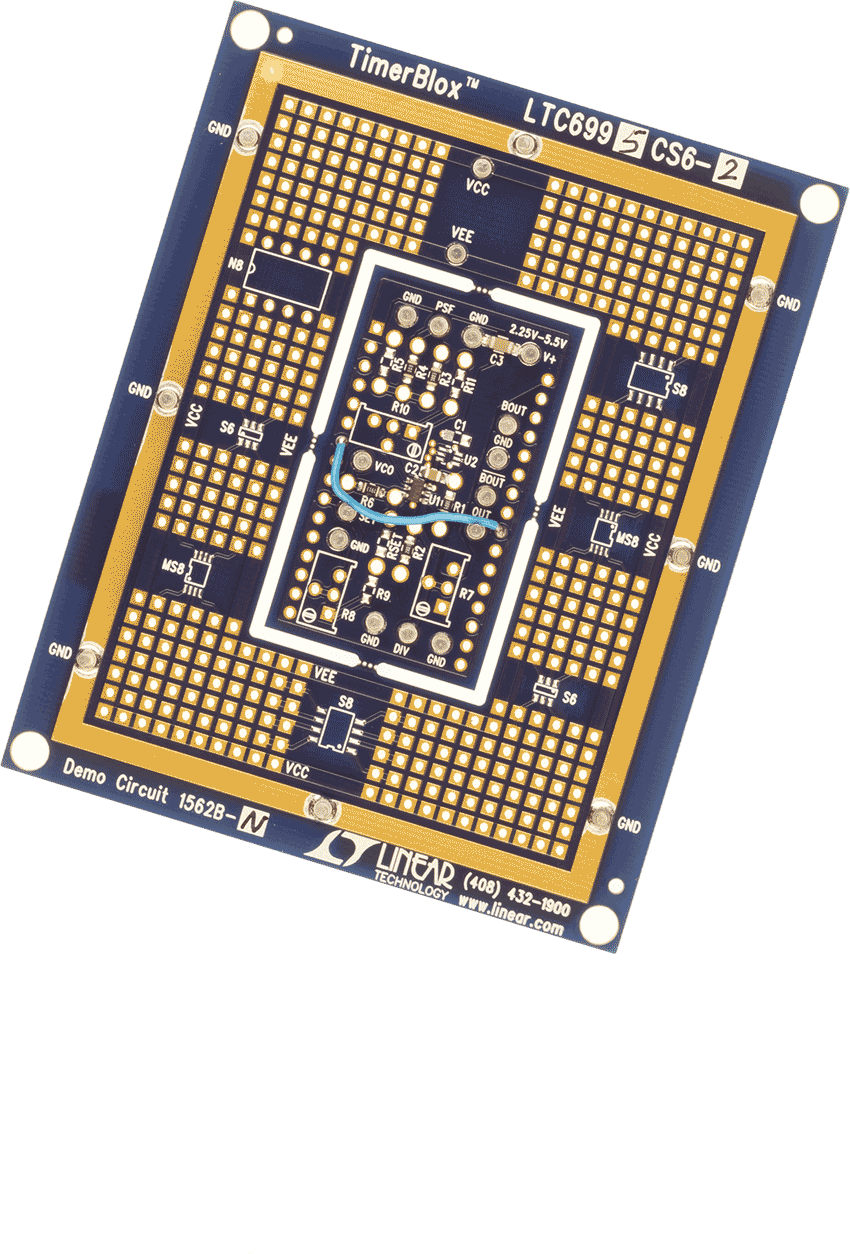

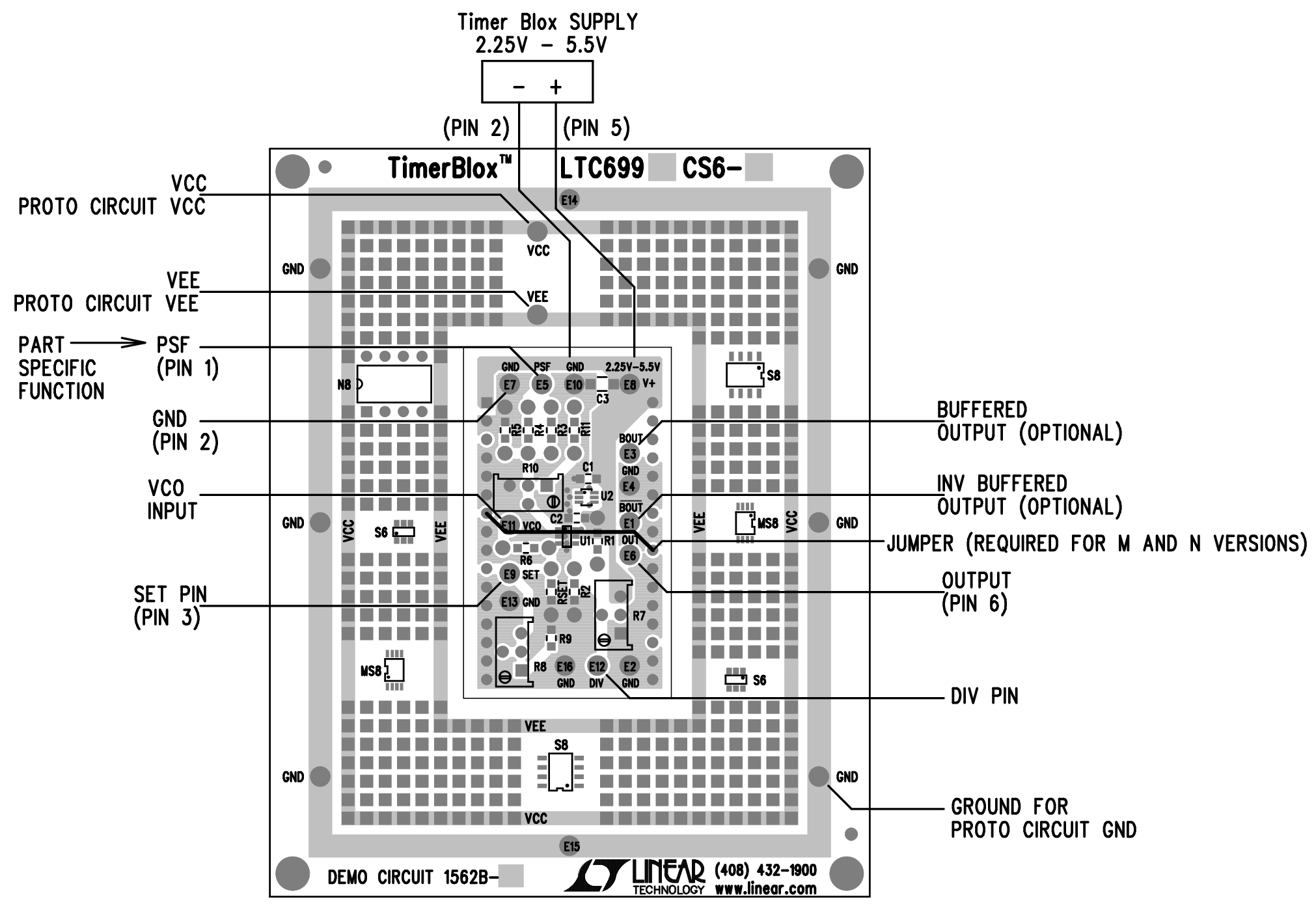

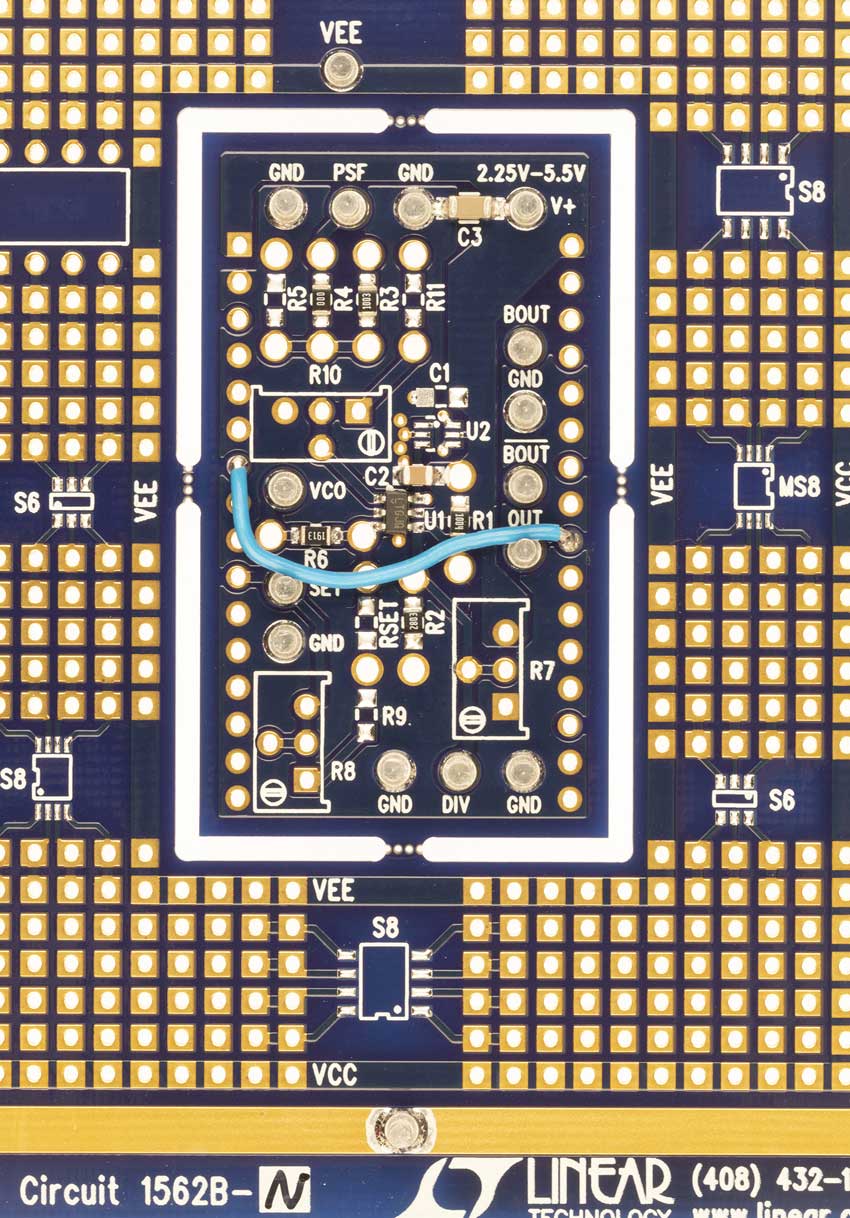

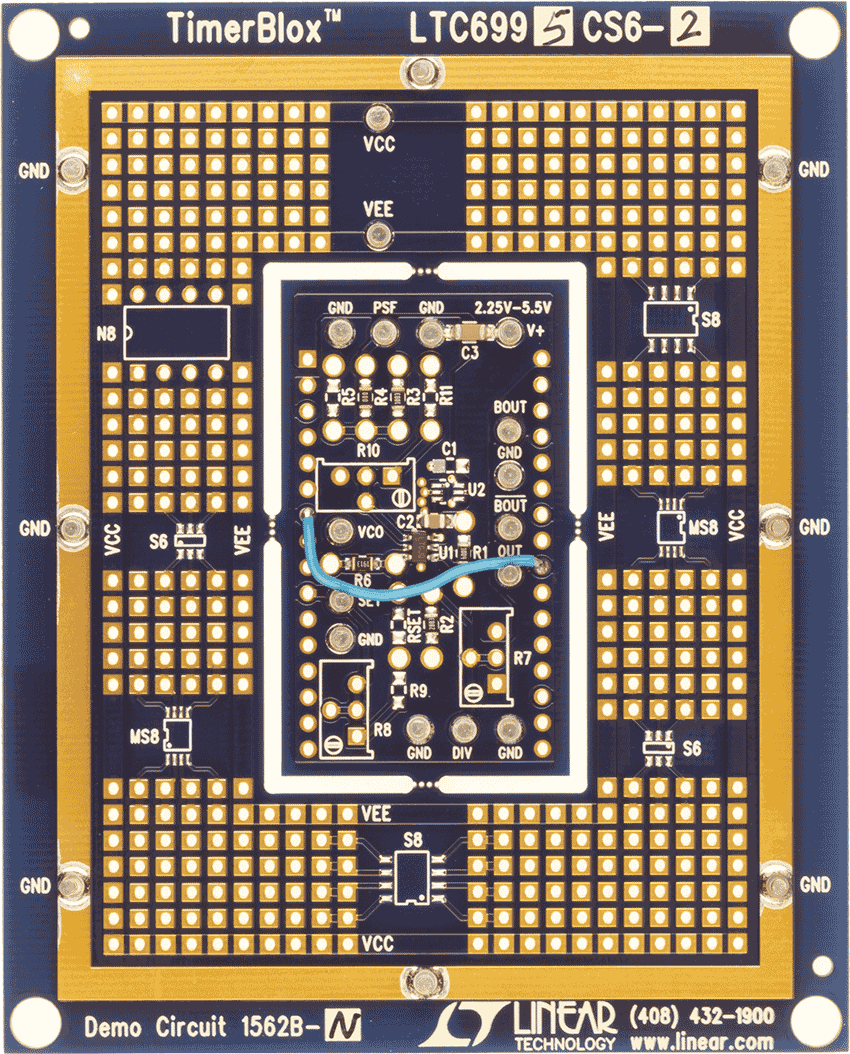

DC1562B - Demo Manual8/22/2013PDF392K
-
シリコン発振器5/24/2011PDF431K
-
正しいタイミング5/1/2019
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC6995-1
LTC6995-2
