LTC694-3.3

3.3Vマイクロプロセッサ監視回路

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$5.39
特長
  • VCC=1Vでのリセット保証
  • LTC694/LTC695とピン互換の3.3Vシステム用デバイス
  • 消費電流： 200μA(標準)
  • RAMチップ・イネーブル信号の高速(標準30ns)ゲート機能搭載

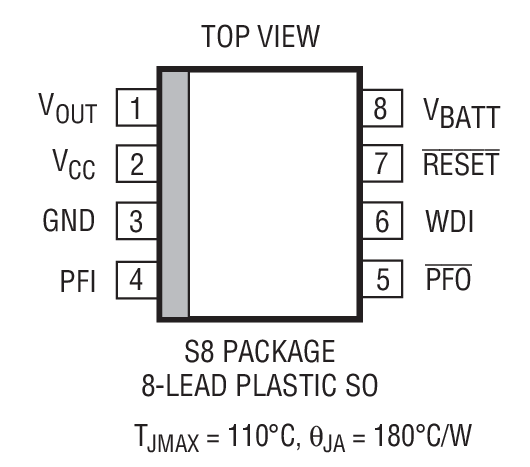

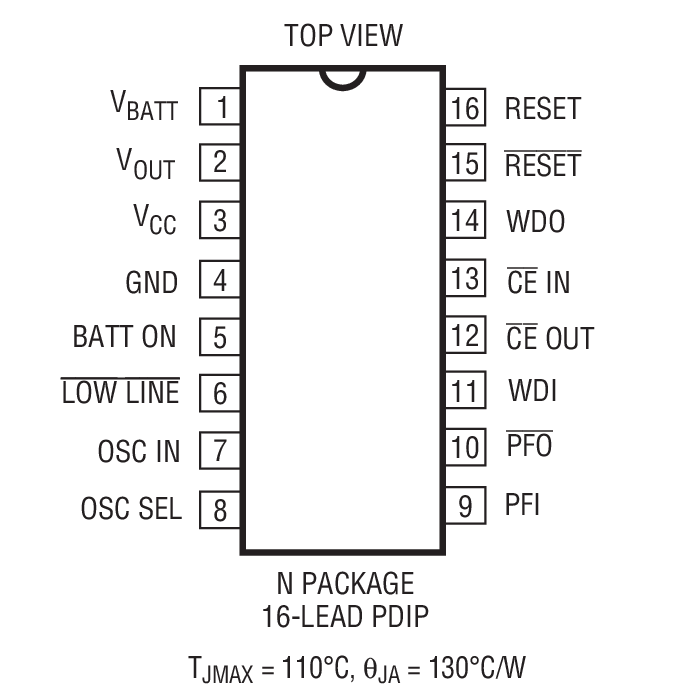

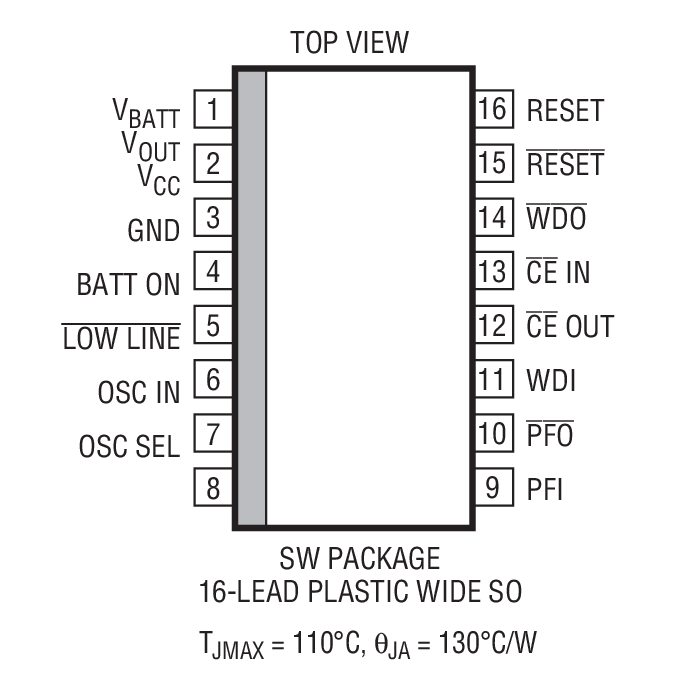

  • SO-8およびS16パッケージ
  • 高精度電圧モニタ： 2.90V
  • 電源OK/リセット遅延時間： 200msまたは可変
  • 最小の外付け部品数
  • スタンバイ時消費電流： 1μA(最大)
  • 電圧モニタにより、パワーフェールまたはバッテリ低下を警告
  • 熱制限機能
  • 全動作温度範囲で性能を規定
製品概要
show more Icon

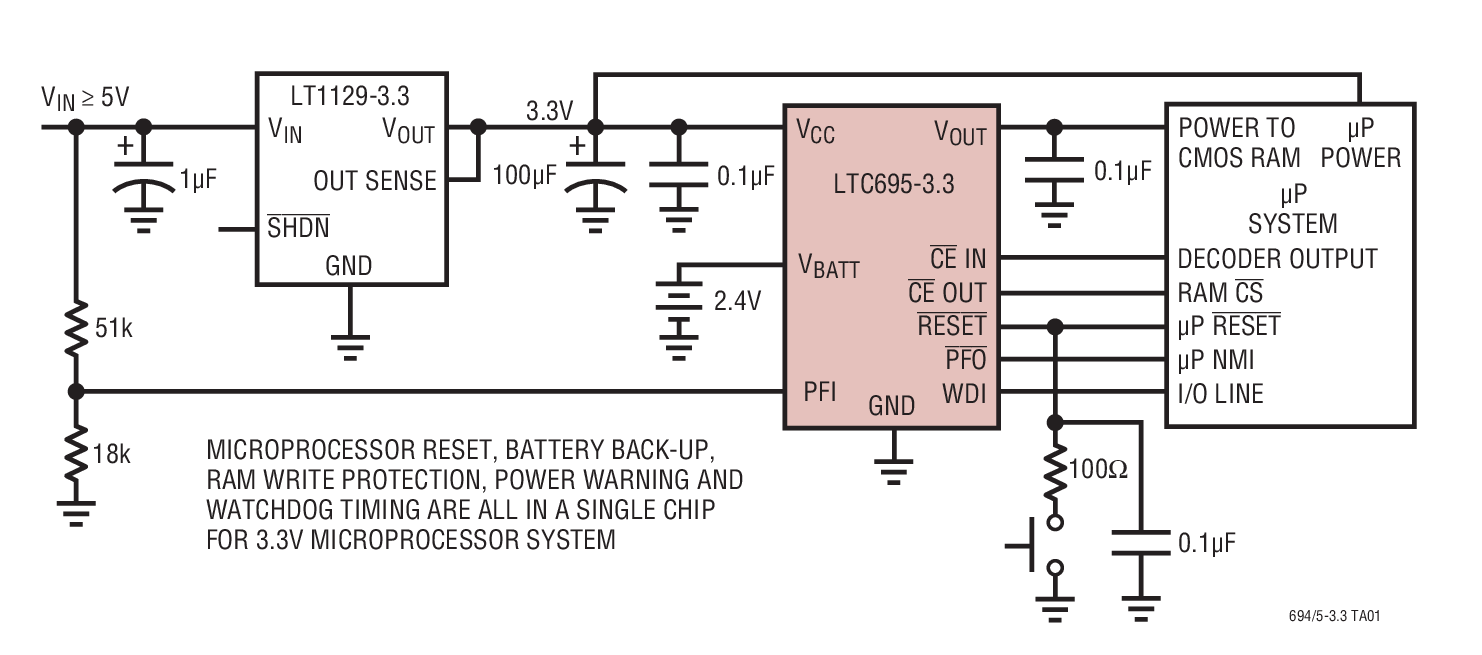

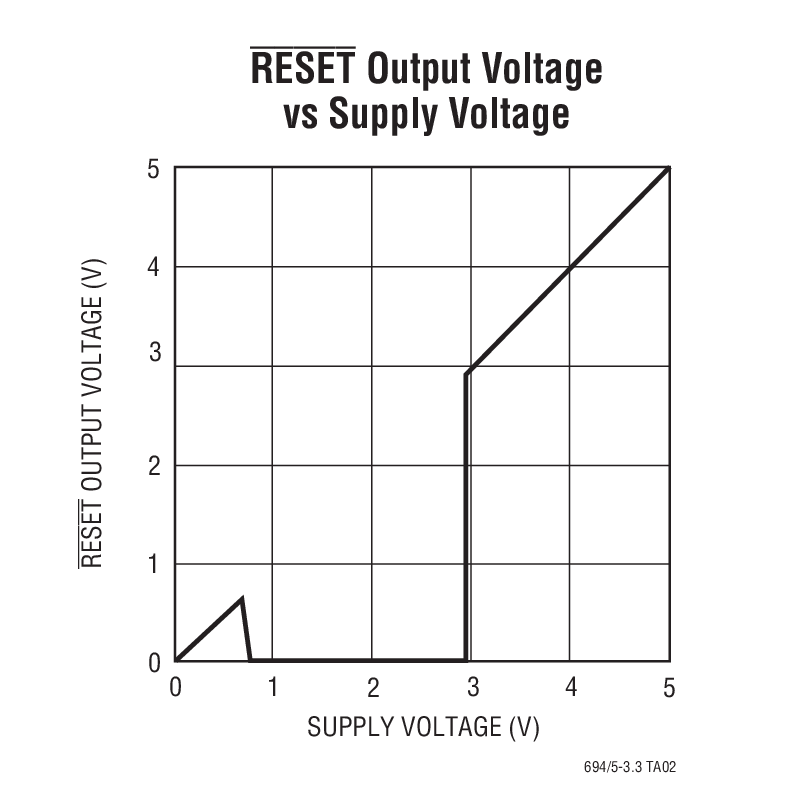

LTC694-3.3/LTC695-3.3は、パワーオン・リセット、バッテリ・バックアップ、RAM書込み保護、パワーフェール警告、ウォッチドック・タイミングなどの完全な3.3V電源監視機能およびバッテリ制御機能を備えています。これらは3.3Vシステム用に最適化された、LTC694/LTC695とピン互換のアップグレード・デバイスです。動作時の消費電力は0.6mW(標準)に、バッテリ・バックアップ・モードでは3μW(最大)に低減されています。電源が2.9V以下に低下したときには、マイクロプロセッサをリセットし、メモリへの書込みを防止します。RESET出力はVCCが最小1Vになった場合でも“L”を維持することが保証されています。

LTC694-3.3/LTC695-3.3は、チャージポンプ型NMOSパワー・スイッチを使用してアクティブなRAMに電力を供給し、低損失と低消費電流を達成します。一次側の電源が落ちた場合には、バッテリ入力ピンに接続されている補助電源が効率的なPMOSスイッチを介してスタンバイ状態のRAMに電力を供給します。

差し迫ったパワーフェールを早期に警告するために、LTC694-3.3/LTC695-3.3はスレッショルド電圧を設定可能なコンパレータを内蔵しています。ウォッチドック・タイマも内蔵しており、ウォッチドッグ入力がプリセットされたタイムアウト期間より前にトグルしない場合、リセット・ピンをアクティブ状態にします。


アプリケーション

  • 3.3V低消費電力システム
  • マイクロプロセッサ電源の高精度モニタ
  • インテリジェント計測器
  • バッテリ駆動コンピュータおよびコントローラ
  • 車載システム
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$5.39
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC694-3.3

資料

2
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 03/18/2010
English

LTC694-3.3/LTC695-3.3: 3.3V Microprocessor Supervisory Circuits Data Sheet

PDFファイルを開く

redirect
194.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R163 Reliability Data redirect icon

43.96 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル

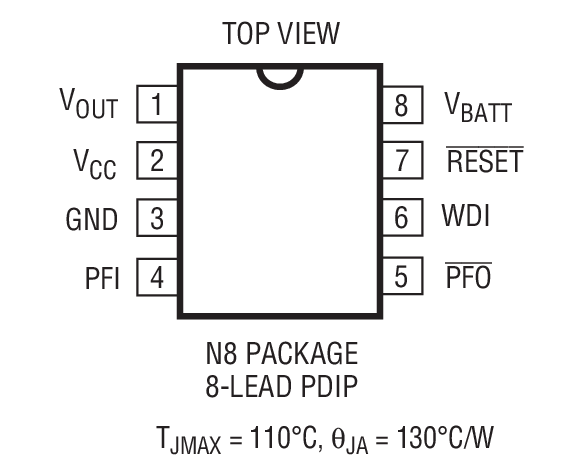

LTC694CN8-3.3#PBF 8-Lead PDIP (Narrow 0.3 Inch) external-link
