製品情報

  • 利得帯域幅積：2GHz
  • –3dBの周波数（AV = 7）：160MHz
  • 低静止電流：最大3.5mA
  • 高いスルーレート：500V/μs
  • 両レールを含む入力同相範囲
  • レール・トゥ・レールの出力振幅
  • 低い広帯域電圧ノイズ：2.75nV/ √Hz
  • 急速な出力の回復
  • 電源電圧範囲：2.5V ～5.25V
  • 入力オフセット電圧：350μV（最大）
  • 大きい出力電流：90mA
  • CMRR：105dB
  • 開ループ利得：60V/mV
  • 動作温度範囲：–40°C～125°C
  • 独立したシャットダウン・ピンのあるMS10パッケージ

LTC6253-7は、高速、低消費電力、レール・トゥ・レール入出力のデュアル・オペアンプです。このデバイスは、電源電流がわずか3.5mAで、2GHzの利得帯域幅積、500V/μsのスルーレート、および2.75nV/√Hzの低い入力換算ノイズを特長としています。

LTC6253-7は広い帯域幅、高スルーレート、低消費電力、低い広帯域ノイズを兼ね備えているので、低電源電圧で高速の信号調整システムに最適です。このデバイスは7以上の閉ループ・ノイズ利得で安定します。LTC6253-7は2.5V ～5.25Vの電源電圧レベルで高効率の性能を維持し、2.7V ～5.0Vの電源電圧レベルで仕様が完全に規定されています。

電源の遮断が必要なアプリケーション向けに、LTC6253-7はシャットダウン・ピンを備えており、これによってアンプをディスエーブルして消費電流を42μAまで低減します。

LTC6253-7は、市販されている多くのオペアンプの差し込み置き換え品として使用して、消費電力を低減することや、入力/出力範囲および性能を向上することができます。


アプリケーション

  • 低電圧、高周波信号処理
  • A/Dコンバータのドライブ
  • レール・トゥ・レールのバッファ・アンプ
  • アクティブ・フィルタ
  • バッテリ駆動機器
LTC6253-7
利得7で安定する2GHz、3.5mAレール・トゥ・レール入出力デュアル・オペアンプ

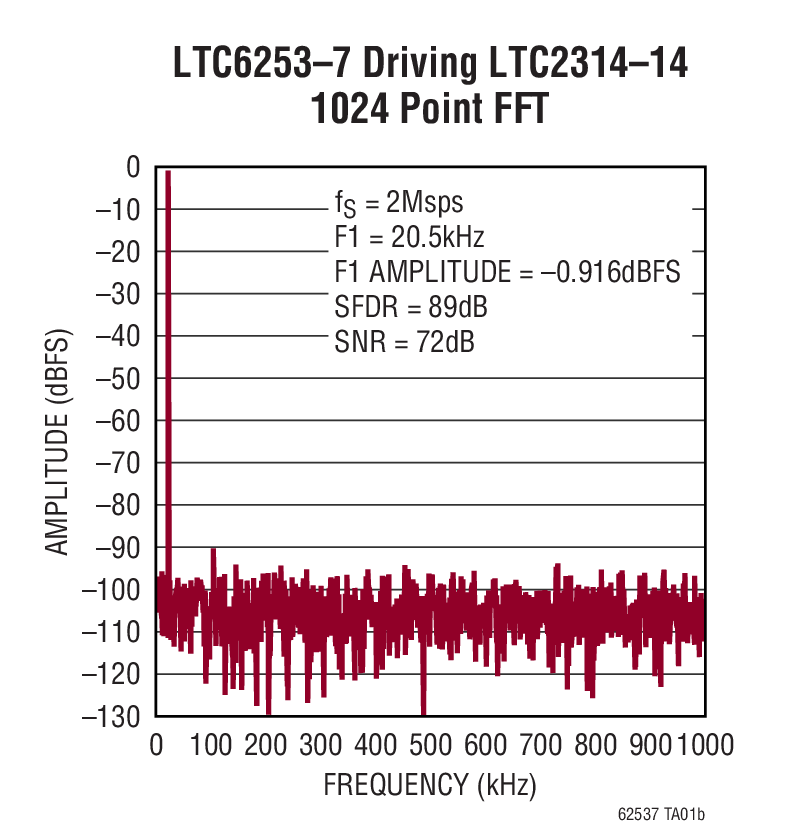

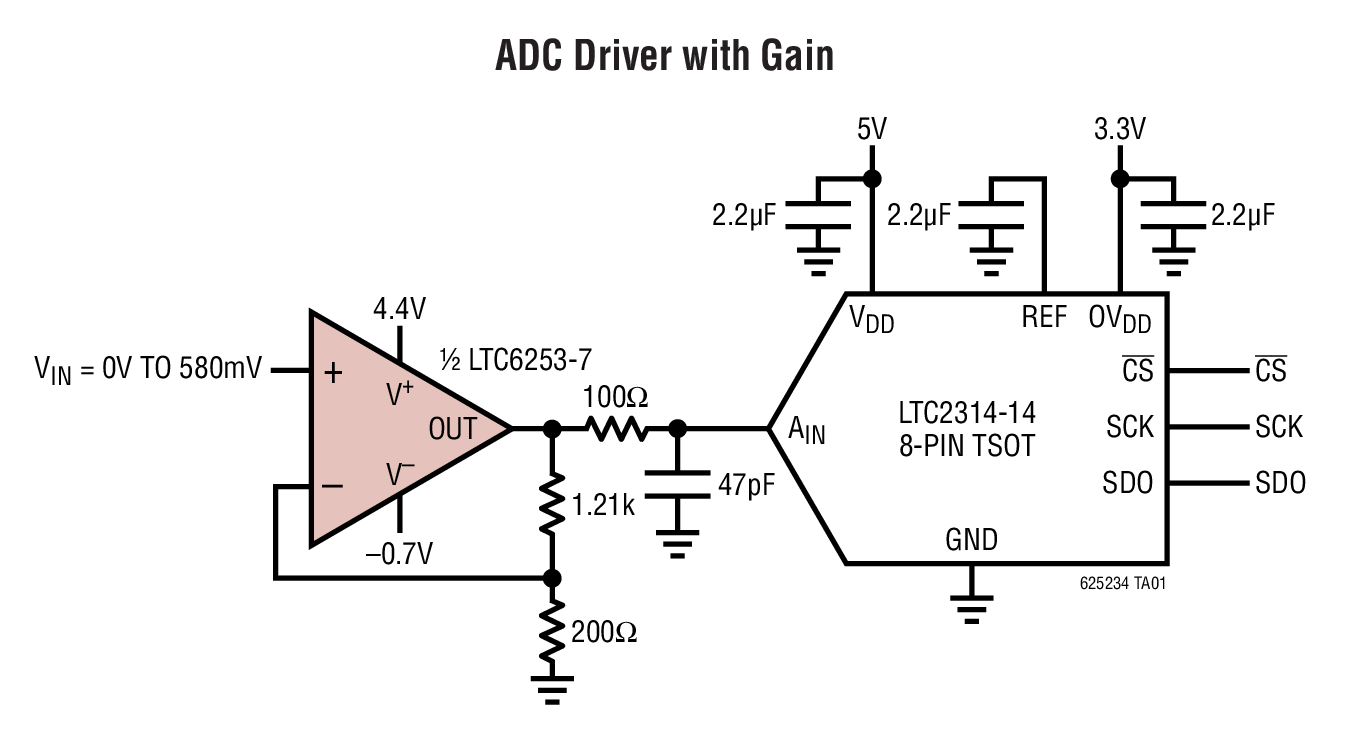

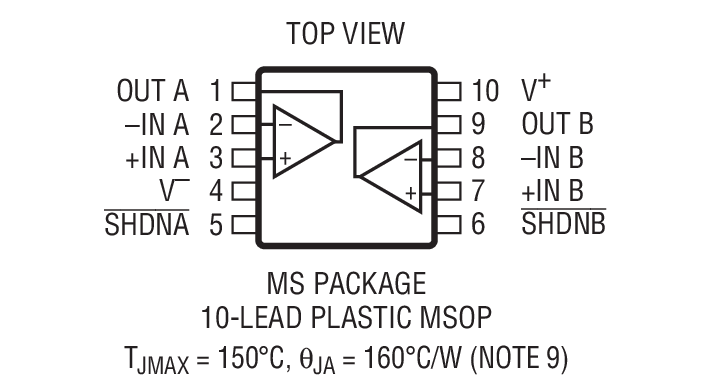

ADC Driver with Gain LTC6253–7 Driving LTC2314–14 1024 Point FFT Product Package 1
