製品概要

機能と利点

  • 0.1Hz～10Hzノイズ: 550nVP-P
  • 入力バイアス電流:
    • 0.2pA（標準、25°C）
    • 最大1pA（LTC6240）
  • 低いオフセット電圧：125μV（最大）
  • 低いオフセット･ドリフト：2.5μV/°C（最大）
  • 利得帯域幅積：18MHz
  • レール･トゥ･レールの出力振幅
  • 電源動作：
    • LTC6240/LTC6241/LTC6242：2.8V～6V
    • LTC6240HV/LTC6241HV/LTC6242HV：2.8V～±5.5V
  • 低い入力容量
  • Hグレードの温度範囲：-40°C～125°C
  • LTC6240（シングル）：高さの低い（1mm）5ピンThinSOT™パッケージとPCBガードリング用の8ピンSOパッケージ
  • LTC6241（デュアル）：8ピンSOおよび小型DFNパッケージ
  • LTC6242（クワッド）：16ピンSSOPおよび5mm×3mm DFNパッケージ

製品概要

LTC6240/LTC6241/LTC6242は、1pAの入力バイアス電流を特長とする、シングル/デュアル/クワッド、低ノイズ、低オフセット、レール･トゥ･レール出力、ユニティゲイン安定CMOSオペアンプです。シングルのLTC6240で最大1pAの入力バイアス電流が保証されています。0.1Hz～10Hzノイズがわずか550nVP-Pで、オフセットがわずか125μVなので、従来のCMOSオペアンプに比べて非常に優れています。また、1kHzで10nV/√Hz以下のノイズが保証されています。18MHzの利得帯域幅と10V/μsのスルーレートに加え、電源電圧範囲が広く、入力容量が低いので、高速信号処理アンプとしての使用に最適です。

これらのオペアンプは、両方の電源レールの30mV以内に振幅する出力段を搭載しているので、低電圧電源アプリケーションにおいて信号のダイナミックレンジを最大限に広げることができます。入力同相範囲は負電源電圧まで拡張されています。これらのデバイスは3Vと5Vで完全に規定され、HVバージョンでは±5Vまでの電源での動作が保証されています。

LTC6240は8ピンSOパッケージと5ピンSOT-23パッケージで供給されます。LTC6241は8ピンSOパッケージで供給されます。また、小型のデュアル･ファインピッチ･リードレス（DFN）パッケージでも供給されるので、コンパクト設計にも対応できます。LTC6242は、16ピンSSOPパッケージと5mm×3mm DFNパッケージで供給されます。


アプリケーション

  • フォトダイオード･アンプ
  • チャージ･カップルド･アンプ
  • 低ノイズ信号処理
  • 医療用計測
  • 高インピーダンス･トランスデューサ･アンプ

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (1)

参考資料

  • すべてを表示 (8)
  • データシート (1)
  • 信頼性データ (1)
  • ユーザ・ガイド (1)
  • Product Selector Card (1)
  • ビデオ (1)
  • 技術記事 (1)
  • 珍問／難問集 (2)
    • Document Type

    ツールおよびシミュレーション

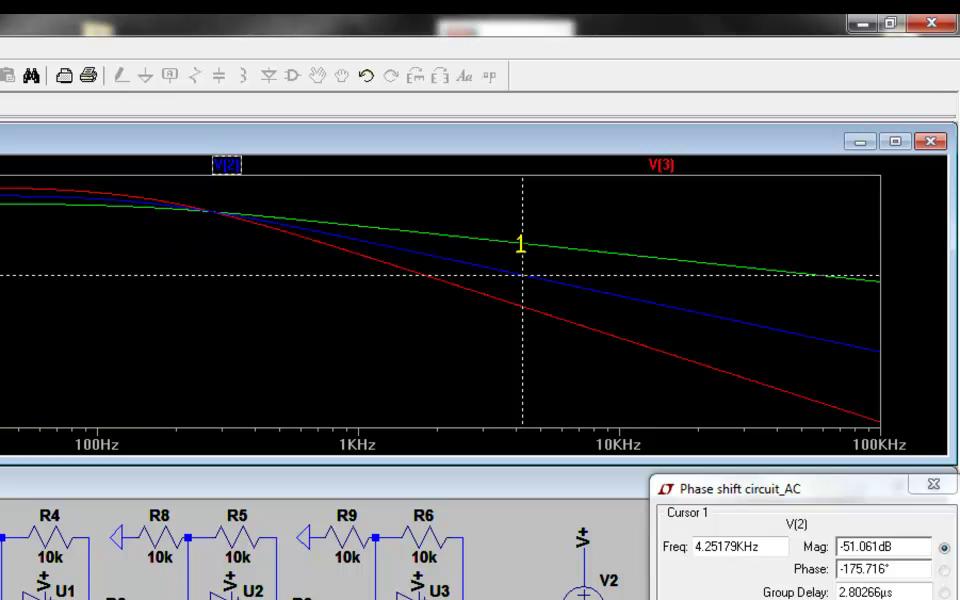

    LTspice
