LTC6228

0.88nV/√Hz730MHz、500V/µs、低歪みレールtoレール出力オペアンプ、シャットダウン付き

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.03
特長
  • 超低電圧ノイズ:0.88nV/√Hz
  • 高速での低歪み:
    • HD2/HD3 < −100dBc(AV = +1、4VP-P、2MHz、RL = 1kΩ)
  • 高スルー・レート:500V/μs
  • GBW = 890MHz
  • –3dB周波数(AV = +1):730MHz
  • 入力オフセット電圧:温度変化によらず最大250μV
  • オフセット・ドリフト:0.4μV/°C
  • 入力コモンモード範囲には負側レールを含む
  • 出力はレールtoレールで振幅
  • 電源電流:16mA/チャンネル(代表値)
  • シャットダウン電源電流:500µA
  • 動作電源範囲:2.8~11.75V
  • 大出力電流:80mA(最小値)
  • 極めて高いオープンループ・ゲイン:5.6V/μV(135dB)、RL = 1kΩ
  • 動作温度範囲:–40°C~125°C
  • 8ピンSOIC、TSOT-23、DC-6ではシングル、DD10、MS8ではデュアル
製品概要
show more Icon

LTC6228/LTC6229は、極めて高速かつ低ノイズで、レールtoレール出力かつユニティ・ゲインで安定のシングル/デュアルオペアンプです。ゲイン帯域幅積(GB積)は890MHz、スルー・レートは500V/μsです。入力換算電圧ノイズはわずか0.88nV/√Hz、歪み性能は2MHzもの大信号についても4VP-Pで−100dBであり、A/Dコンバータの駆動など、高ダイナミック・レンジが必要で高スルー・レートの信号を処理するアプリケーションに最適です。更に、シャットダウン機能を搭載しているほか、バイアス電流除去のための内部回路のイネーブル/ディスエーブルにより、ノイズ特性を最適化できます。

低オフセット、低オフセット・ドリフト、高ゲイン、高CMRRという特長を兼ね備えるLTC6228ファミリは、広いダイナミック・レンジが必要となるアプリケーションに最適な選択肢となっています。

LTC6228ファミリは2.8~11.75Vの電源電圧で卓抜した性能を維持し、デバイスの電源は3V、5V、10V(±5V)と規定されています。入力範囲が負側レールまで拡がり、出力範囲が電源範囲全体を包含しているため、揺れの大きい信号や単電源動作に対応できます。

スペースが限られているPCBレイアウト向けに、LTC6228には2mm × 2mmのDFNパッケージを、LTC6229には3mm × 3mmのDFNパッケージをご用意しています。アプリでは従来のリード型パッケージもご提供しています。多くの高速オペアンプの高性能な置き換え製品として本アンプを採用することにより、速度、ノイズ、歪み、ダイナミック・レンジを向上できます。

アプリケーション

  • 光エレクトロニクス:高速のトランスインピーダンス・アンプ
  • 高ダイナミック・レンジA/Dコンバータを駆動
  • アクティブ・フィルタ
  • ビデオ・アンプ
  • 差動からシングル・エンドへの高速変換
  • 低電圧のHi-Fiアンプ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.03

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6228HDC#TRMPBF
  • HTML
  • HTML
LTC6228HDC#TRPBF
  • HTML
  • HTML
LTC6228HS6#TRMPBF
  • HTML
  • HTML
LTC6228HS6#TRPBF
  • HTML
  • HTML
LTC6228HS8#PBF
  • HTML
  • HTML
LTC6228HS8#TRPBF
  • HTML
  • HTML
LTC6228IDC#TRMPBF
  • HTML
  • HTML
LTC6228IDC#TRPBF
  • HTML
  • HTML
LTC6228IS6#TRMPBF
  • HTML
  • HTML
LTC6228IS6#TRPBF
  • HTML
  • HTML
LTC6228IS8#PBF
  • HTML
  • HTML
LTC6228IS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC6228HS8#PBF

最終販売

LTC6228HS8#TRPBF

最終販売

LTC6228IS8#PBF

最終販売

LTC6228IS8#TRPBF

最終販売

10 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

3 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6228HDC#TRMPBF

最終販売

LTC6228HDC#TRPBF

最終販売

LTC6228HS6#TRMPBF

最終販売

LTC6228HS6#TRPBF

最終販売

LTC6228HS8#PBF

最終販売

LTC6228HS8#TRPBF

最終販売

LTC6228IDC#TRMPBF

最終販売

LTC6228IDC#TRPBF

最終販売

LTC6228IS6#TRMPBF

最終販売

LTC6228IS6#TRPBF

最終販売

LTC6228IS8#PBF

最終販売

LTC6228IS8#TRPBF

最終販売

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC6228HS8#PBF

最終販売

LTC6228HS8#TRPBF

最終販売

LTC6228IS8#PBF

最終販売

LTC6228IS8#TRPBF

最終販売

10 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

3 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6228HDC#TRMPBF

最終販売

LTC6228HDC#TRPBF

最終販売

LTC6228HS6#TRMPBF

最終販売

LTC6228HS6#TRPBF

最終販売

LTC6228HS8#PBF

最終販売

LTC6228HS8#TRPBF

最終販売

LTC6228IDC#TRMPBF

最終販売

LTC6228IDC#TRPBF

最終販売

LTC6228IS6#TRMPBF

最終販売

LTC6228IS6#TRPBF

最終販売

LTC6228IS8#PBF

最終販売

LTC6228IS8#TRPBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-LTC6228

シャットダウン機能を備えた低歪みレールtoレール出力オペアンプLTC6226およびLTC6228の評価

zoom

EVAL-LTC6228

シャットダウン機能を備えた低歪みレールtoレール出力オペアンプLTC6226およびLTC6228の評価

シャットダウン機能を備えた低歪みレールtoレール出力オペアンプLTC6226およびLTC6228の評価

機能と利点

  • プロトタイプを効率的に構築可能
  • ユーザ定義の回路構成
  • エッジ・マウントSMAコネクタを装備
  • テスト装置やその他の回路へ簡単に接続可能
  • RoHS準拠

製品の詳細

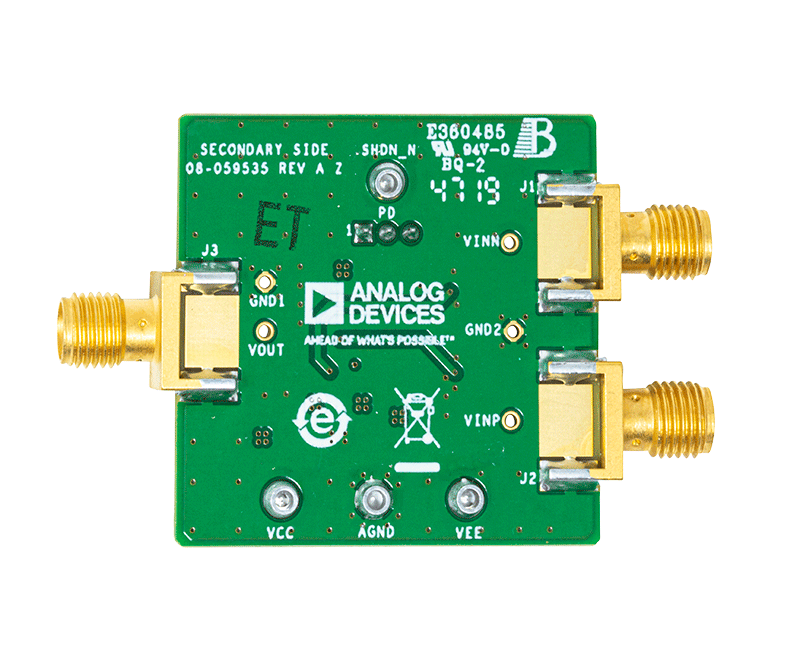

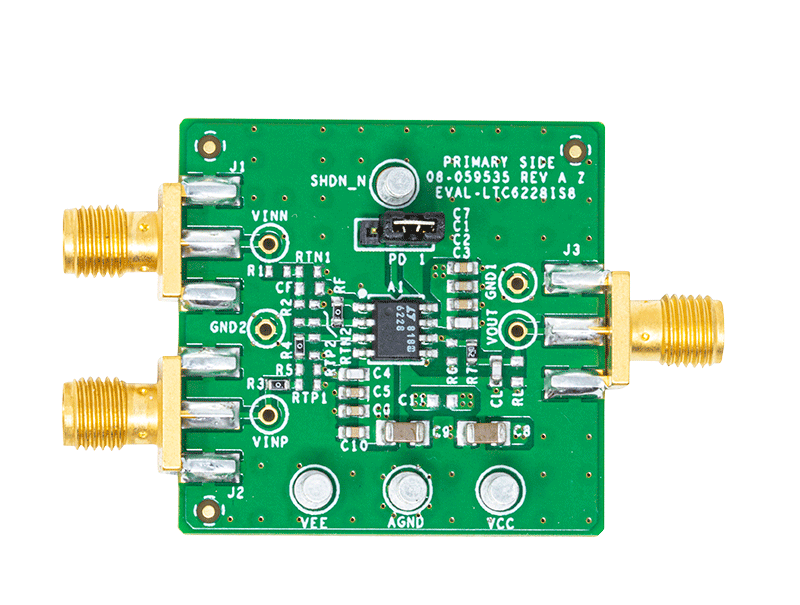

EVAL-LTC6226S8/EVAL-LTC6228IS8では、8ピン、シングル・チャンネル、スモール・アウトライン集積回路(SOIC_N)、150milのオペアンプ、LTC6226およびLTC6228の評価が可能です。EVAL-LTC6226S8およびEVAL-LTC6228IS8は、ポスト・ローパス・フィルタを備えたバッファ構成の事前装着ボードです。この構成により、LTC6226とLTC6228を高速アナログ・デジタル・コンバータ(ADC)ドライバとして使用できます。この他EVAL-LTC6226S8/EVAL-LTC6228IS8は、オペアンプの代表的な構成をサポートしており、アクティブ・フィルタを含むLTC6226とLTC6228の代表的なアプリケーションのための機能を備えています。SHDN_Nピンは、VCCピン、VEEピン、または外部電圧駆動にシャントできます。
