製品概要

機能と利点

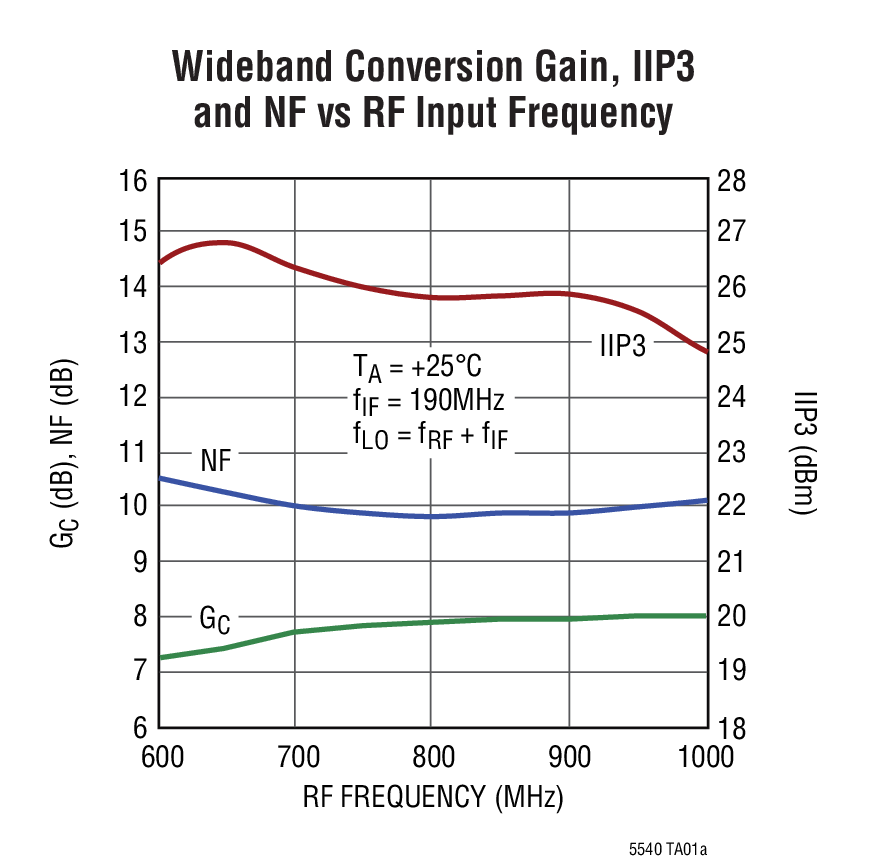

  • 変換利得:7.9dB(900MHz時)
  • IIP3:25.9dBm(900MHz時)
  • ノイズフィギュア: 9.9dB(900MHz時)
  • NF@+5dBmブロッキング:16.2dB
  • 高い入力P1dB
  • 3.3V電源、消費電力が640mW
  • シャットダウン・ピン
  • 50ΩシングルエンドのRF およびLO 入力
  • LO入力はシャットダウン時にも50Ωに整合
  • 高い絶縁性をもつLO スイッチ
  • LOドライブ・レベル: 0dBm
  • 優れたLO-RF絶縁およびLO-IF絶縁
  • 小型ソリューション

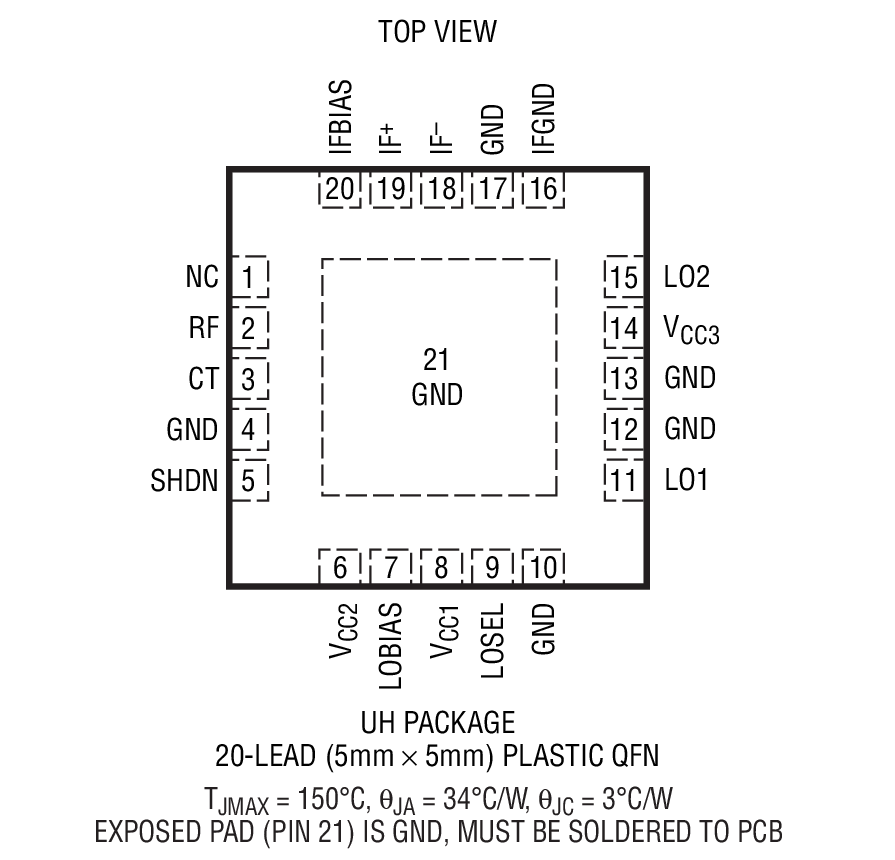

  • 20ピン(5mm × 5mm) QFNパッケージ

製品概要

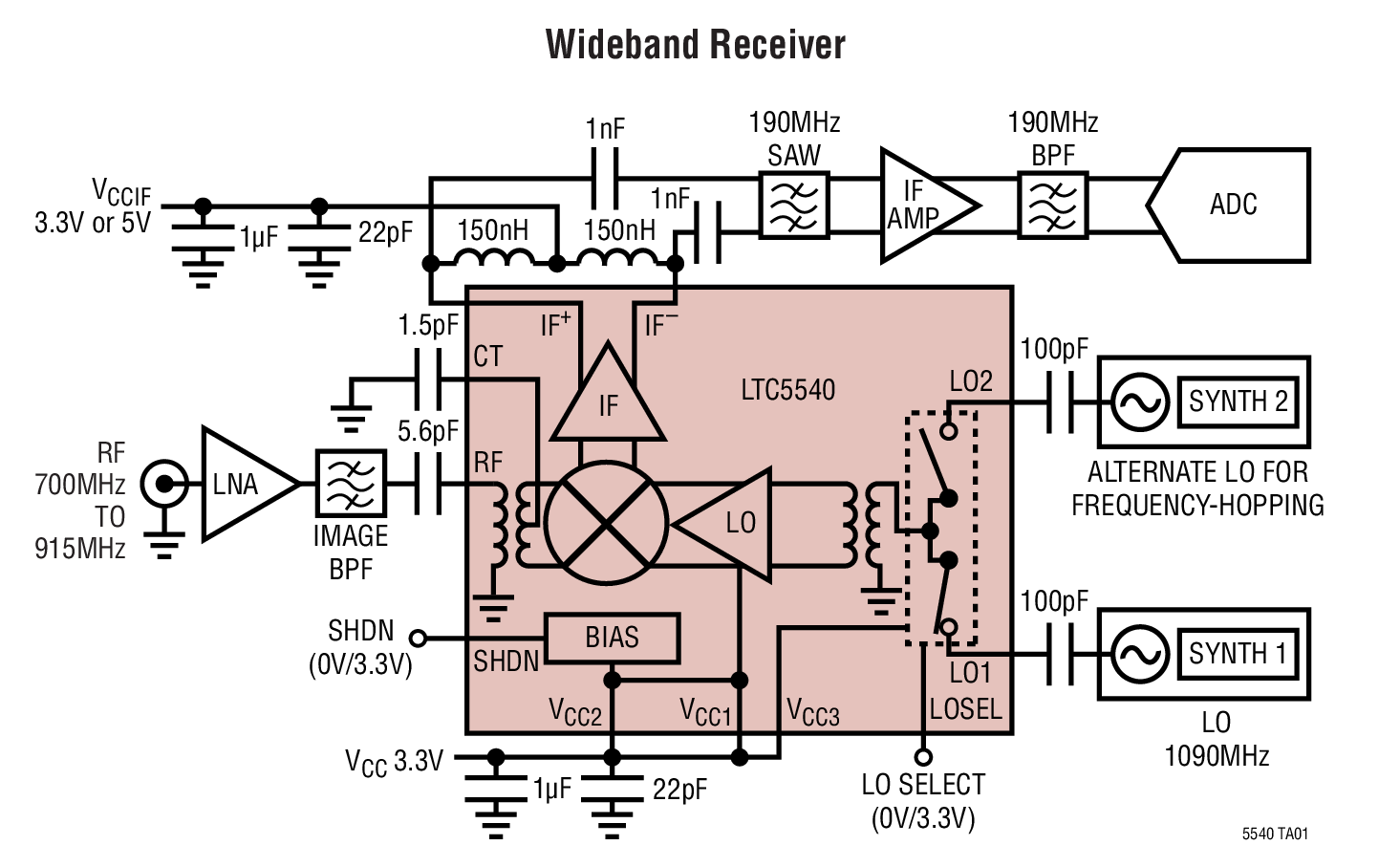

LTC5540は、600MHz~4GHzの周波数範囲をカバーする、利得の高い高ダイナミックレンジ・パッシブ・ダウンコンバーティング・ミキサ・ファミリのデバイスです。LTC5540は0.6GHz~1.3GHzのRF アプリケーション向けに最適化されています。最適な性能を得るためには、LO周波数が0.7GHz~1.2GHzの範囲内にあることが必要です。標準的なアプリケーションとして、700MHz~915MHzのRF入力とハイサイドLOを備えたLTE仕様やGSM仕様のレシーバがあります。

LTC5540は3.3V動作向けに設計されていますが、P1dBを最大にするためIFアンプを5Vで駆動することができます。高速スイッチングを行う内蔵のSPDT LOスイッチは、高い絶縁性を保ちつつ、2つのアクティブLO信号を受け取ることができます。

LTC5540は変換利得が高く高ダイナミックレンジなので、高選択度レシーバのデザインに損失の大きなIFフィルタを使用することができ、同時に、ソリューション全体のコスト、ボードスペース、システムレベルの変動を最小限に抑えます。




アプリケーション

  • ワイヤレス・インフラストラクチャ・レシーバ
    (LTE, GSM, W-CDMA)
  • ポイント-ポイント間のマイクロ波リンク
  • 高ダイナミックレンジ・ダウンミキサ・アプリケーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

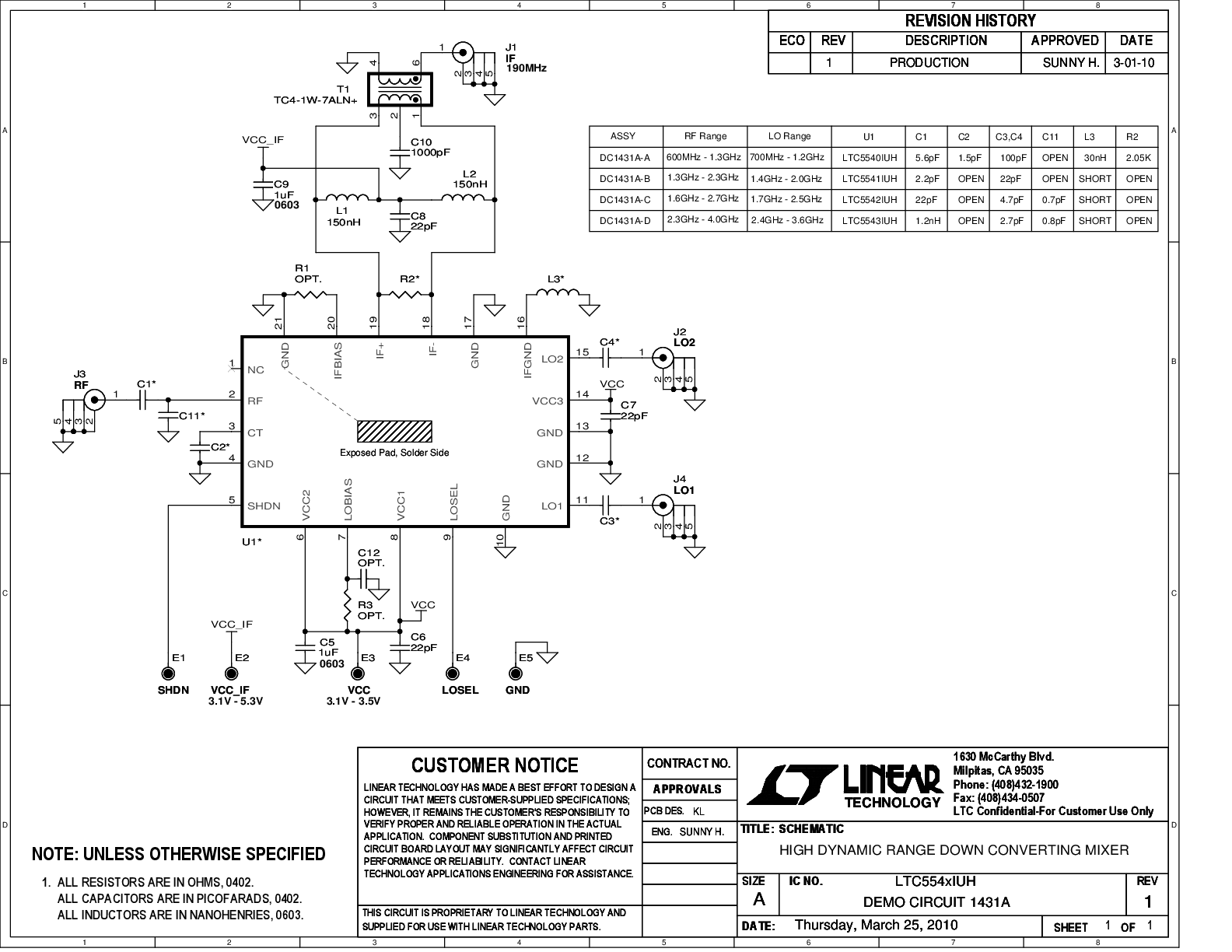

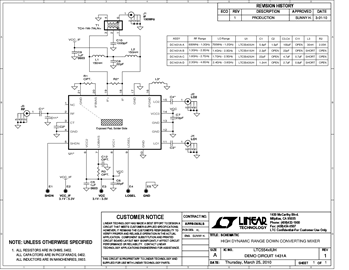

評価キット (1)

ツールおよびシミュレーション

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

おすすめ製品

LTC5540 コンパニオン製品

推奨 ADC Drivers

推奨 ADCs

推奨 Output Amplifiers

推奨 Suggested Oscillator

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC5540IUH#PBF 材料宣誓書(MD) 信頼性データ 20-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
LTC5540IUH#TRPBF 材料宣誓書(MD) 信頼性データ 20-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
ウェハ・ファブリケーション・データ R550 Reliability Data
