製品概要

機能と利点

  • 2つの独立した温度補償付きショットキー・ダイオードRFピーク検出器を内蔵
  • 2GHzでのチャネル間絶縁度:45dB
  • 広い入力周波数範囲:300MHz~11GHz
  • 広い入力パワーレンジ:-32dBm~12dBm
  • 利得 = 2Xのバッファされた検出器出力
  • 調整可能なVOUT起動電圧
  • 広いVCC範囲:2.7V~6V
  • 低い動作電流:500μA/チャネル
  • 低いシャットダウン電流: < 2μA/チャネル
  • 4mm×3mm DFNパッケージ

製品概要

LTC5533は、300MHz~11GHzの動作範囲をもつRFアプリケーション向けのデュアル・チャネルRFパワー検出器です。2つの独立した温度補償付きショットキー・ダイオード・ピーク検出器とバッファ・アンプを組み合わせて、小型の4mm×3mm DFNパッケージに集積しています。

内蔵のショットキー・ダイオードを使用して、RF入力電圧のピーク値を検出します。検出された電圧はバッファされ、VOUTピンへ供給されます。省電力のシャットダウン・モードでは、消費電流が2μA/チャネル以下に低減されます。初期出力起動電圧は、VOSピンを使用して高精度で調整可能です。

LTC5533は-32dBm~12dBmの入力パワーレベルで動作します。


アプリケーション

  • PA順方向および逆方向パワー・モニタ
  • デュアルPA送信パワー制御
  • 802.11a、802.11b、802.11g、802.15、WiMAX
  • PA線形化
  • 固定ワイヤレス・アクセス
  • RFパワー・アラーム
  • エンベロープ検出器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

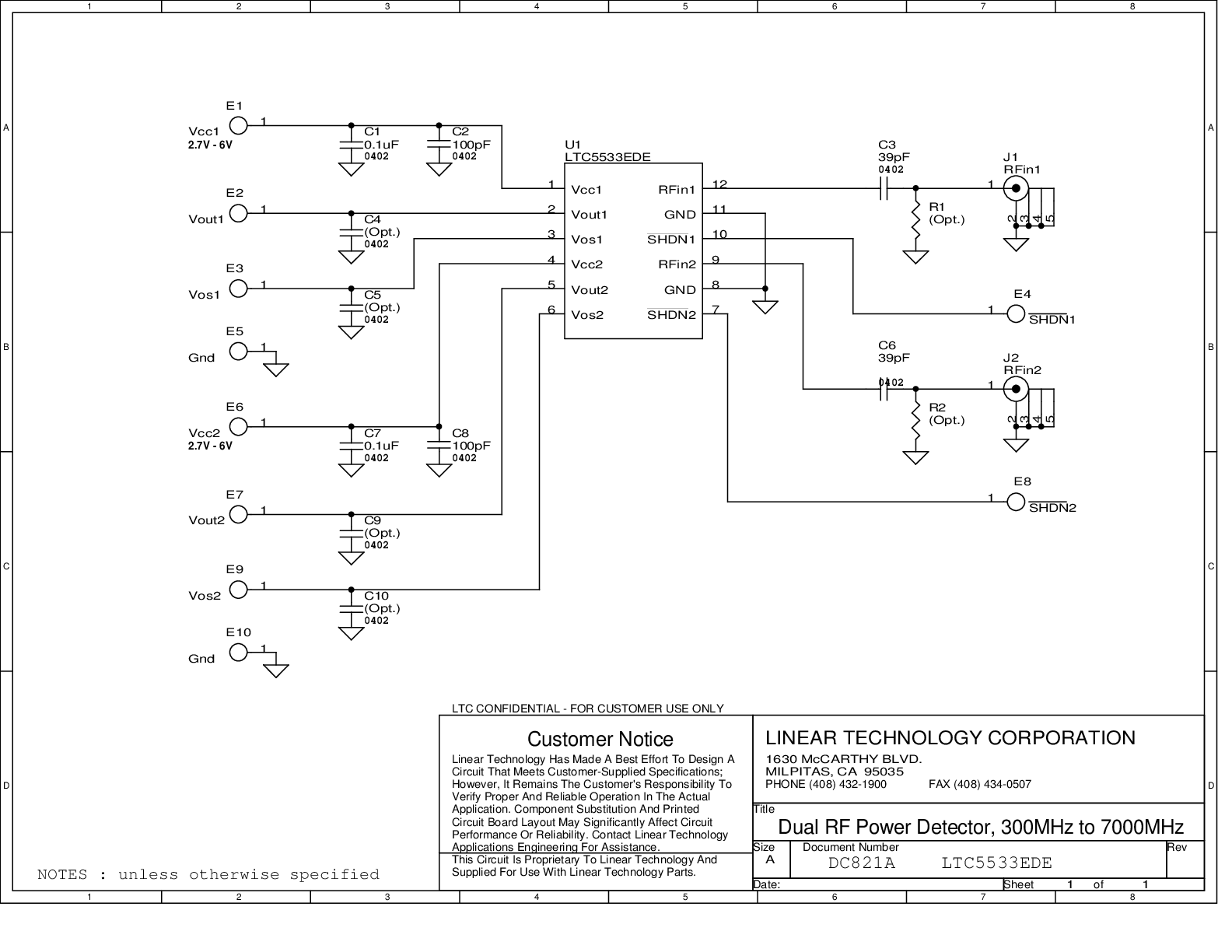

評価キット (1)

おすすめ製品

LTC5533 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC5533EDE#PBF 材料宣誓書(MD) 信頼性データ 12-Lead DFN (4mm x 3mm w/ EP)
LTC5533EDE#TRPBF 材料宣誓書(MD) 信頼性データ 12-Lead DFN (4mm x 3mm w/ EP)
