製品概要
機能と利点
- 温度補償されたショットキー・ダイオードRF検出器を内蔵
- 広い入力周波数範囲：300MHz～7GHz
- 広い入力パワーレンジ：-32dBm～10dBm
- 利得を外部で制御するバッファ付検出器出力
- 高精度VOUTオフセット制御
- 低い起動電圧：利得 = 2xで120mV±35mV
- 広いVCC範囲：2.7V～6V
- 低い動作電流：500μA
- 高さの低い（1mm）SOT-23パッケージと小型6ピン(2mm×2mm)DFNパッケージ
製品概要
LTC5532は、300MHz～7GHzの動作範囲をもつRFアプリケーション向けRFパワー検出器です。温度が補償されたショットキー・ダイオード・ピーク検出器とバッファ・アンプを組み合わせて、小型のThinSOT™ または（2mm×2mm）DFNパッケージに集積しています。電源電圧範囲は、1セル・リチウムイオンまたは3セルNiMHでの動作に対して最適化されています。
内蔵のショットキー・ダイオードを使用して、RF入力電圧のピーク値を検出します。検出された電圧はバッファされ、VOUTピンへ供給されます。
LTC5532の出力バッファ利得は外付け抵抗を介して設定されます。120mV±35mVの初期起動電圧は、VOSピンを使用して高精度で調整可能です。
LTC5532は-32dBm～10dBmのRF入力パワーレベルで動作します。
アプリケーション
- 802.11a、802.11b、802.11g、802.15
- マルチモード・モバイル電話製品
- 光データリンク
- 無線データ・モデム
- 無線およびケーブル・インフラストラクチャ
- RFパワー・アラーム
- エンベロープ検出器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R450 Reliability Data3/22/2018
-

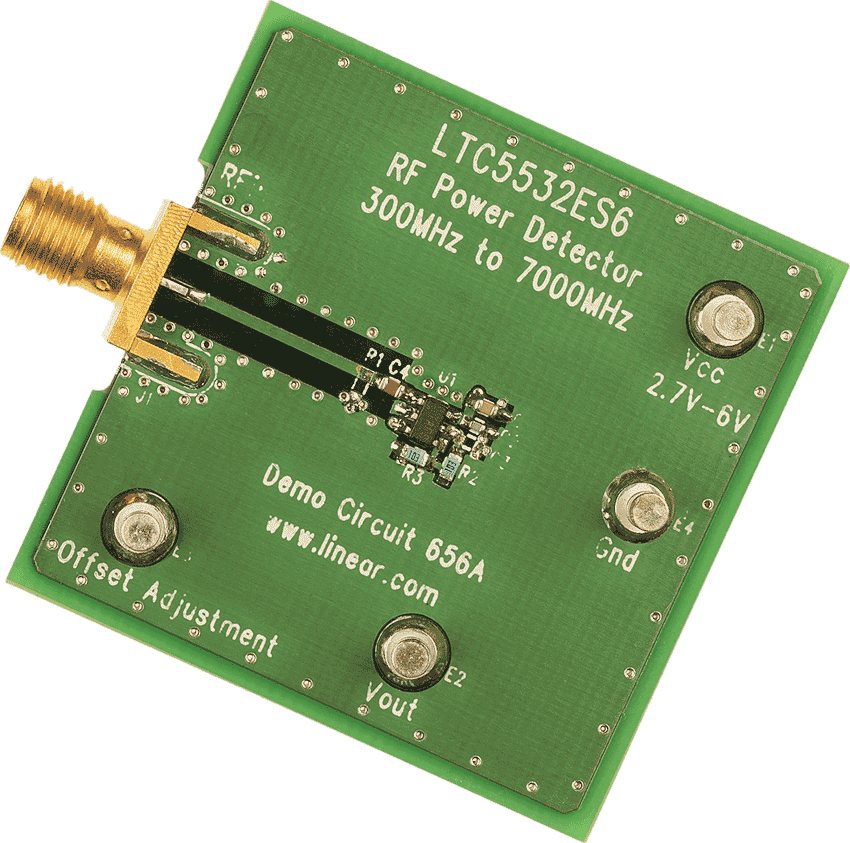

DC656A - Demo Manual9/24/2009
-
DN335 パワーの検出と制御用の広帯域RF IC2/25/2008
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC5532
S-Parameters
UNDEFINED
LTC5532 S-Parameters
undefined
おすすめ製品
LTC5532 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC5532EDC#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LTC5532EDC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LTC5532ES6#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC5532ES6#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| ウェハ・ファブリケーション・データ | R450 Reliability Data |
