特長
- 温度補償されたショットキー・ダイオードRF検出器を内蔵
- 広い入力周波数範囲:300MHz~7GHz
- 広い入力パワーレンジ:-32dBm~10dBm
- 利得を外部で制御するバッファ付検出器出力
- 低い起動電圧:利得 = 2Xで120mV±35mV
- 広いVCC範囲:2.7V~6V
- 低い動作電流:500μA
- 低いシャットダウン電流:2μA 以下
- 高さの低い(1mm)SOT-23パッケージ
製品概要
LTC5530は、300MHz~7GHzの動作範囲をもつRFアプリケーション向けRFパワー検出器です。温度補償されたショットキー・ダイオード・ピーク検出器とバッファ・アンプを組み合わせて、小型のThinSOT™パッケージに集積しています。電源電圧範囲は、1セル・リチウムイオン・バッテリまたは3セルNiMHバッテリでの動作に対して最適化されています。
内蔵のショットキー・ダイオードを使用して、RF入力電圧のピーク値を検出します。検出された電圧はバッファされ、VOUTピンへ供給されます。 LTC5530の出力バッファ利得は外付け抵抗を介して設定されます。 省電力のシャットダウン・モードでは、消費電流が2μA以下に低減されます。
LTC5530は-32dBm~10dBmの入力パワーレベルで動作します。
アプリケーション
- 802.11a、802.11b、802.11g、802.15、802.16
- マルチモード・モバイル電話製品
- 光データリンク
- 無線データ・モデム
- 無線およびケーブル・インフラストラクチャ
- RFパワー・アラーム
- エンベロープ検出器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
最低価格:$1.87
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC5530
資料
4
Filters
1つが該当
すべて
すべて
データシート
2
信頼性データ
1
更新 03/22/2018
English
R450 Reliability Data
20.4 K
ユーザ・ガイド
1
更新 09/24/2009
English
DC715A - Demo Manual
344.00K
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
設計リソース 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC5530ES6#TRMPBF | 6-Lead TSOT-23 |
|
|
LTC5530ES6#TRPBF | 6-Lead TSOT-23 |
|
- LTC5530ES6#TRMPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC5530ES6#TRPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
コンパニオン製品 1
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
シングル・チャンネルA/Dコンバータ1 |
||||
製造中 |
TSOT-23パッケージの500ksps 12ビット・シリアルADC |
評価用キット
評価用キット 1
DC715A
LTC5530ES6 | RF Power Detector, 300MHz to 7000MHz
製品の詳細

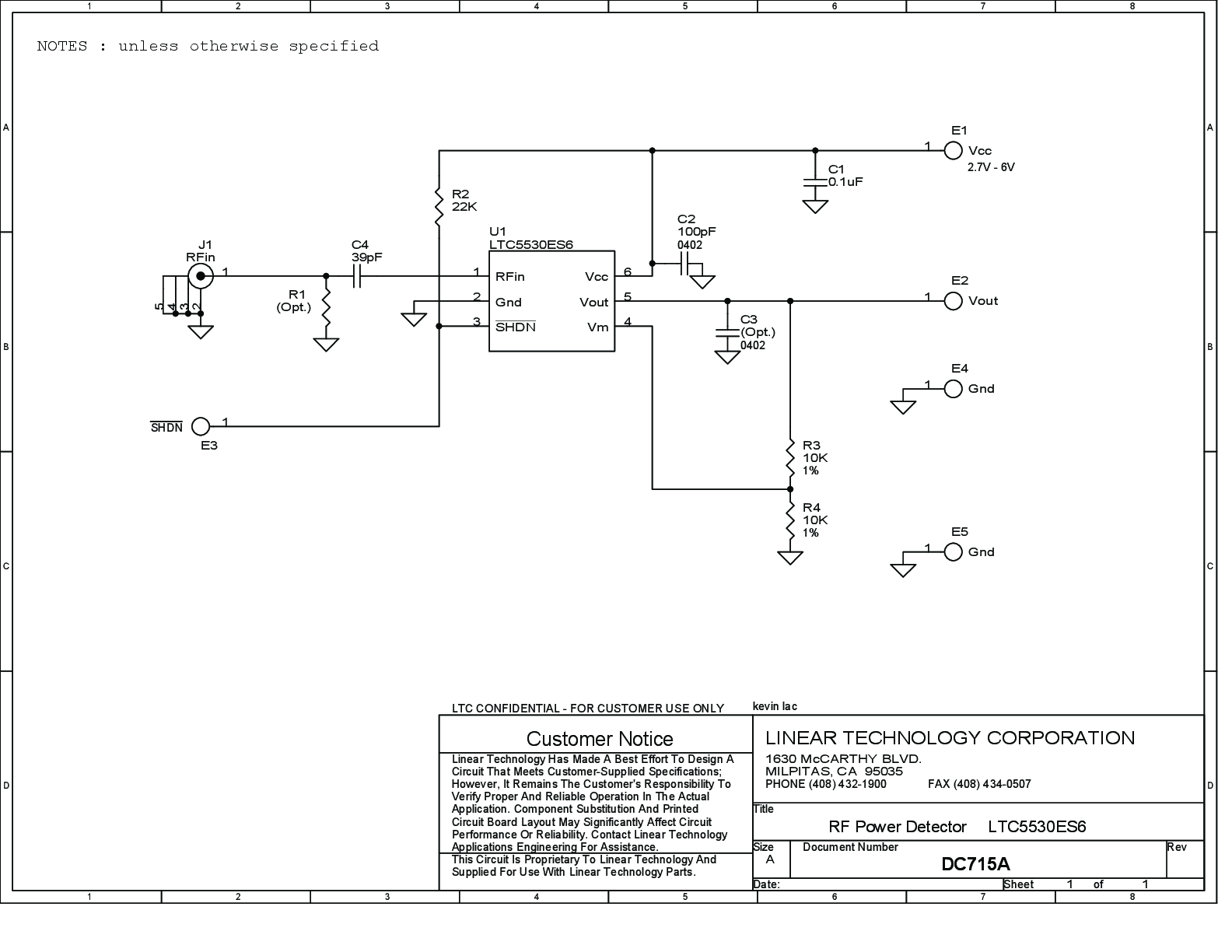

DC715A: Demo Board for the LTC5530 Precision 300MHz to 7GHz RF Detector with Shutdown and Gain Adjustment.
