LTC5508
製造中SC70パッケージのバッファ出力付き300MHz～7GHz RFパワー検出器
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$2.07
Viewing:
製品情報
- 温度補償されたショットキー・ダイオードRF検出器を内蔵
- 広い入力周波数範囲：300MHz～7GHz
- 広い入力パワーレンジ：-32dBm～12dBm
- バッファ付検出器出力
- 広いVCC範囲：2.7V～6V
- 低い動作電流：550μA
- 低いシャットダウン電流：2μA以下
- SC70パッケージ
LTC5508は、300MHz～7GHzの動作範囲をもつRFアプリケーション向けRFパワー検出器です。温度が補償されたショットキー・ダイオード・ピーク検出器とバッファ・アンプを組み合わせて、小型のSC70パッケージに集積しています。電源電圧範囲は、1セル・リチウムイオンまたは3セルNiMHでの動作に対して最適化されています。
内蔵のショットキー・ダイオードを使用して、RF入力電圧のピーク値を検出します。検出された電圧はバッファされ、VOUTピンへ供給されます。省電力のシャットダウン・モードでは、消費電流が2μA以下に低減されます。

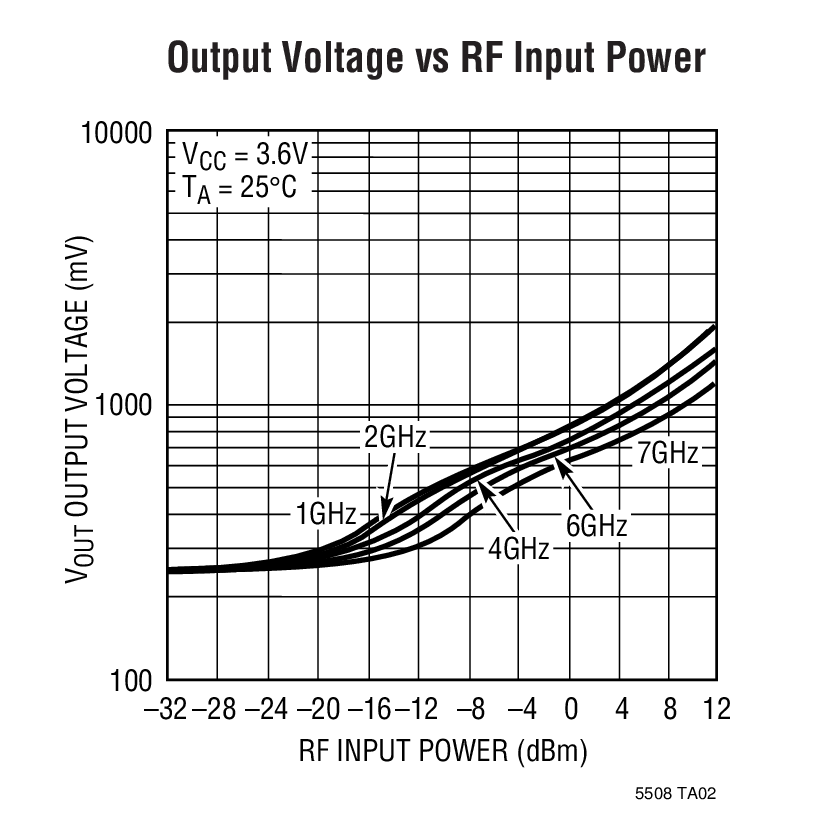

LTC5508は-32dBm～12dBmの入力パワーレベルで動作します。
アプリケーション
- 802.11a、802.11b、802.11g、802.15
- マルチモード・モバイル電話製品
- 光データリンク
- ワイヤレス・データ・モデム
- ワイヤレスおよびケーブル・インフラストラクチャ
- RFパワー・アラーム
- エンベロープ検出器
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 2

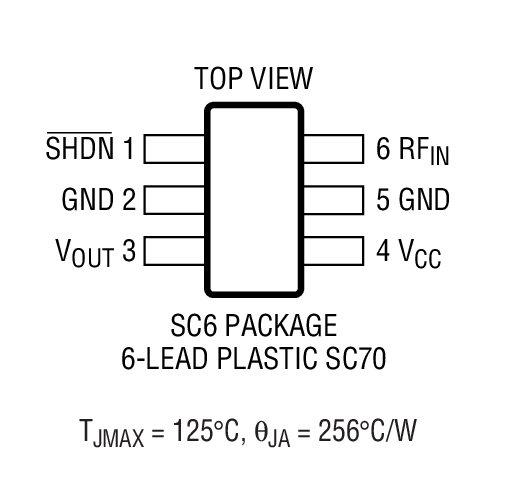

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC5508ESC6#TRMPBF | 6-Lead SC70 | ||
| LTC5508ESC6#TRPBF | 6-Lead SC70 |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエストツールおよびシミュレーション
Sパラメータ 1
評価用キット

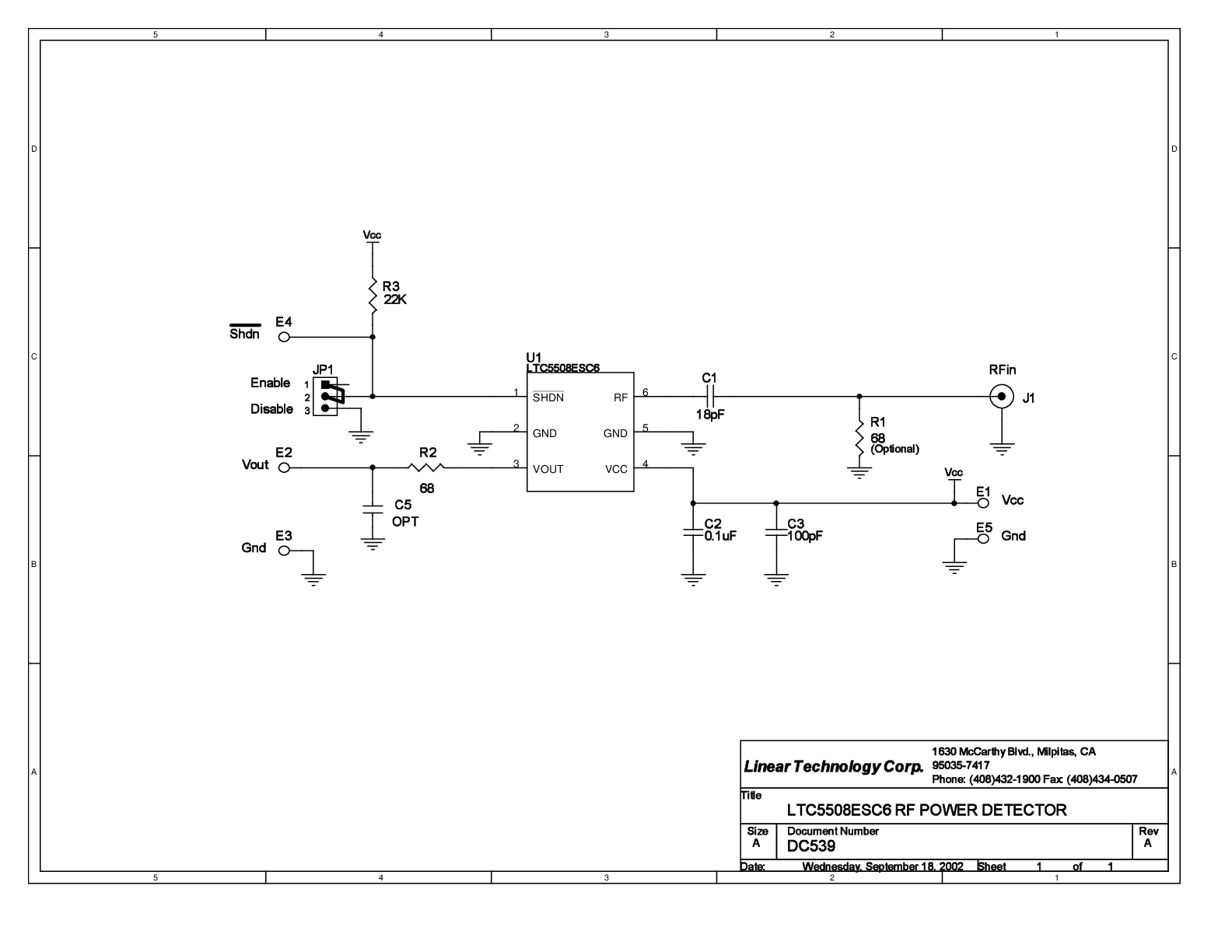

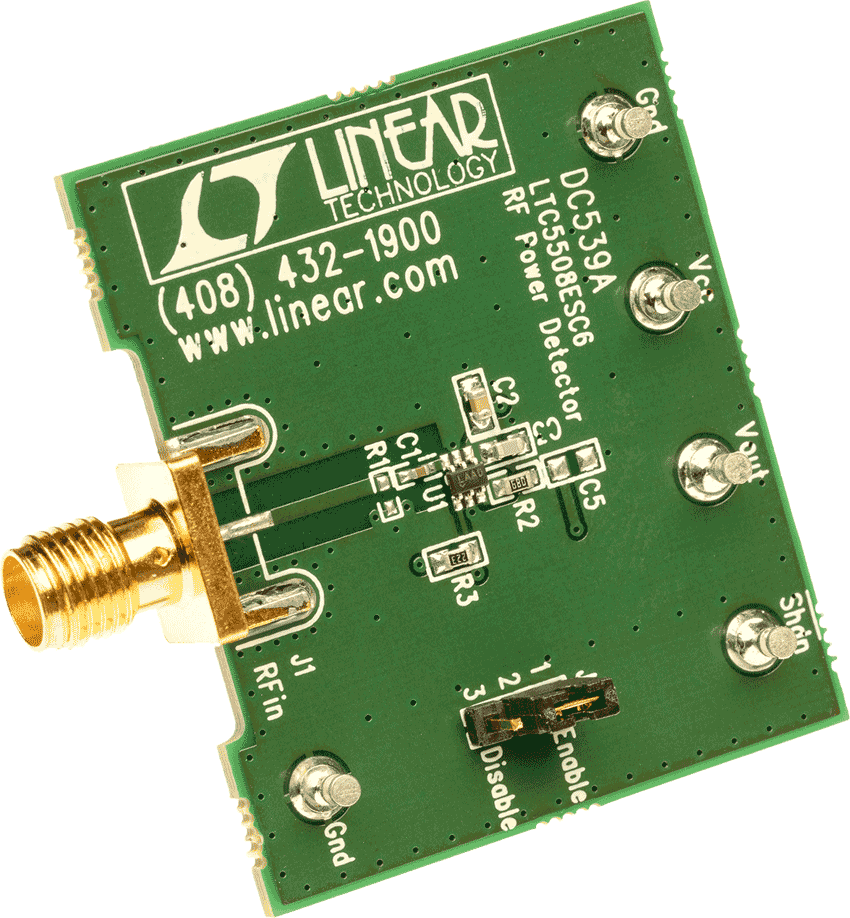

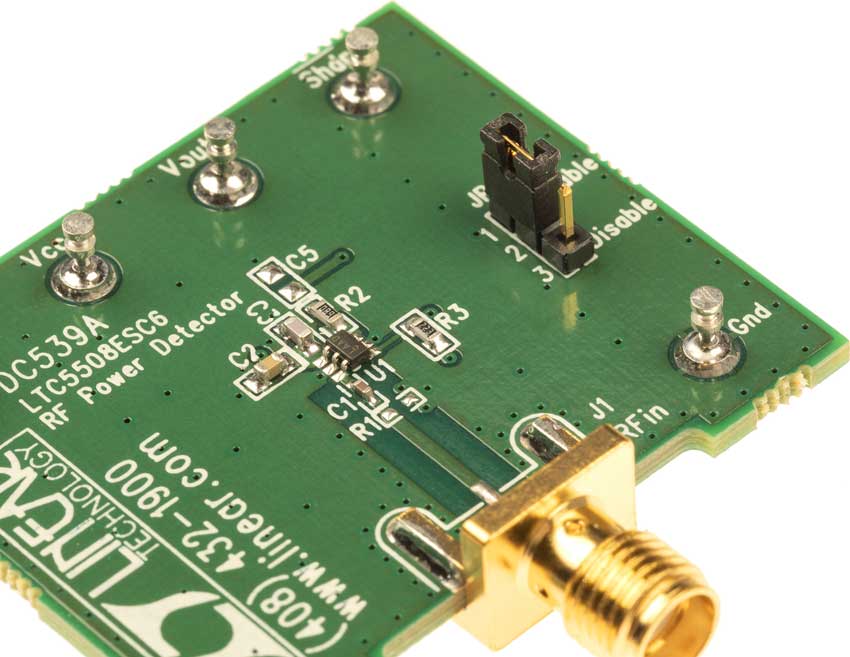

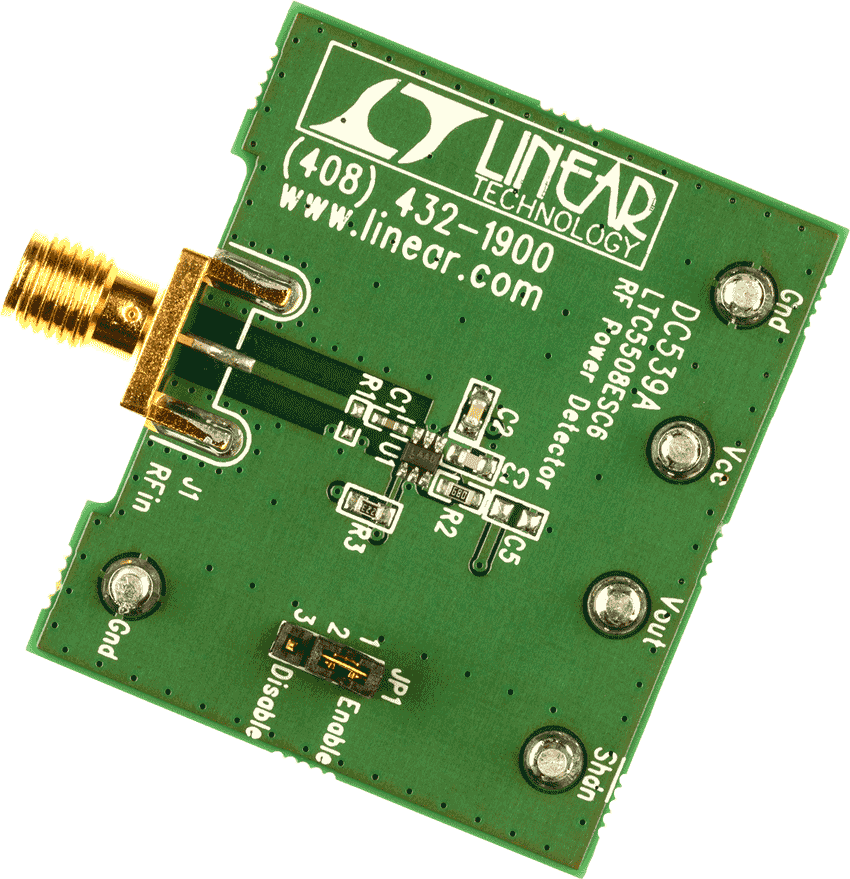

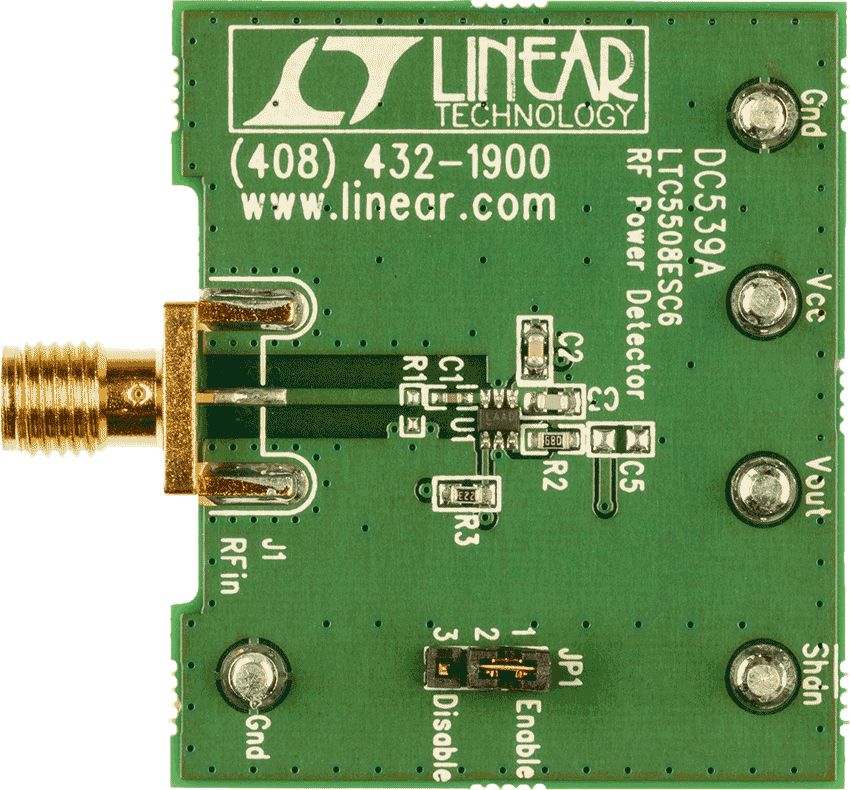

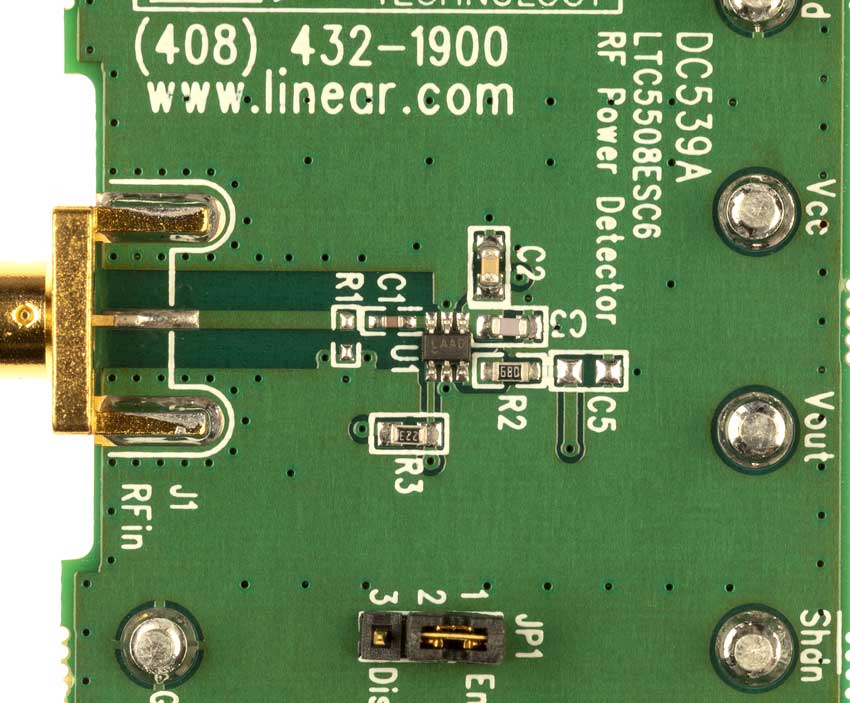

LTC5508ESC6 | 7GHz RF Power Detector
