製品概要

機能と利点

  •   温度保証されたショットキー・ダイオードRF検出器を内蔵

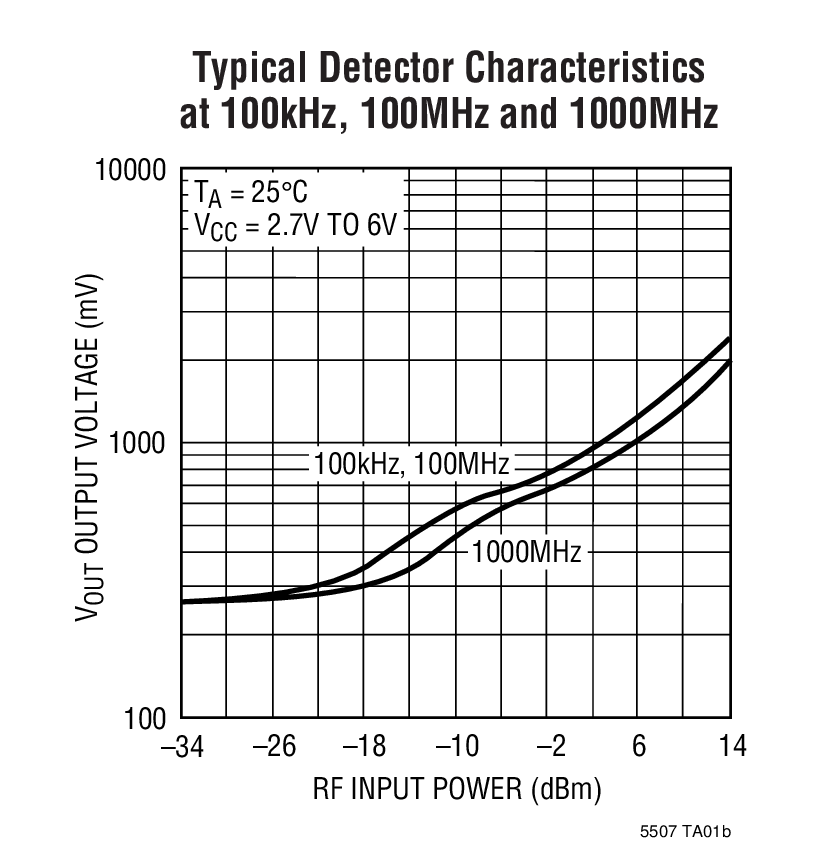

  •   広い入力パワーレンジ:-34dBm~14dBm
  •   非常に広い入力周波数範囲:100kHz~1000MHz
  •   バッファ出力
  •   広いVCC範囲:2.7V~6V
  •   低い動作電流:550μA
  •   低いシャットダウン電流:2μA以下

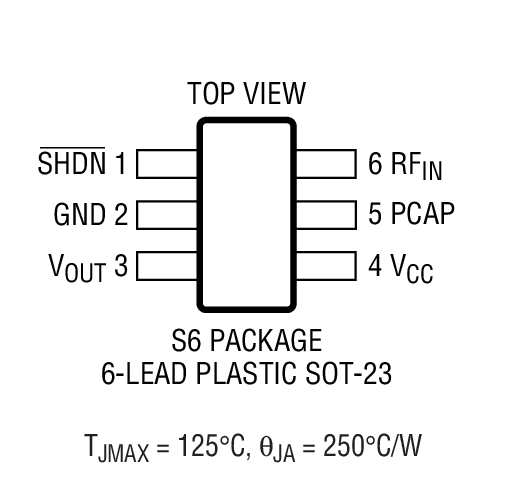

  •   高さの低い(1mm)ThinSOTパッケージ

製品概要

LTC5507は、100MHz~1000MHzの動作範囲をもつアプリケーション向けのRFパワー検出器です。入力周波数範囲は外付けコンデンサで決まります。温度が補償されたショットキー・ダイオード・ピーク検出器とバッファ・アンプを組み合わせて、小型の6ピンThinSOTパッケージに搭載しています。

内蔵のショットキー・ダイオードと外付けコンデンサを使用して、RF入力電圧のピーク値を検出します。検出された電圧はバッファされ、VOUTピンへ供給されます。省電力のシャットダウン・モードでは、消費電流が2μA以下に低減されます。


アプリケーション

  •   ワイヤレス・トランシーバ
  •   ワイヤレスおよびケーブル・インフラストラクチャ
  •   RFパワー・アラーム
  •   エンベロープ検出器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

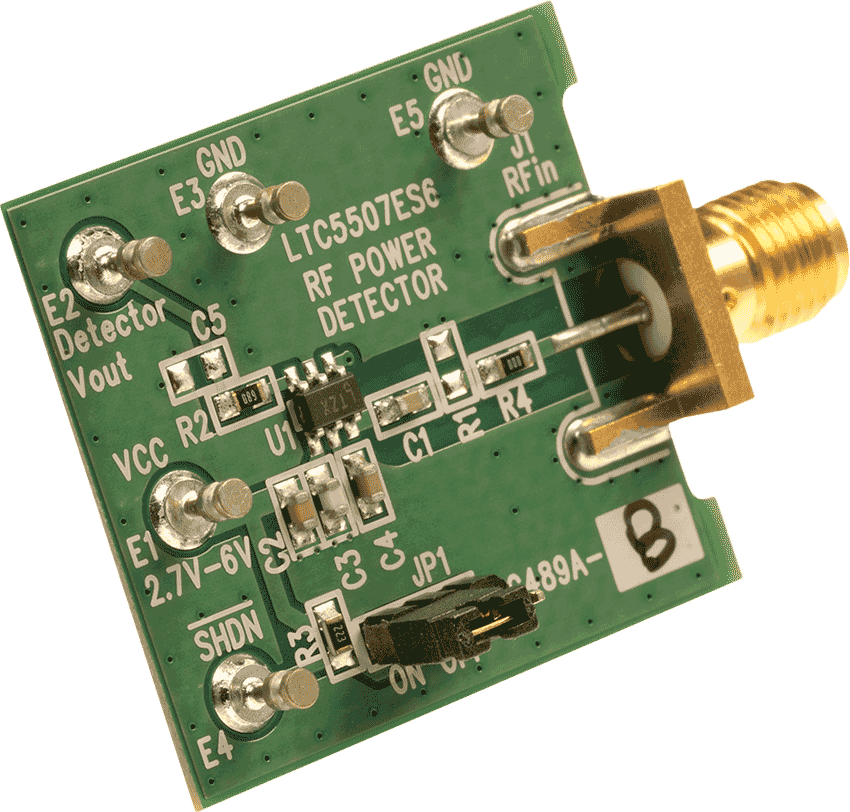

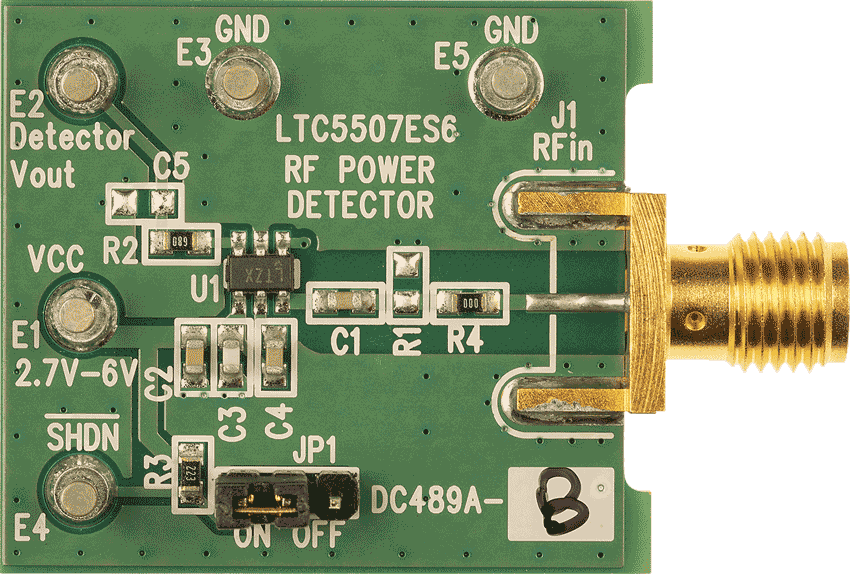

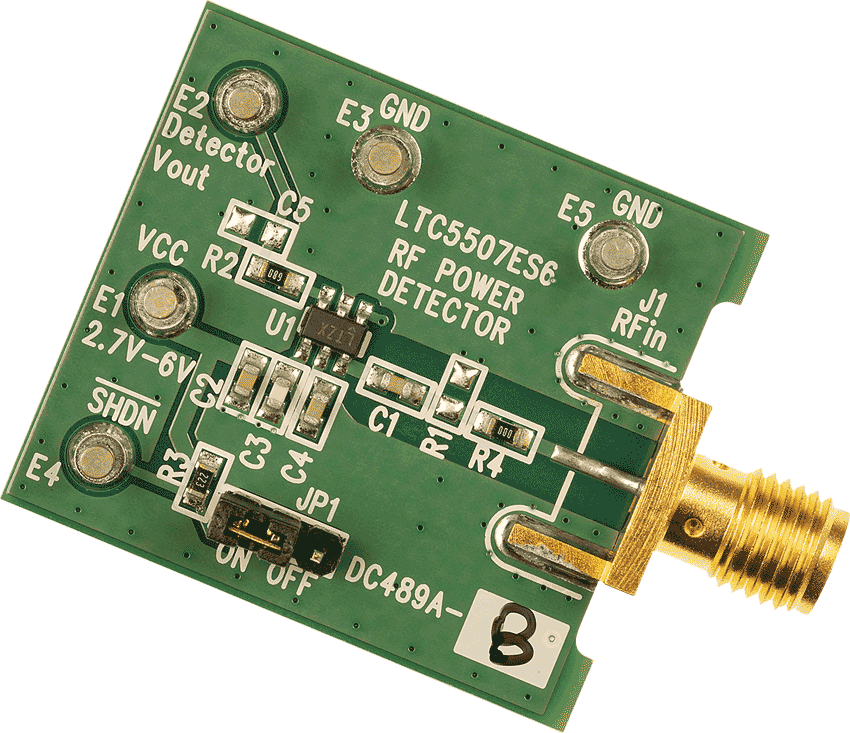

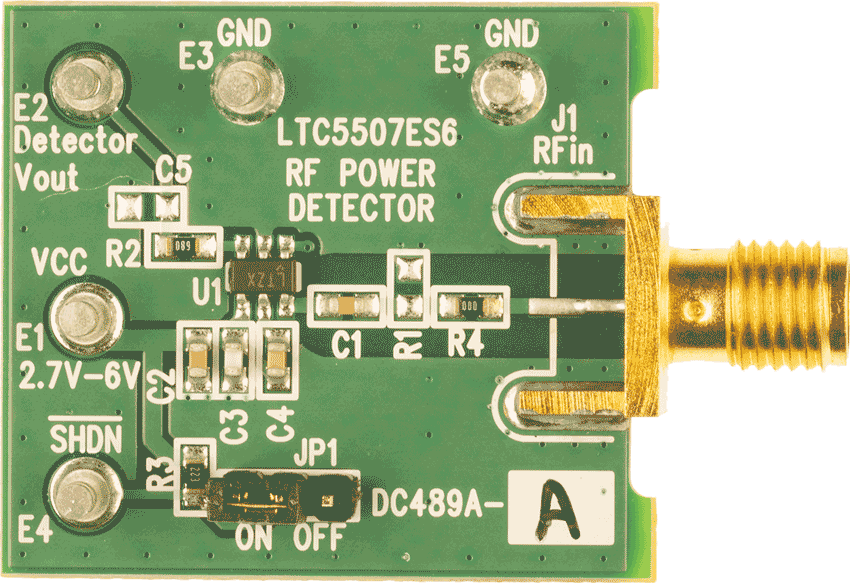

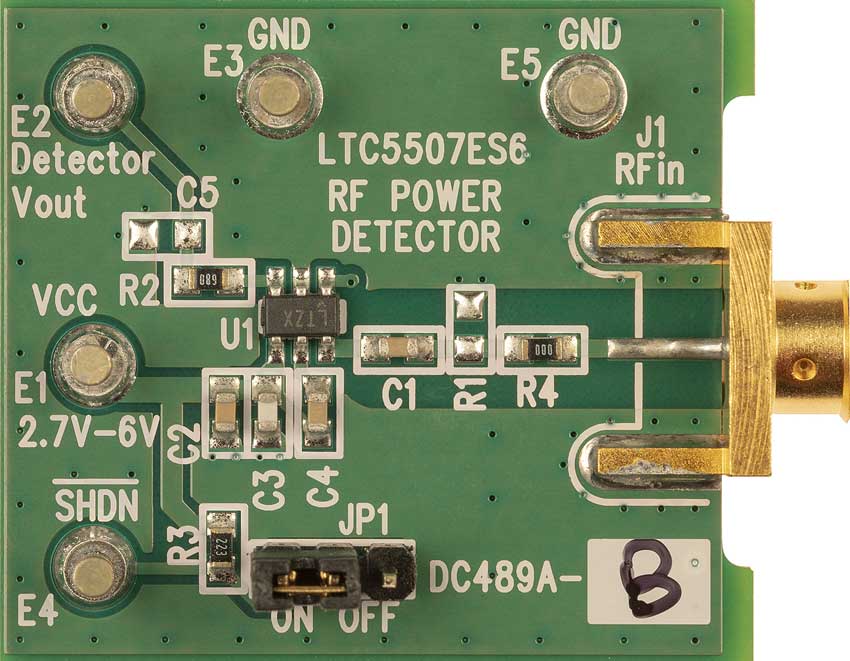

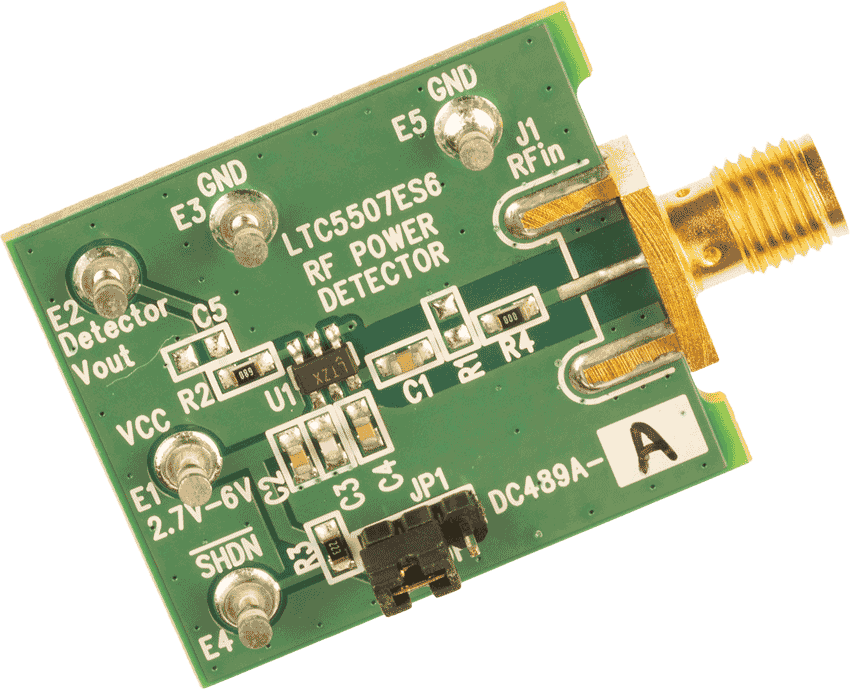

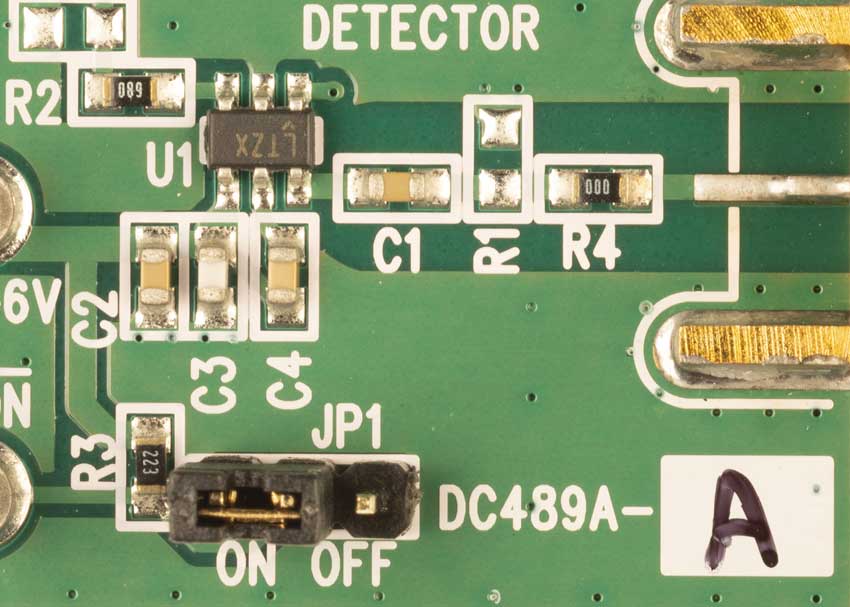

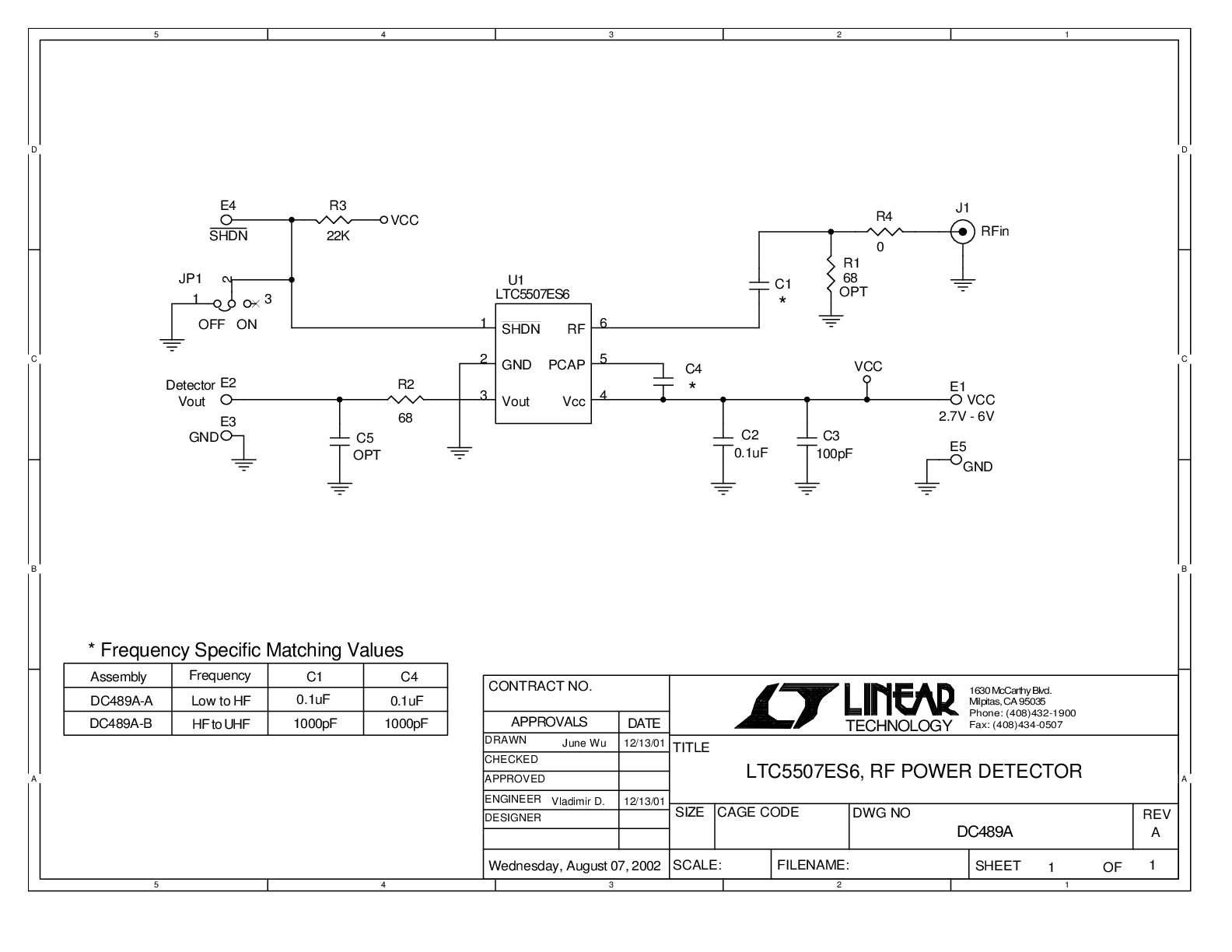

評価キット (2)

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC5507

S-Parameters

おすすめ製品

LTC5507 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC5507ES6#TRMPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
LTC5507ES6#TRPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
ウェハ・ファブリケーション・データ R450 Reliability Data
