製品概要
機能と利点
- 低周波数から1000MHzまでの範囲で動作

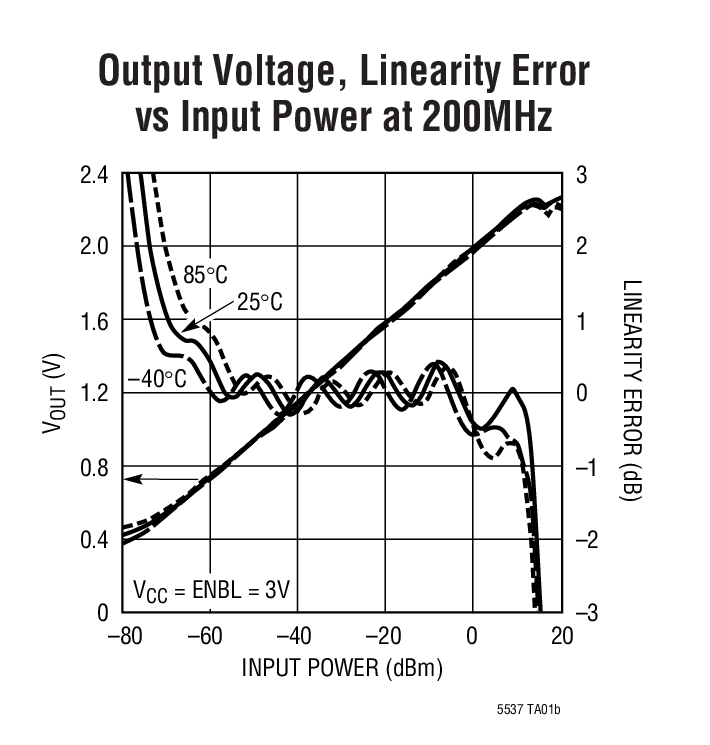

- 200MHz、非直線性±1dB時のダイナミックレンジ:83dB
- 200MHz時の感度:-76dBm以上
- ログリニア転送スロープ:20mV/dB
- 電源電圧範囲:2.7V~5.25V
- 消費電流:3Vで13.5mA

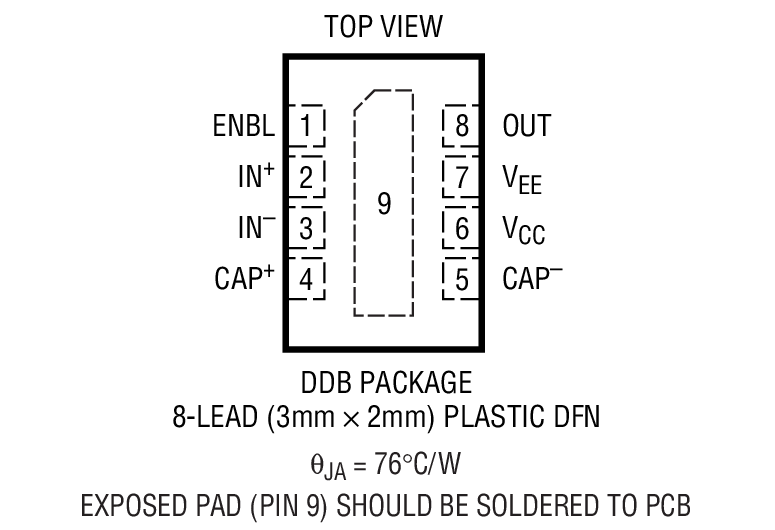

- 小型8ピン(3mm×2mm)DFNパッケージ
製品概要
LT5537は、10MHz以下から1000MHzの範囲で動作する、広いダイナミックレンジのRF/IF検出器です。動作周波数範囲の下限は、1個の外付けコンデンサを使用することによってDC近くまで拡張することができます。非直線性±3dB、200MHzでの入力ダイナミックレンジは90dB(-76dBm~14dBm、シングルエンド50Ω入力)です。検出器出力電圧の傾きは公称20mV/dBで、標準温度係数は200MHzで0.01dB/℃です。
アプリケーション
- リニア-ログ信号レベル変換
- 受信信号強度表示(RSSI)
- RFパワー制御
- RF/IFパワー検出
- レシーバRF/IF利得制御
- エンベロープ検出
- ASKレシーバ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R409 Reliability Data3/23/2018PDF23 K
-

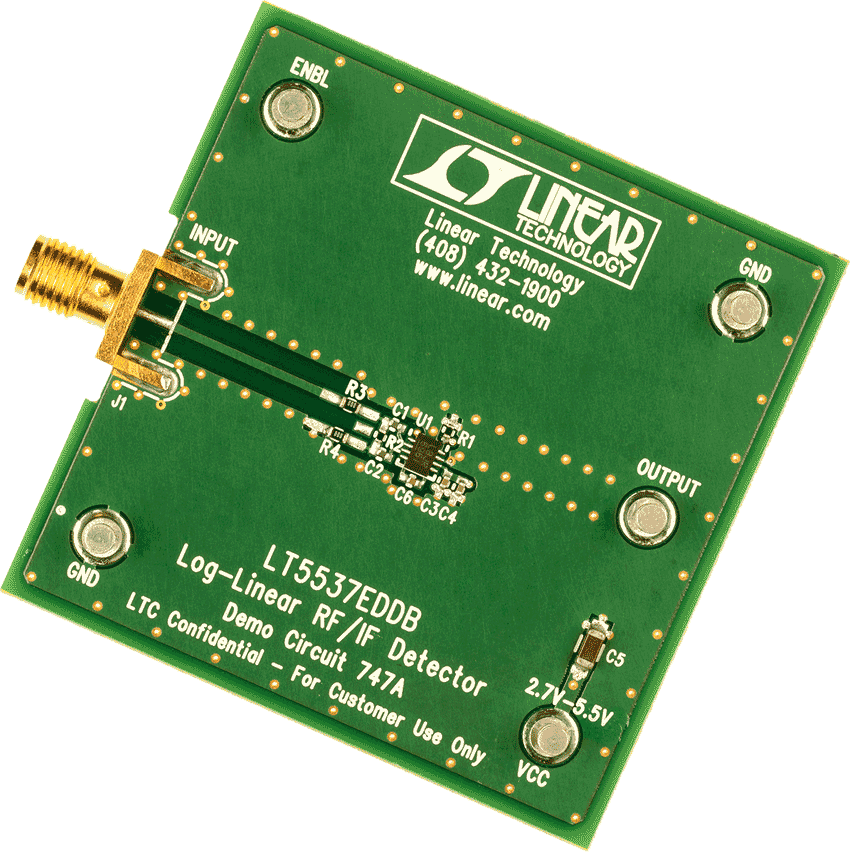

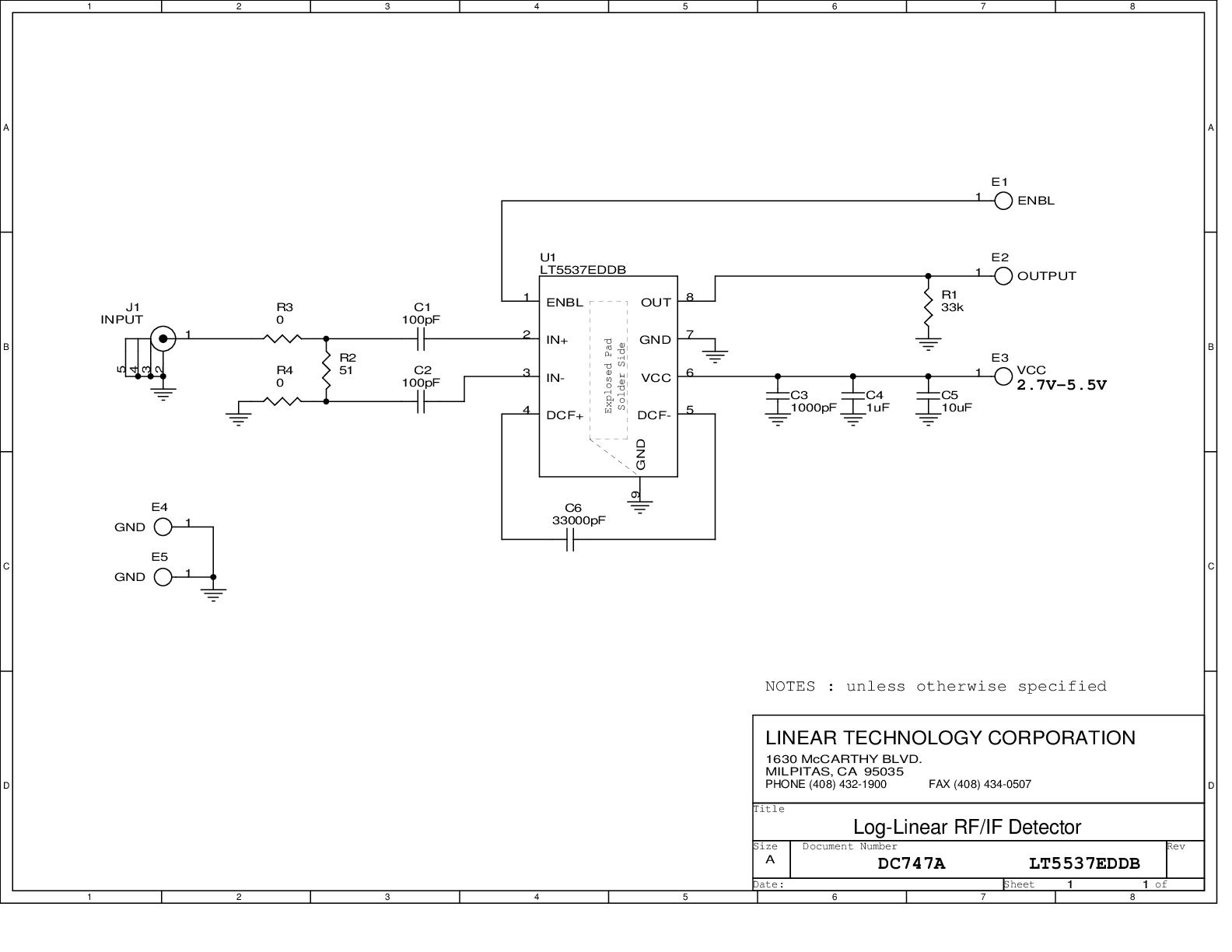

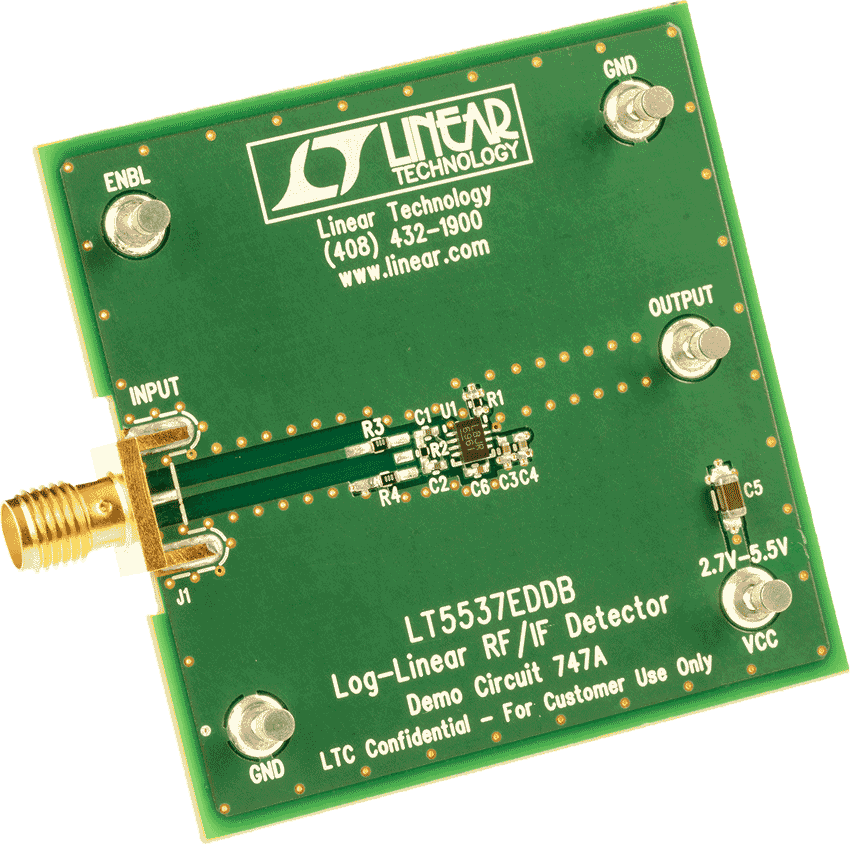

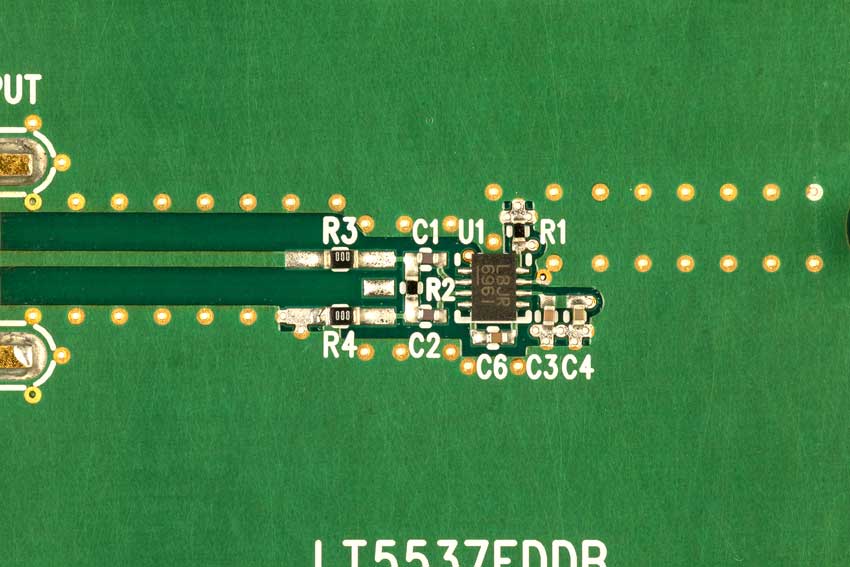

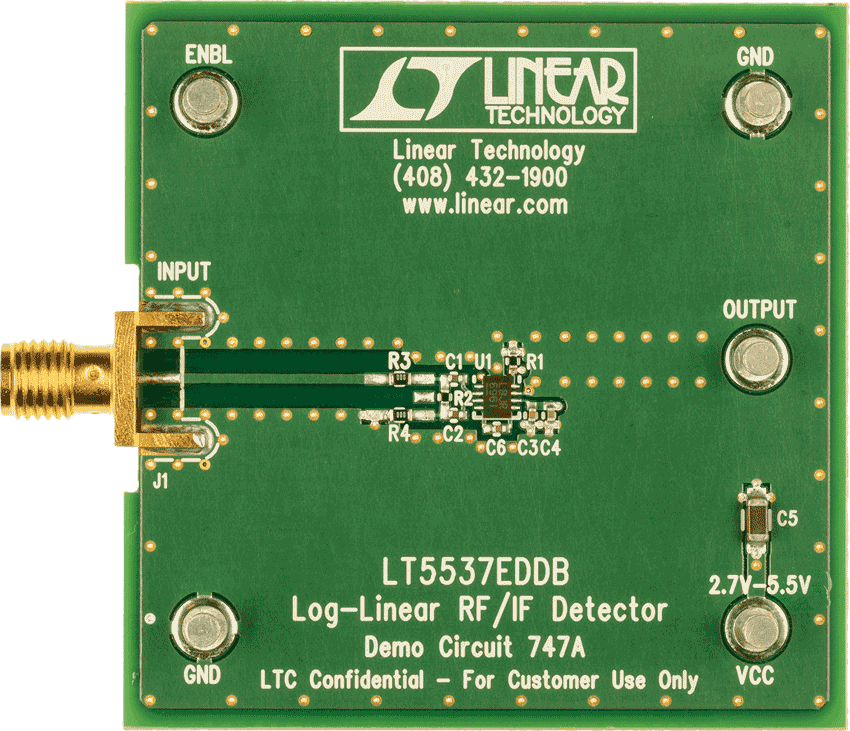

DC747A - Demo Manual9/24/2009PDF249K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LT5537EDDB#TRMPBF | 材料宣誓書(MD) | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
LT5537EDDB#TRPBF | 材料宣誓書(MD) | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
ウェハ・ファブリケーション・データ | R409 Reliability Data |
