LTC5505: ダイナミック・レンジ40dB以上のバッファ出力付きRFパワー検出器 データシート (Rev. )5/25/2009PDF465K
製品概要
機能と利点
- 2つの入力パワーレンジをもつショットキー・ダイオードRF検出器を内蔵：
- LTC5501-1は-28dBm～18dBm
- LTC5505-2は-32dBm～12dBm
- 広い入力周波数範囲：300MHz～3GHz（LTC5505-1）、300MHz～3.5GHz（LTC5505-2）
- 温度補償
- バッファされた検出器出力
- 2.7V～6Vの広いVCC範囲
- 低い動作電流：0.5mA
- 低いシャットダウン電流： < 2μA

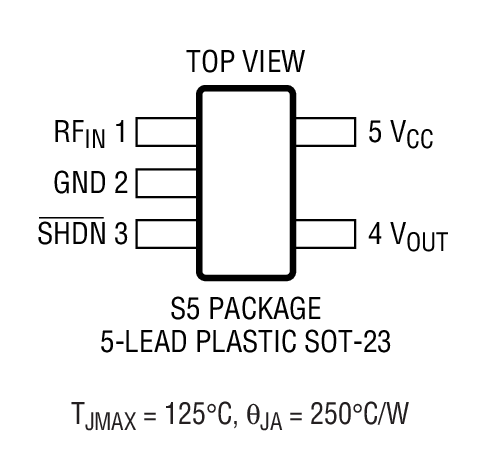

- 高さの低い（1mm）ThinSOT™パッケージ
製品概要
LTC5505-Xは、300MHz～3.5GHzの範囲で動作するRFアプリケーション用RFパワー検出器です。温度が補償されたショットキー・ダイオード・ピーク検出器とバッファ・アンプを組み合わせて、小型の5ピンThinSOTパッケージに集積しています。電源電圧範囲はリチウムイオン1セルまたはNiMH 3セルでの動作に最適化されています。
内蔵のショットキー・ダイオードを使用して、RF入力電圧のピーク値を検出します。検出された電圧はバッファされ、VOUTピンへ供給されます。省電力のシャットダウン・モードでは、消費電流が2μA以下に低減されます。
LTC5505-1は-28dBm～18dBmの入力パワー・レベルで動作し、LTC5505-2は-32dBm ～12dBmの入力パワー・レベルで動作します。
アプリケーション

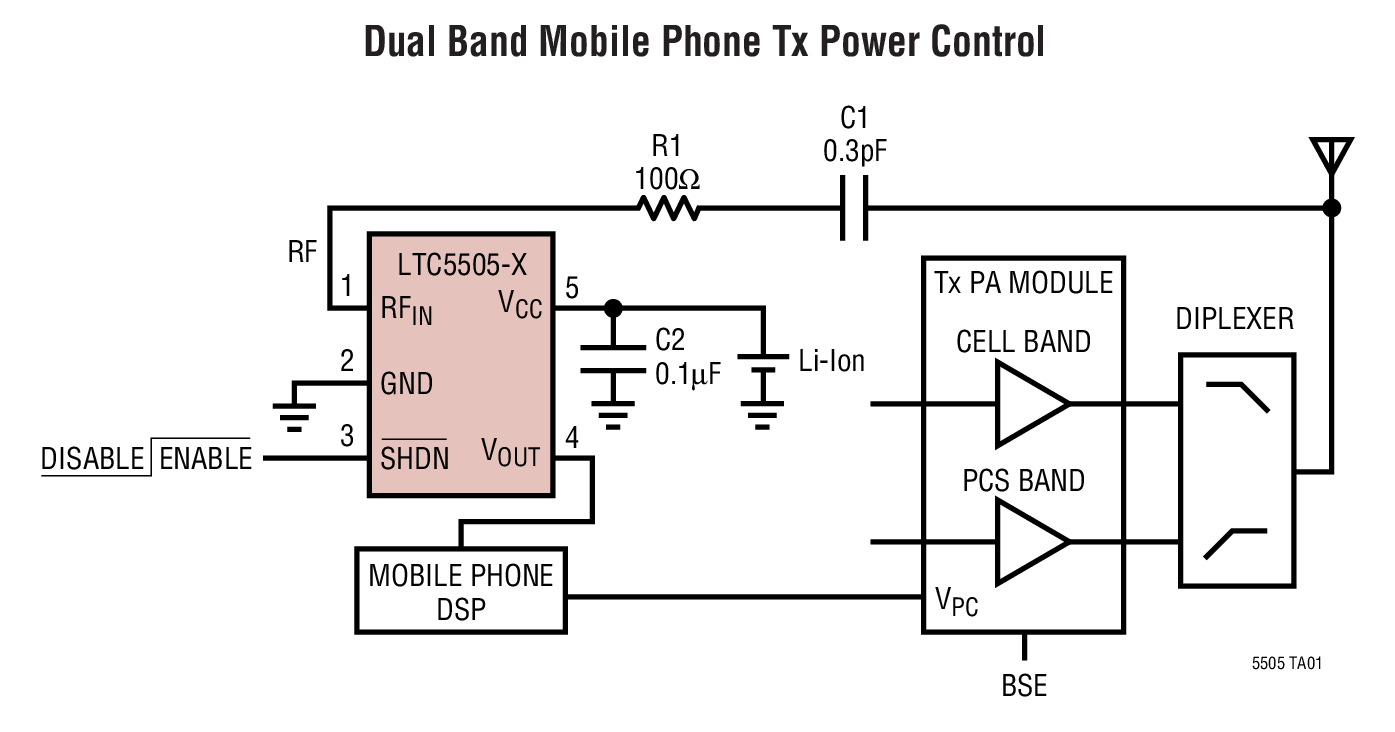

- マルチモード・モバイル電話製品
- PCSデバイス
- ワイヤレス・データ・モデム
- ワイヤレスおよびケーブル・インフラストラクチャ
- RFパワー・アラーム
- エンベロープ検出器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

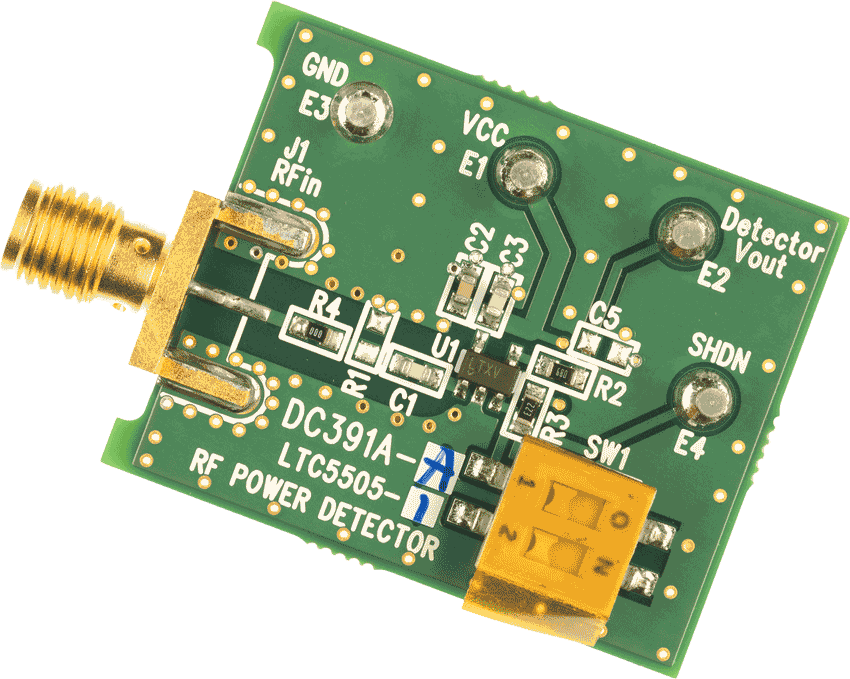

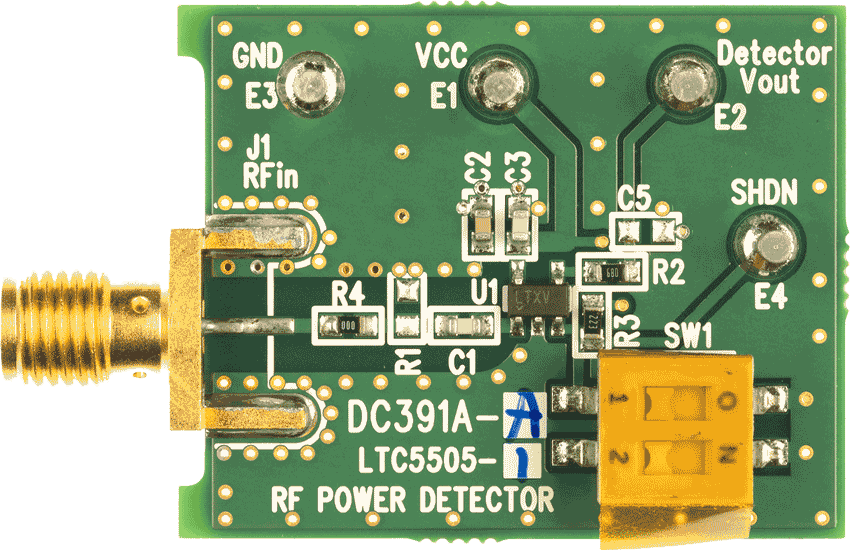

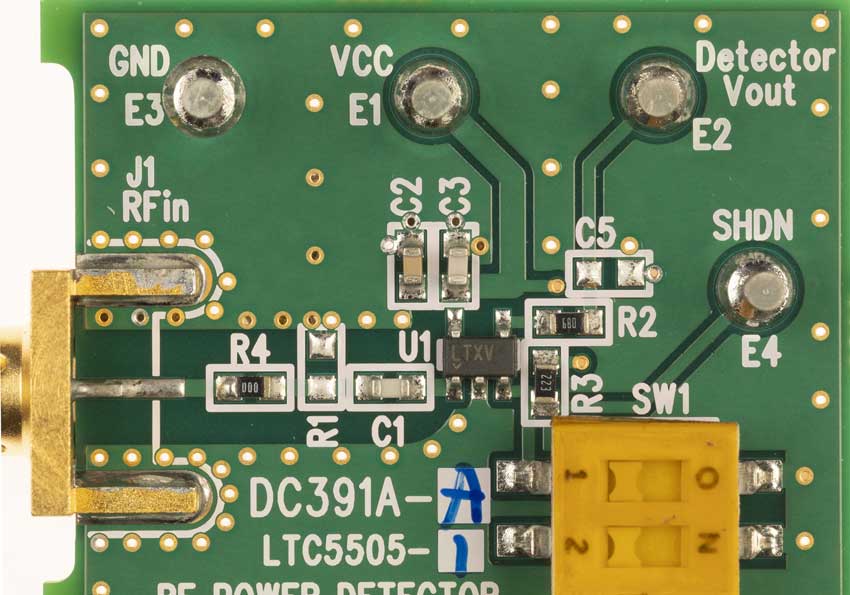

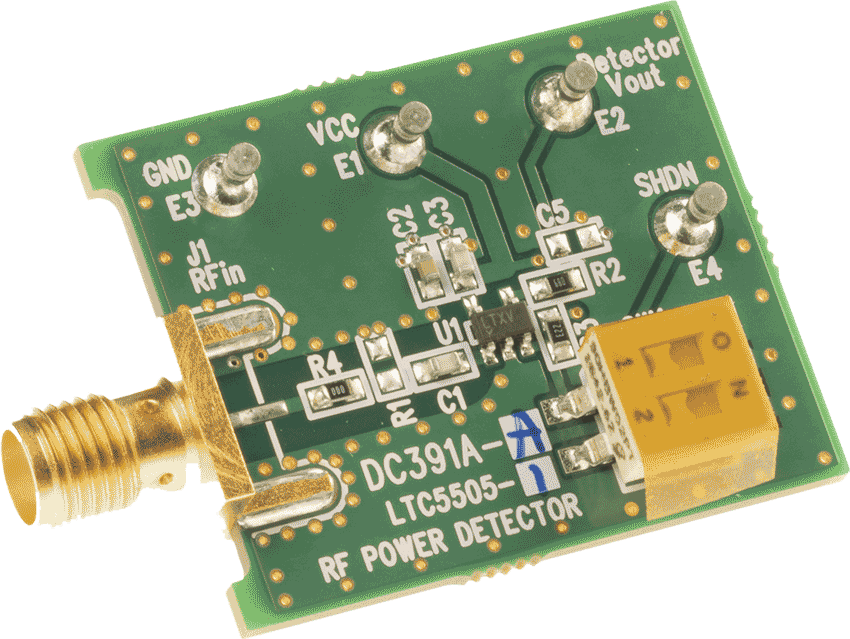

評価キット (2)
参考資料
-
R450 Reliability Data3/22/2018PDF20K
-

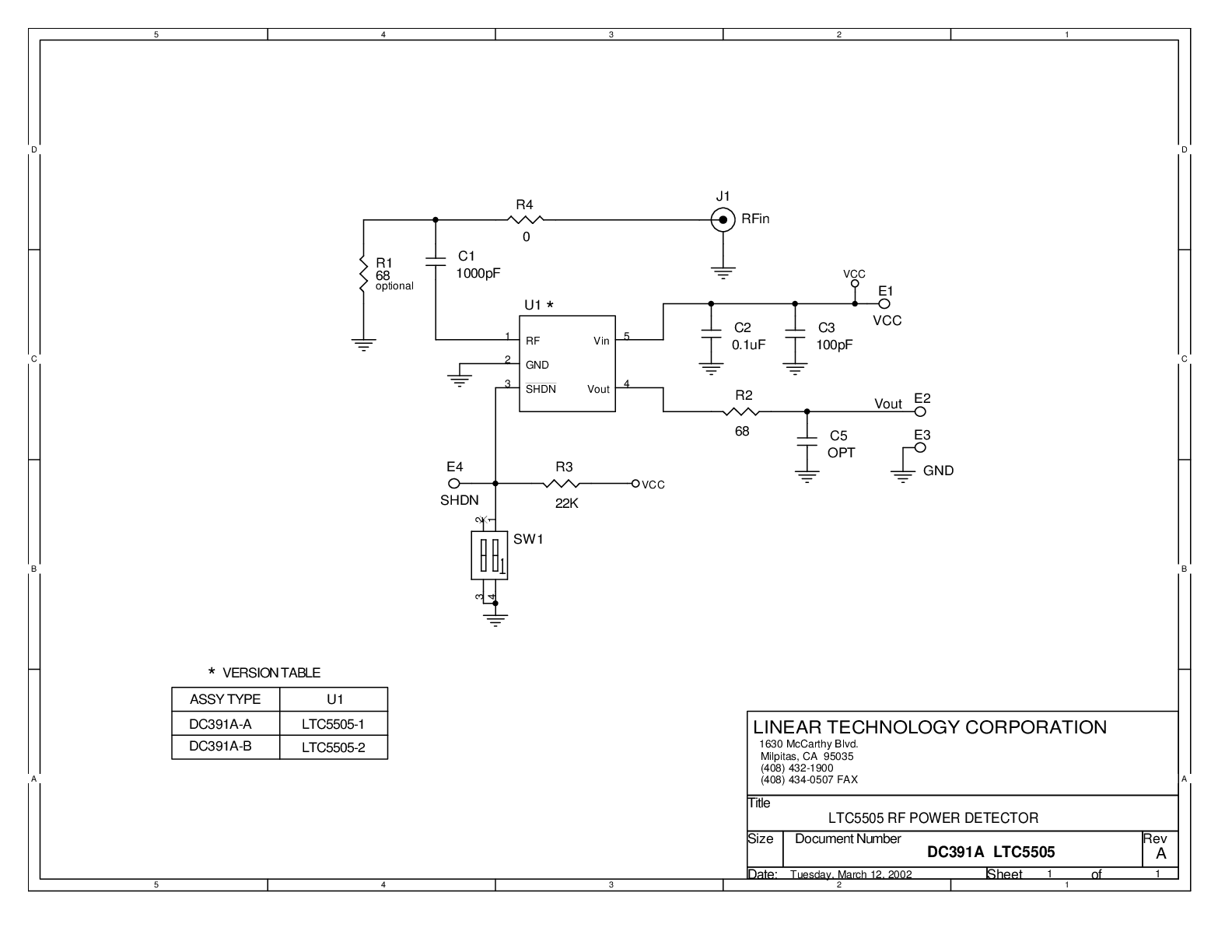

DC391A - Demo Manual10/20/2016PDF39K
-
DN335 パワーの検出と制御用の広帯域RF IC2/25/2008PDF63K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC5505-1
LTC5505-2
S-Parameters
ZIP
LTC5505 S-Parameters
1.94 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC5505-1ES5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC5505-1ES5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC5505-2ES5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC5505-2ES5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
