LTC4450

18V、12Aの理想ダイオード

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.07
特長
  • 外付け部品を使用することなくパワー・ショットキー・ダイオードの交換で消費電力を削減
  • 内部12A、7mΩ NチャンネルMOSFET
  • 15mVの安定化された順方向電圧
  • 20μAの動作電流、0.8μAのシャットダウン電流
  • VCC > 2.75Vで、0V~18Vの広い入力範囲
  • 高速ターンオンにより電圧ドループを最小化
  • 高速逆回復時間により、逆過渡電流を最小化
  • ダイオードORアプリケーションでの滑らかな切り替え
  • 16ピン2mm × 3mm LQFNパッケージ
製品概要
show more Icon

LTC4450は、内蔵型Nチャンネル・パワーMOSFETを使用した、高性能ショットキー・ダイオードに代わる製品です。電源を一緒に簡単に切り替えることにより、システムの信頼性を向上させ、逆伝導を防ぎます。

LTC4450は、順方向電圧を15mVに調整し、ショットキー・ダイオードに比べ、電力損失を最小限に抑えます。この調整により、ダイオードORアプリケーション内に振動が発生することのない、滑らかな電流伝達が実現します。パワーMOSFETの電圧が十分に高い場合、トランジスタのRDS(ON)が7mΩになり、消費電力1Wで順方向伝導が最大12Aに定格評価されています。高速過渡応答を備えた高性能ゲート・ドライバにより、順方向の消費電力と逆電流の両方が最小化されます。低電圧アプリケーションでは、VCC入力により、グラウンドまでVINが機能します。LTC4450は、小型の16ピン2mm × 3mm LQFNパッケージを採用しています。

アプリケーション

  • ショットキー・ダイオードに代わる製品
  • 産業用、医療用、およびコンスーマ用ポータブル・デバイス
  • バッテリおよびACアダプタのダイオードOR接続

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4450AV#TRMPBF
  • HTML
  • HTML
LTC4450AV#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC3001A-A

LTC4450 | シャットダウン・モード搭載の18V、12A低静止電流理想ダイオード

zoom

DC3001A-A

LTC4450 | シャットダウン・モード搭載の18V、12A低静止電流理想ダイオード

LTC4450 | シャットダウン・モード搭載の18V、12A低静止電流理想ダイオード

製品の詳細

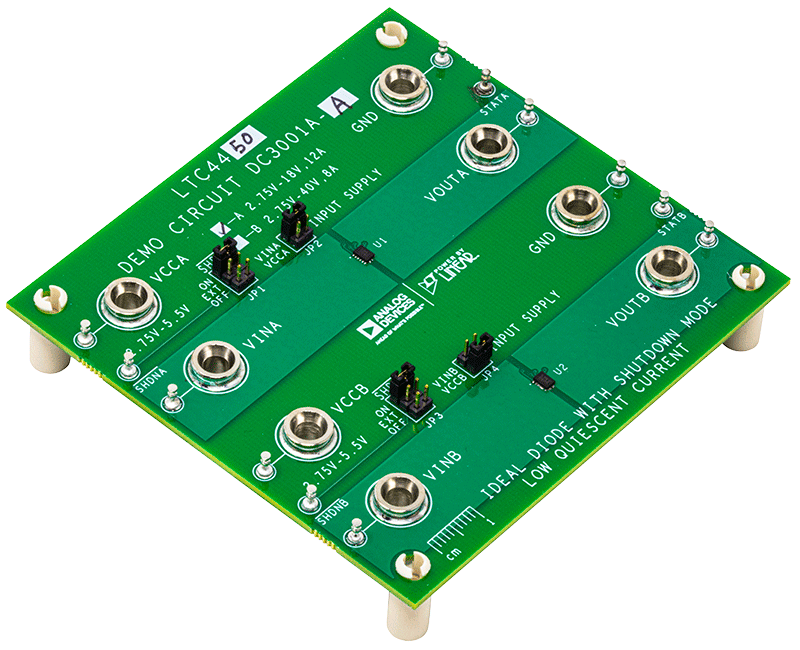

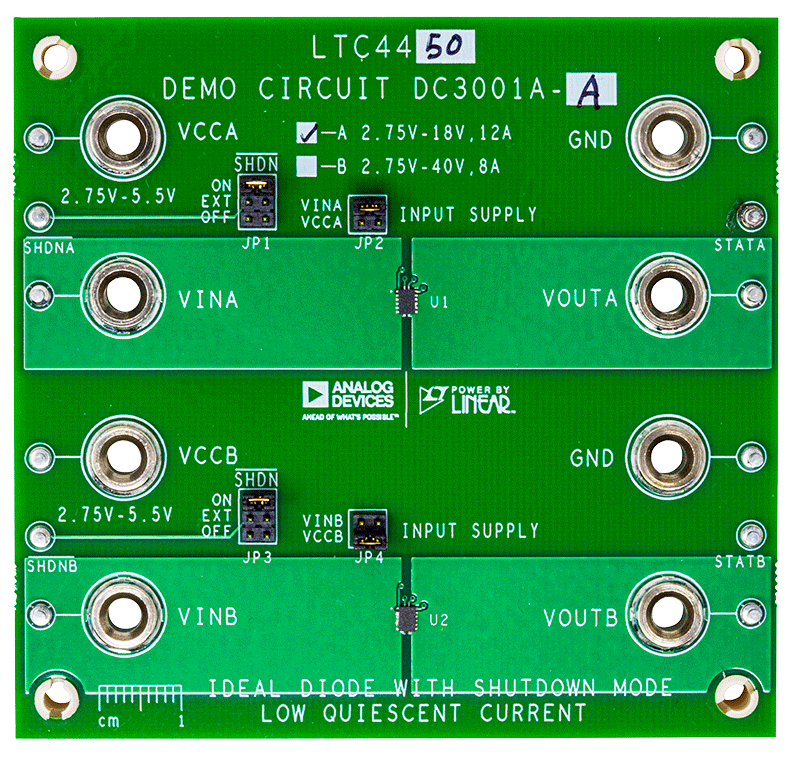

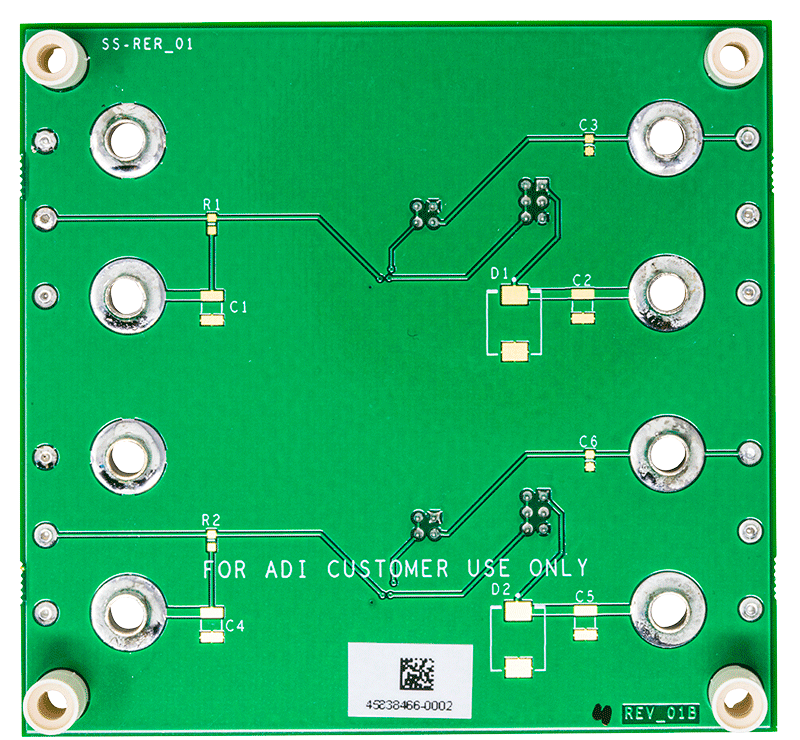

デモ回路3001A-Aには、低RDS(ON)MOSFETを内蔵したLTC4450理想ダイオード・コントローラがあります。ボードには、共通グラウンドを共有して0V~18Vの範囲で動作し、最大12Aが流れる、2つの独立したLTC4450理想ダイオードが含まれています。出力チャンネルを一緒に接続することによって、ボードをダイオードOR構成に設定できます。

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
