製品概要
機能と利点
- 114Vまでのブーストラップ電源電圧
- 広いVCC範囲：7.2V～13.5V
- トップゲートのピーク・プルアップ電流：2.5A
- ボトムゲートのピーク・プルアップ電流：3A
- トップゲート･ドライバのプルダウン：1.2Ω
- ボトムゲート･ドライバのプルダウン：0.55Ω

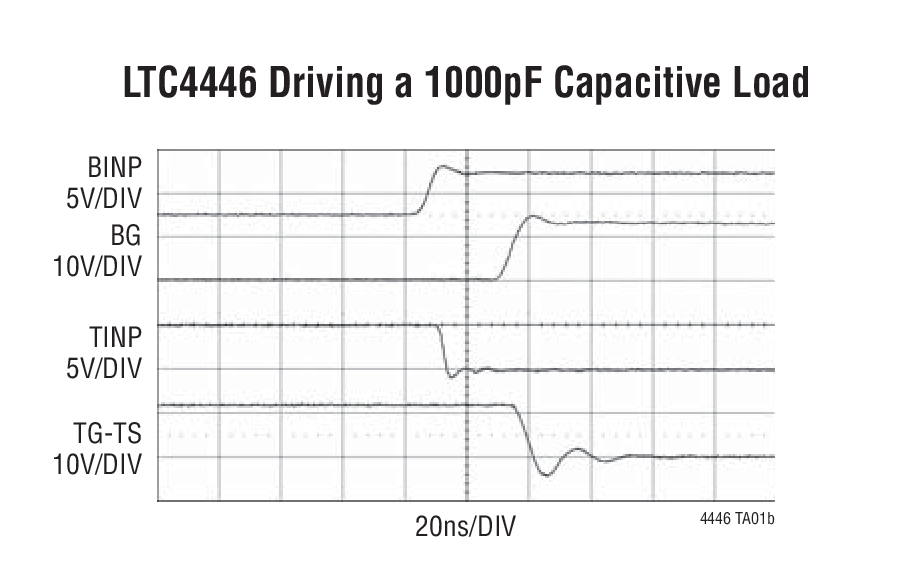

- 1nF負荷ドライブのトップゲート立ち下がり時間：5ns
- 1nF負荷ドライブのトップゲート立ち上がり時間：8ns
- 1nF負荷ドライブのボトムゲート立ち下がり時間：3ns
- 1nF負荷ドライブのボトムゲート立ち上がり時間：6ns
- ハイサイドとローサイド両方のNチャネルMOSFETをドライブ
- 低電圧ロックアウト

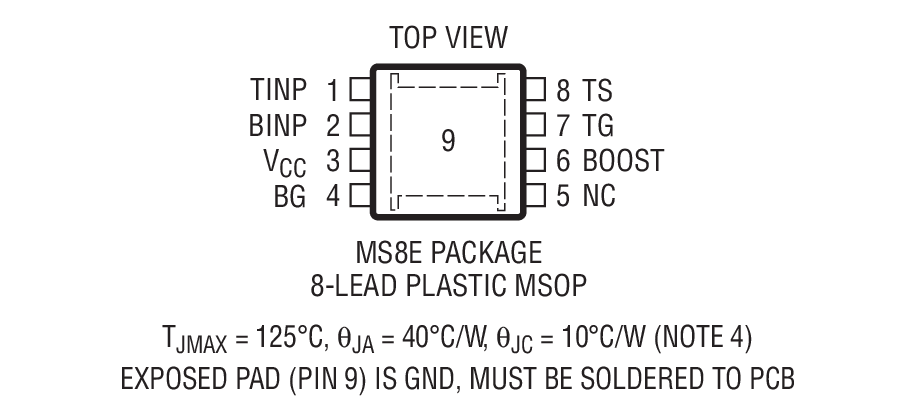

- 熱特性が改善された8ピンMSOPパッケージ
製品概要
LTC4446は、電源電圧が最大100VのDC/DCコンバータにおいて2個のNチャネルMOSFETをドライブする高周波数高電圧ゲート・ドライバです。強力なドライバ機能により、高いゲート容量をもつMOSFETのスイッチング損失を低減します。トップゲート・ドライバのプルアップはピーク出力電流が2.5A、プルダウンは出力インピーダンスが1.2Ωです。ボトムゲート・ドライバのプルアップはピーク出力電流が3A、プルダウンは出力インピーダンスが0.55Ωです。
LTC4446は電源に依存しない2つの入力を備えています。ハイサイド入力ロジック信号は内部でブーストラップされた電源にレベルシフトされ、グランドを最大114V上回る電圧でも動作できます。
LTC4446はアクティブ時に外付けMOSFETをディスエーブルする低電圧ロックアウト回路を搭載しています。
LTC4446は熱特性が改善された8ピンMSOPパッケージで供給されます。
LTC4446は適応型シュートスルー保護機能を備えていません。適応型シュートスルー保護機能を備えた類似のドライバについては、下表を参照してください。
| パラメータ | LTC4446 | LTC4444 | LTC4444-5 |
| シュートスルー保護 | なし | あり |
あり |
| 絶対最大TS電圧 | 100V | 100V | 100V |
| MOSFETゲートドライブ | 7.2V～13.5V | 7.2V～13.5V | 7.2V～13.5V |
| VCC UV+ | 6.6V | 6.6V | 4V |
| VCC UV– | 6.15V | 6.15V | 3.55V |
アプリケーション
- 配電アーキテクチャ
- 車載電源
- 高集積のパワーモジュール
- テレコム･システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R419 Reliability Data3/22/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC4446
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4446EMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC4446EMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC4446IMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC4446IMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R419 Reliability Data |
