製品概要

機能と利点

  • 広いVCC範囲:6V~9.5V
  • 最大入力電源電圧:38V
  • 適応型シュートスルー保護
  • ピーク・プルアップ電流:2.4A
  • ピーク・プルダウン電流:5A

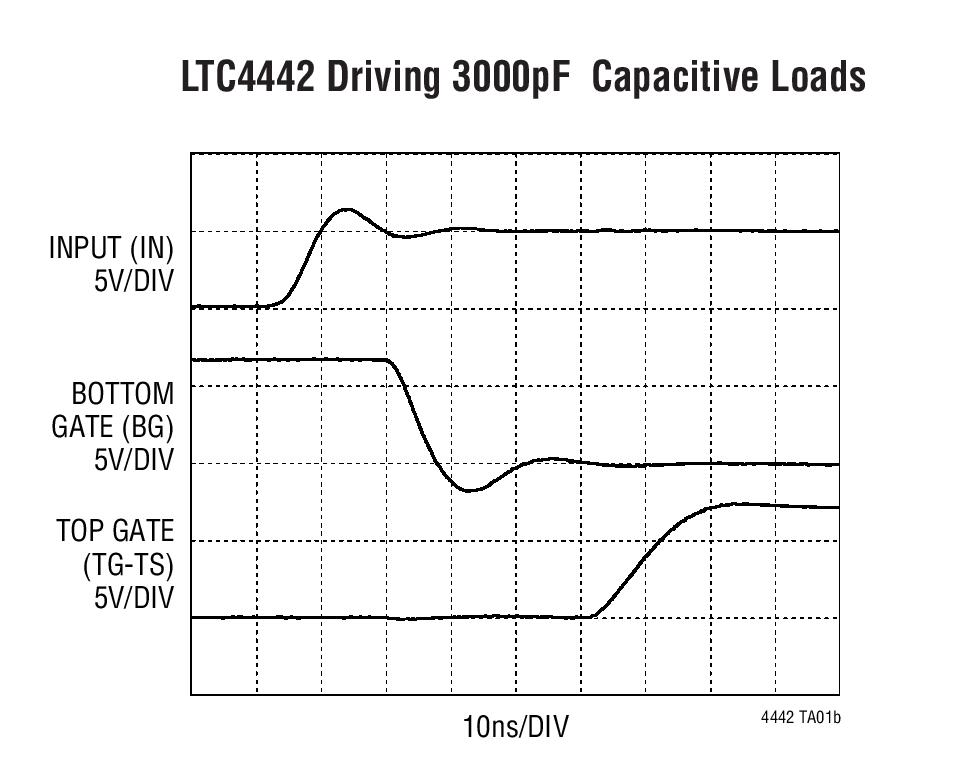

  • 3000pF負荷ドライブのTG立ち下がり時間:8ns
  • 3000pF負荷ドライブのTG立ち上がり時間:12ns
  • 個別電源により、PWMコントローラに適合
  • デュアルNチャネルMOSFETをドライブ
  • 低電圧ロックアウト
  • 熱特性が改善されたMSOPパッケージ

製品概要

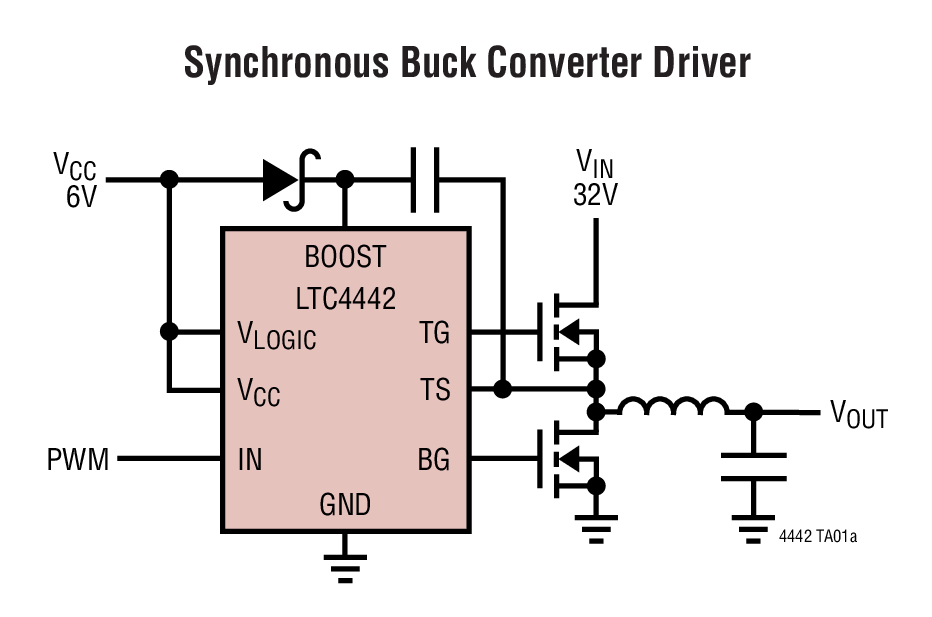

LTC4442は、同期整流式降圧DC/DCコンバータ・トポロジーにおいて2個のNチャネルMOSFETをドライブする高周波数ゲート・ドライバです。強力なドライバ機能により、高いゲート容量をもつMOSFETのスイッチング損失を低減します。

LTC4442は入力ロジック用の電源を個別に備えているので、コントローラICの信号振幅に適合することができます。入力信号がドライブされていない場合は、シャットダウン・モードをアクティブにして、両方の外付けMOSFETをオフにします。入力ロジック信号は内部でブーストラップされた電源にレベルシフトされ、グランドを最大42V上回る電圧でも動作できます。

LTC4442はドライバ電源とロジック電源の両方に低電圧ロックアウト回路を搭載しています。この回路は低電圧状態が発生すると外付けMOSFETをオフにします。LTC4442とLTC4442-1は低電圧ロックアウトのスレッショルドが異なるので、幅広いアプリケーションに対応できます。また、適応型シュートスルー保護機能を備えているので、MOSFETの交差導通電流による電力損失を防止することができます。

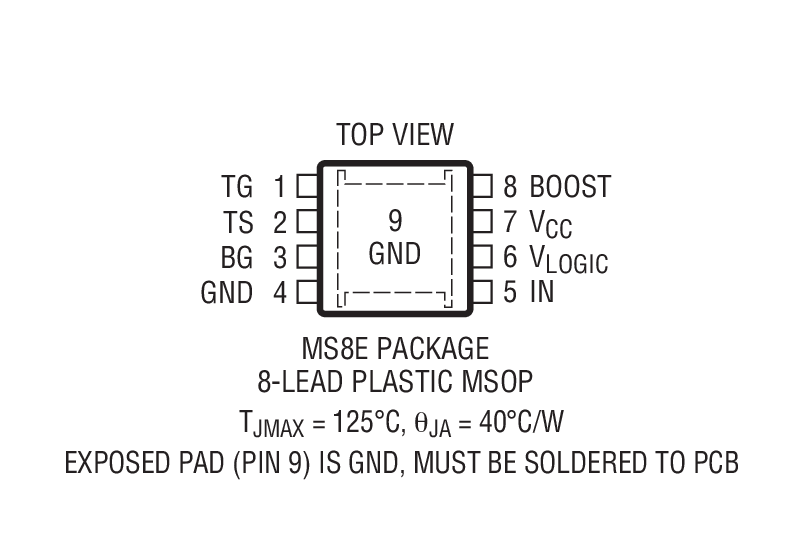

LTC4442/LTC4442-1は熱特性が改善された8ピンMSOPパッケージで供給されます。


アプリケーション

  • 配電アーキテクチャ
  • 高集積のパワーモジュール
