製品概要
機能と利点
- Nチャネル同期MOSFETドライバ
- プログラム可能なタイムアウト
- 逆インダクタ電流の検知
- ゲート・ドライブ・トランス同期シーケンス・モニタ
- 広いVCC電源電圧範囲：4.5V～11V
- VCC = 5V、CL = 4700pFでの立ち上がり/立ち下がり時間：15ns
- 低電圧ロックアウト

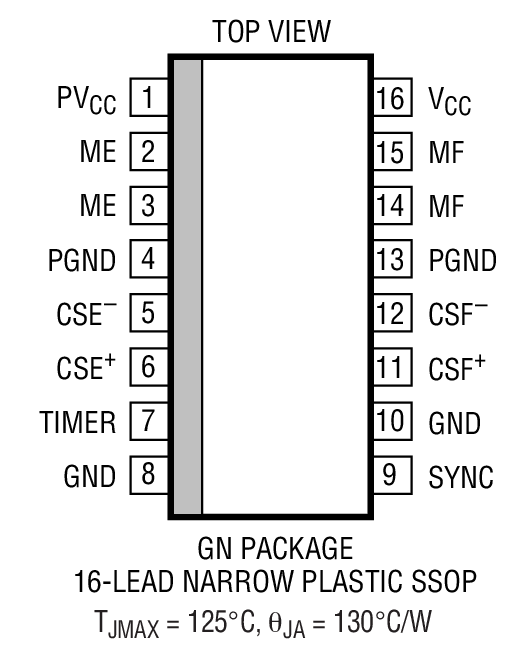

- 小型16ピンSSOPパッケージ
製品概要
LTC3901は、絶縁型プッシュプルおよびフルブリッジ・コンバータ電源で使用される2次側同期整流器ドライバです。このデバイスは2個の外付けNチャネルMOSFETをドライブし、トランスで生成されたバイポーラ入力を受け取ることによって1次側コントローラとの同期を維持します。
LTC3901は外付けMOSFETに対する多様な保護機能を搭載しています。プログラム可能なタイムアウト機能により、同期信号が消失したり不正確である場合に両方のドライバをディスエーブルします。また、このデバイスは2個のMOSFETのドレインソース抵抗を介して出力インダクタ電流を検知し、インダクタ電流が逆流するとMOSFETをオフにします。LTC3901は、電源電圧が低い場合や、同期シーケンスが不正確な場合にもドライバをシャットオフします。
アプリケーション
- 48V入力、絶縁型DC/DCコンバータ
- 絶縁型テレコム電源
- 配電降圧コンバータ
- 産業用制御システム電源
- 車載用および重工業用装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
