LTC3779

入力電圧と出力電圧が150Vの同期整流式4スイッチ昇降圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$7.07
機能
  • 4スイッチの電流モード・シングル・インダクタ・アーキテクチャにより、出力電圧より高い、低い、または等しい入力電圧が可能
  • 広い入力電圧範囲:4.5V~150V
  • 広い出力電圧範囲:(1.2V ≤ VOUT ≤150V)

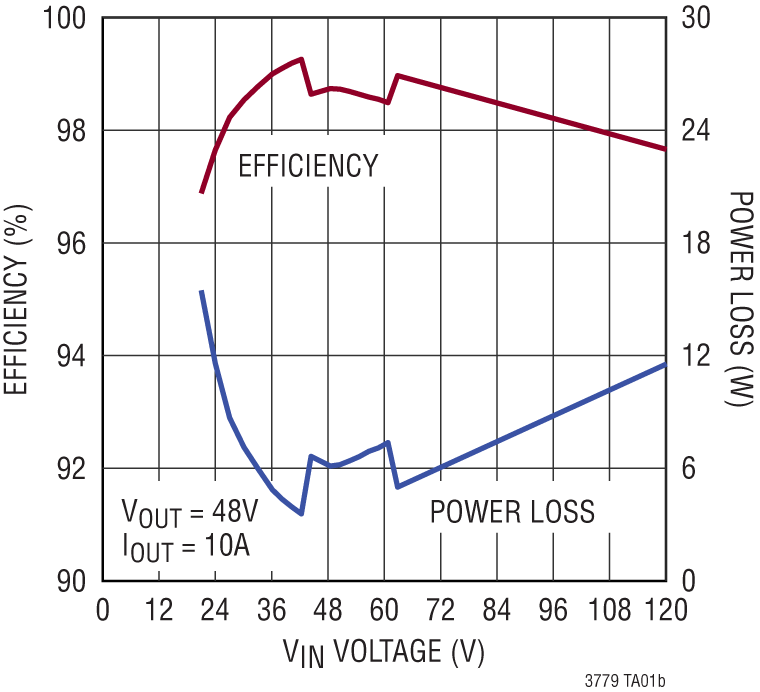

  • 同期整流動作:最大効率99%
  • ±1%精度の1.2V電圧リファレンス
  • 入力または出力の平均電流制限
  • 内蔵LDOまたは外付けNMOS LDOによりDRVCCに電力を供給
  • 36VのEXTVCC LDOによりドライバに電力を供給
  • プログラム可能な6V~10VのDRVCCにより効率を最適化
  • 昇圧モード及び降圧モードでの上側FETリフレッシュ・ノイズなし
  • シャットダウン時にVINからVOUTを切断
  • 位相同期可能な固定周波数(50kHz ~600kHz)
  • 起動時の逆電流なし
  • パワーグッド出力による電圧モニタ
  • ターン・オンしきい値の精度が高い150V定格のRUNピン
  • プログラム可能な入力過電圧ロックアウト

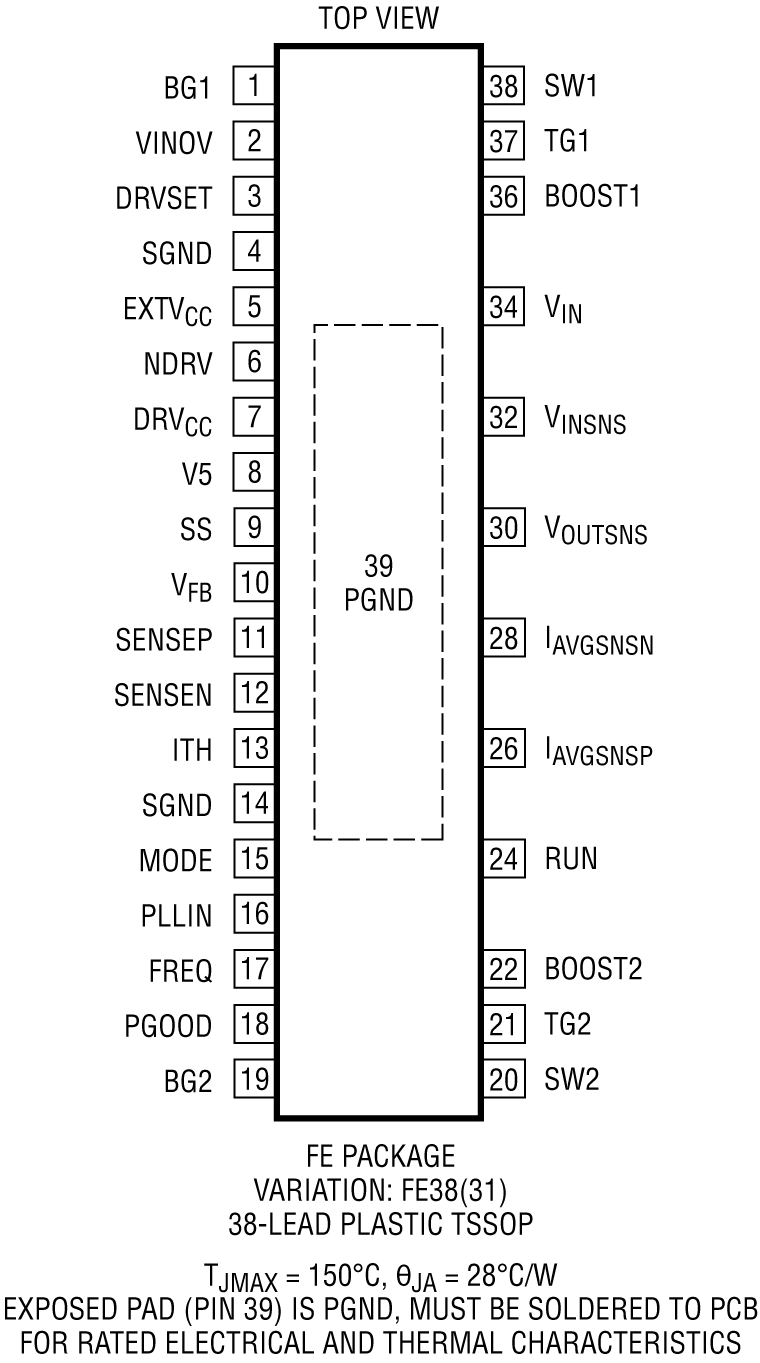

  • 高電圧動作対応による改変で熱特性が改善されたFE38 TSSOPパッケージ
製品概要
show more Icon

LTC3779は、出力電圧より高い、低い、または等しい入力電圧で動作する高性能の昇降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大600kHzの周波数まで位相同期可能である一方で、入力/出力の定電流ループによってバッテリの充電をサポートすることができます。

入力および出力電圧範囲が4.5V~150Vと広く、動作領域間を継ぎ目なく移行できるので、LTC3779は自動車、通信機器、およびバッテリ駆動システムに最適です。

LTC3779は、1.2V高精度リファレンスとパワーグッド・インジケータを内蔵しています。MODEピンにより、パルス・スキップ動作モードと強制連続動作モードを選択することができます。パルス・スキップ・モードでは軽負荷時に効率が高くなるのに対して、強制連続モードでは固定周波数で動作してノイズの影響を受けやすいアプリケーションに対応します。PLLINピンを使用すると、デバイスを外部クロックに同期させることができます。SSピンにより、出力電圧は起動時に緩やかに立ち上がります。電流フォールドバックにより、短絡状態時のMOSFETの熱放散が制限されます。


アプリケーション

  • 産業用機器、自動車、医療機器、軍用機器、航空電子機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$7.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3779EFE#PBF
  • HTML
  • HTML
LTC3779EFE#TRPBF
  • HTML
  • HTML
LTC3779HFE#PBF
  • HTML
  • HTML
LTC3779HFE#TRPBF
  • HTML
  • HTML
LTC3779IFE#PBF
  • HTML
  • HTML
LTC3779IFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3779EFE#PBF

製造中

LTC3779EFE#TRPBF

製造中

LTC3779HFE#PBF

製造中

LTC3779HFE#TRPBF

製造中

LTC3779IFE#PBF

製造中

LTC3779IFE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3779EFE#PBF

製造中

LTC3779EFE#TRPBF

製造中

LTC3779HFE#PBF

製造中

LTC3779HFE#TRPBF

製造中

LTC3779IFE#PBF

製造中

LTC3779IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

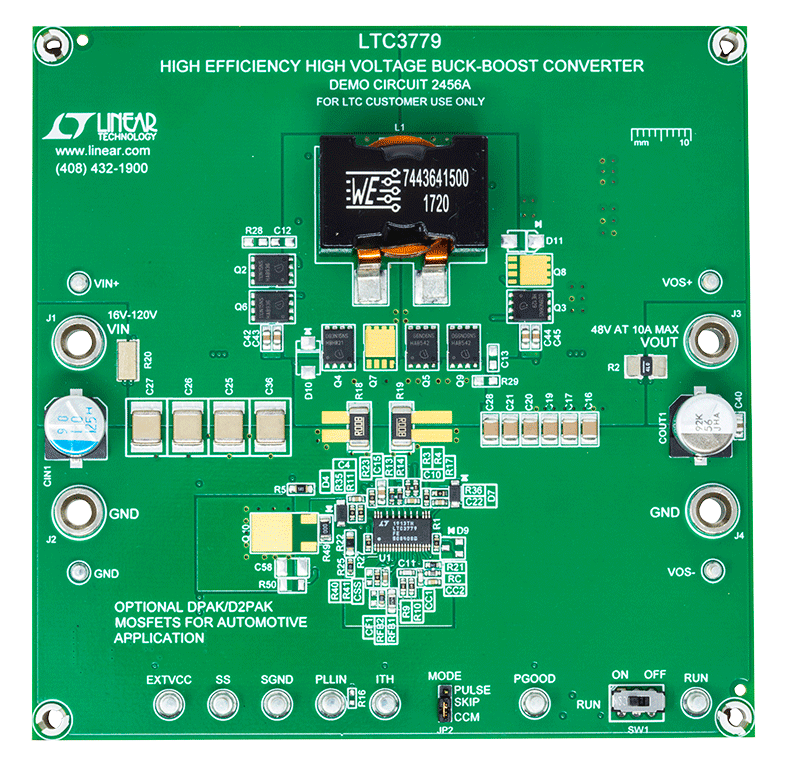

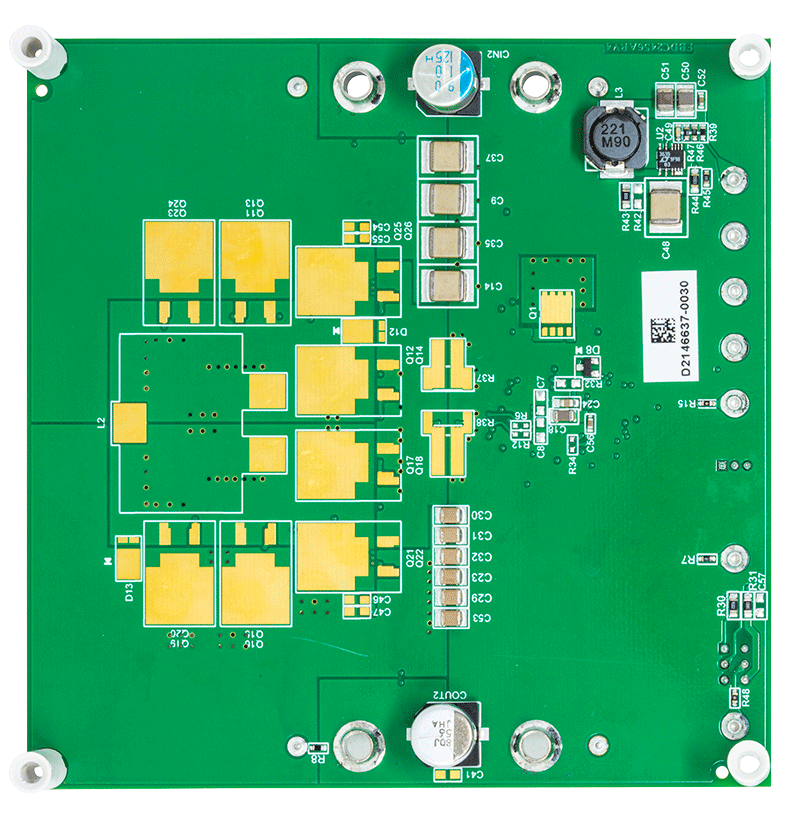

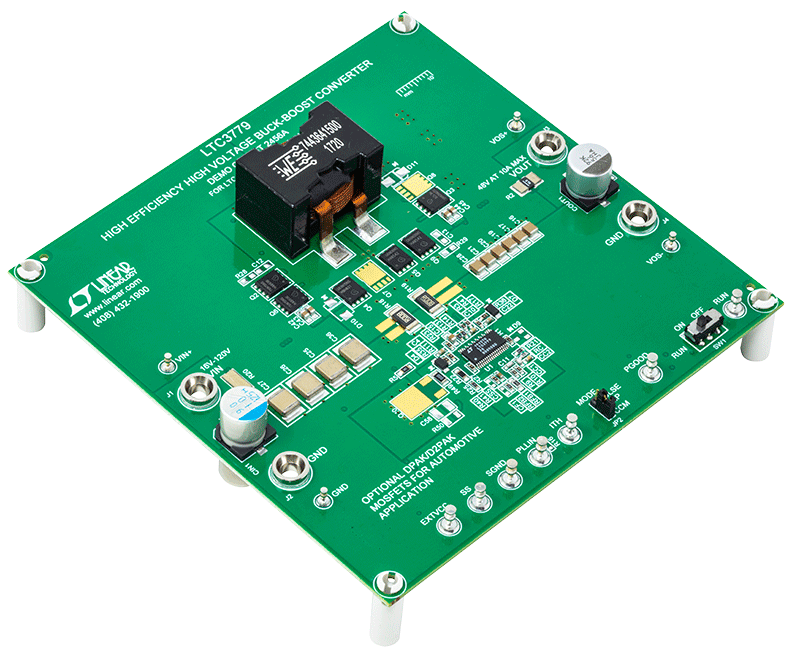

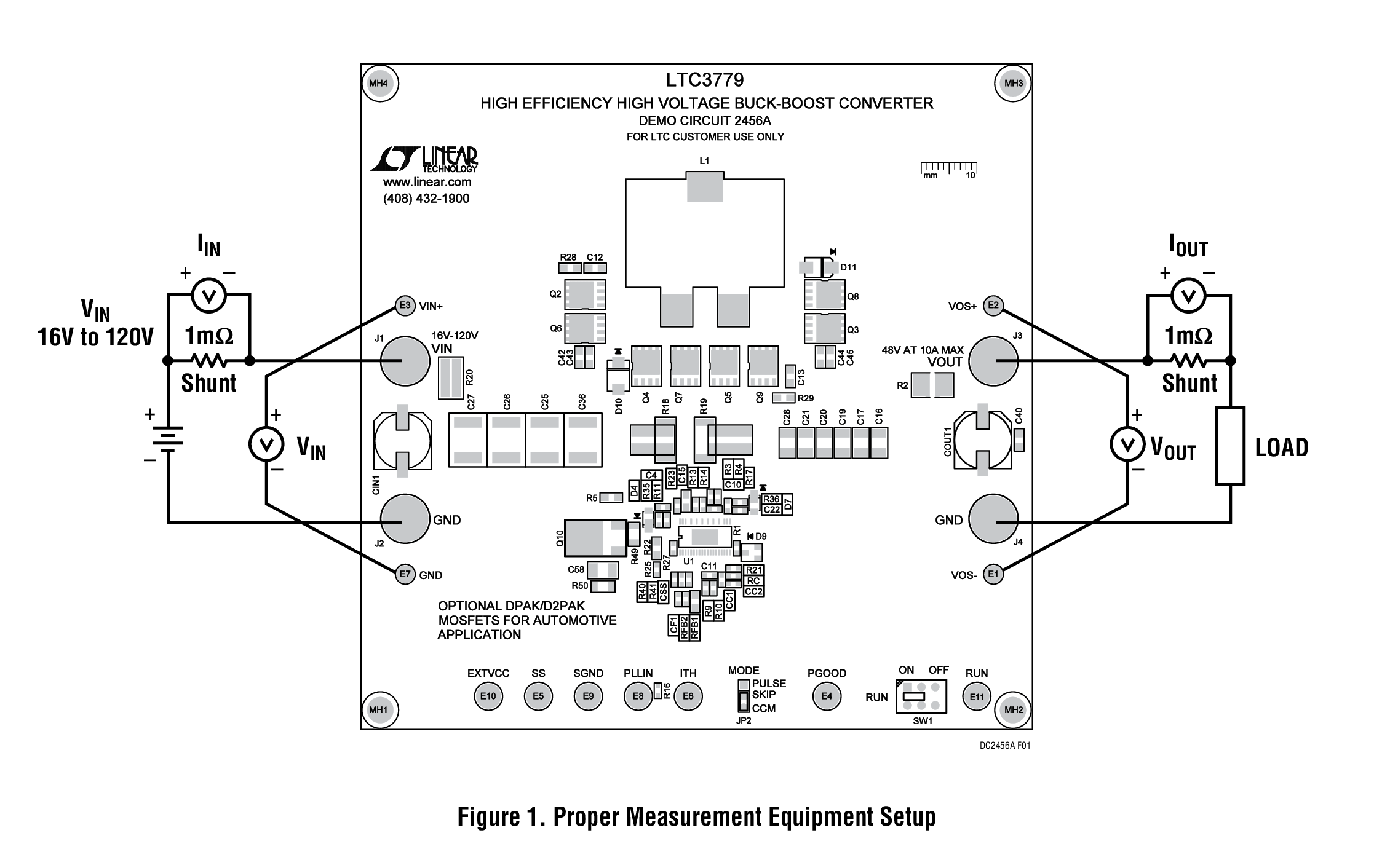

DC2456A

LTC3779EFE Demo Board | 16V ≤ VIN ≤ 120V, VOUT = 48V @ 10A at up to 99% Efficiency

zoom

DC2456A

LTC3779EFE Demo Board | 16V ≤ VIN ≤ 120V, VOUT = 48V @ 10A at up to 99% Efficiency

LTC3779EFE Demo Board | 16V ≤ VIN ≤ 120V, VOUT = 48V @ 10A at up to 99% Efficiency

製品の詳細

Demonstration circuit 2456A is a high voltage, high efficiency synchronous buck-boost DC/DC converter with a 16V to 120V input voltage range. It can supply a 10A maximum load current with a 48V output. The demo board features the LTC3779EFE controller. The constant frequency current mode architecture allows a phase-lockable frequency of up to 600kHz, while an optional output current feedback loop provides support for applications such as battery charging. With a wide input range, wide output range and seamless transfers between operation modes, the LTC3779 is ideal for Industrial, Automotive, Medical, Military and Avionics applications.






ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
