製品概要

機能と利点

  • 入力電圧範囲:3.6V~20V
  • 出力電流:3A/チャネル
  • 効率:最大95%
  • 低デューティ・サイクル動作:5%(2.25MHz)
  • チャネル間の位相偏移を選択可能:0°/180°
  • 調整可能なスイッチング周波数:500kHz~4MHz
  • 外部の周波数に同期
  • 電流モード動作により、優れた入力および負荷トランジェント応答を実現
  • 0.6Vのリファレンスにより、低出力電圧が可能
  • Burst Mode®動作または強制連続動作をユーザーが選択可能
  • 出力電圧トラッキング機能とソフトスタート機能
  • 短絡保護
  • 過電圧入力保護と過熱保護
  • パワーグッド状態出力
  • (4mm × 5mm)QFN-28および28ピンTSSOPパッケージで供給可能

製品概要

LTC3633A-2は、デュアル・チャネルの高効率モノリシック同期整流式降圧レギュレータで、オン時間制御の電流モード・アーキテクチャを採用しており、スイッチング周波数の位相同期が可能です。2つのチャネルは位相を180°ずらして動作できるので、入力容量と出力容量の要件が緩和されます。動作電源電圧範囲は3.6V~20Vなので、リチウムイオン・バッテリ・スタックや12Vまたは5V電源を使用するポイントオブロード電源アプリケーションに最適です。

動作周波数は外付け抵抗を使用して500kHz~4MHzの範囲で設定可能で、外部クロック信号に同期させることもできます。動作周波数が高いので、小型の表面実装インダクタおよびコンデンサを使用できます。独自の固定周波数/オン時間制御アーキテクチャは、高周波で動作しながら高速トランジェント応答を必要とする高降圧比アプリケーションに最適です。内部の位相同期ループにより、内部ワンショット・タイマのオン時間をサーボ制御して、内部クロックまたは印加された外部クロックの周波数に合わせます。

LTC3633A-2では、強制連続モードと高効率のBurst Mode動作のいずれかを選択できます。LTC3633A-2とLTC3633A-3の違いは、出力電圧の検出範囲です(LTC3633A製品ファミリ全体の説明については、「動作」セクションの表1を参照してください)。

Part Number 出力電圧の検出範囲 SVin 入力 V2P5 出力 LTC3633とピン互換
LTC3633A 0.6V TO 6V No Yes Yes
LTC3633A-1 1.5V TO 12V No Yes Yes
LTC3633A-2 0.6V TO 6V Yes No No
LTC3633A-3 1.5V TO 12V Yes No No

アプリケーション

  • 分散給電システム
  • バッテリ駆動計測器
  • ポイントオブロード電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

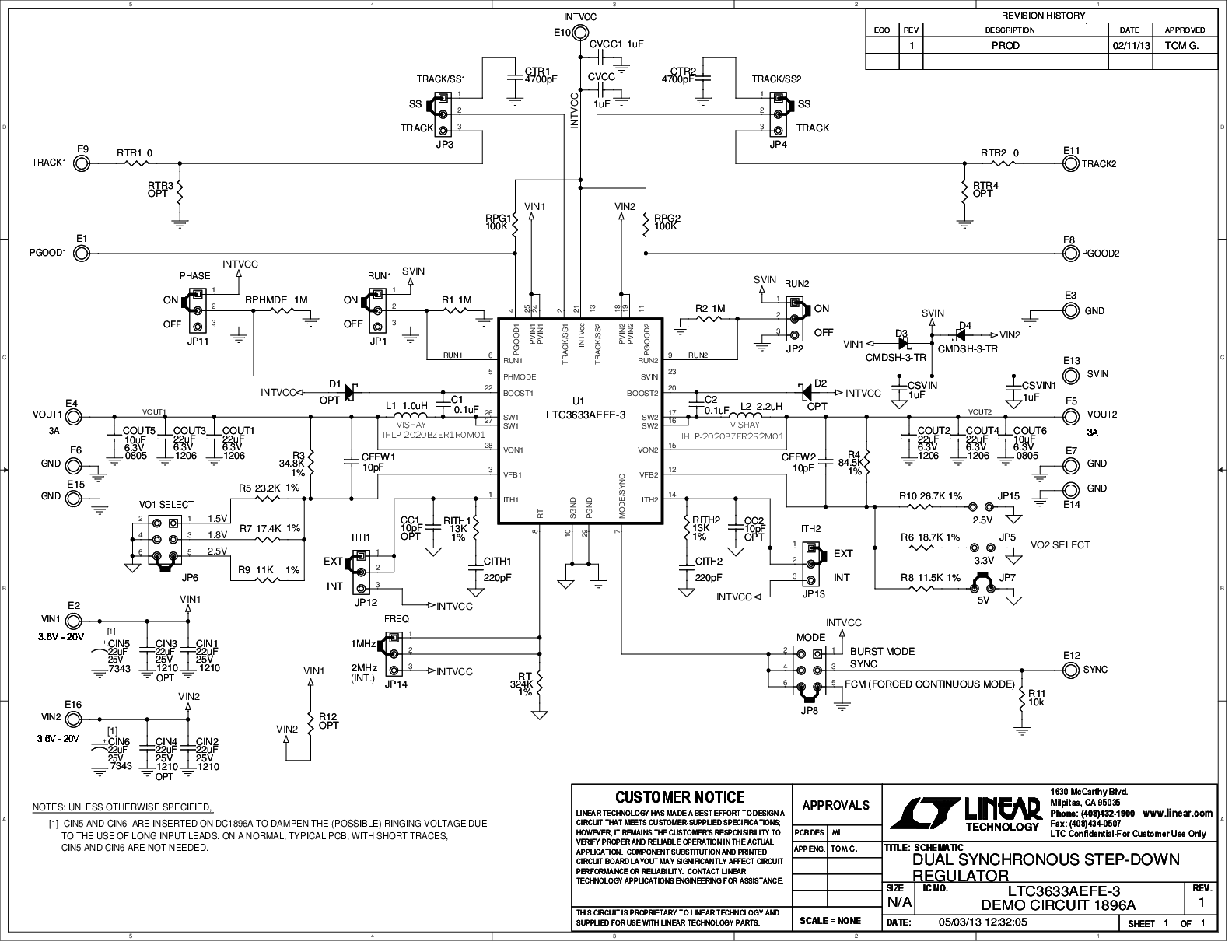

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3633
LTC3633A
LTC3633A-1
LTC3633A-2
LTC3633A-3

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3633
LTC3633A
LTC3633A-1
LTC3633A-2
LTC3633A-3
