LTC3538: 800mA同期整流式昇降圧DC/DCコンバータ データシート (Rev. )1/20/2008PDF1M
製品概要
機能と利点
- 出力電圧を上回る/下回る、あるいは等しい入力電圧での安定化出力
- 1セル･リチウムイオン/ポリマー･バッテリから800mAの連続出力電流を供給
- 1個のインダクタ
- 出力電圧範囲：1.8V～5.25V
- 入力電圧範囲：2.4V～5.5V
- 1MHzの固定周波数動作
- シャットダウン時の出力切断
- 2.4V～5.5V入力
- Burst Mode動作時の消費電流：35μA
- シャットダウン電流：＜5μA
- ソフトスタート機能搭載

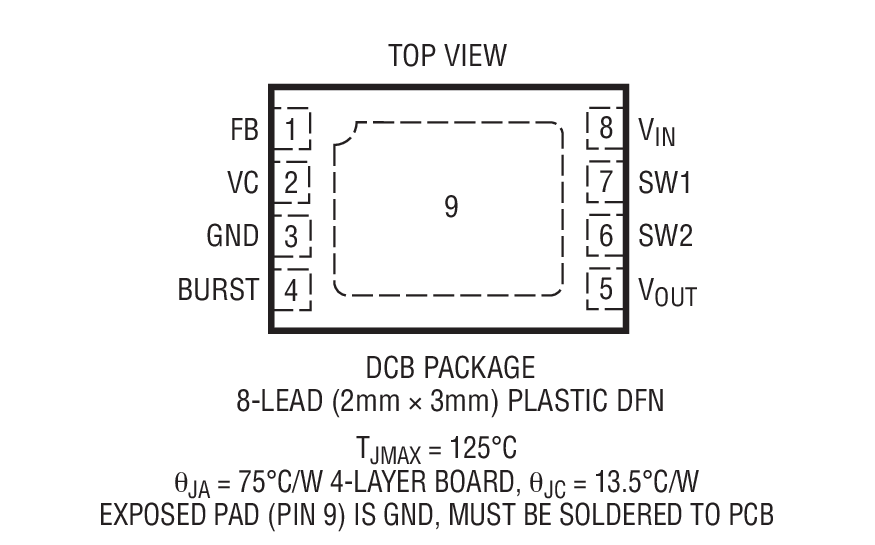

- 熱特性が改善された小型8ピン（2mm×3mm）DFNパッケージ
製品概要

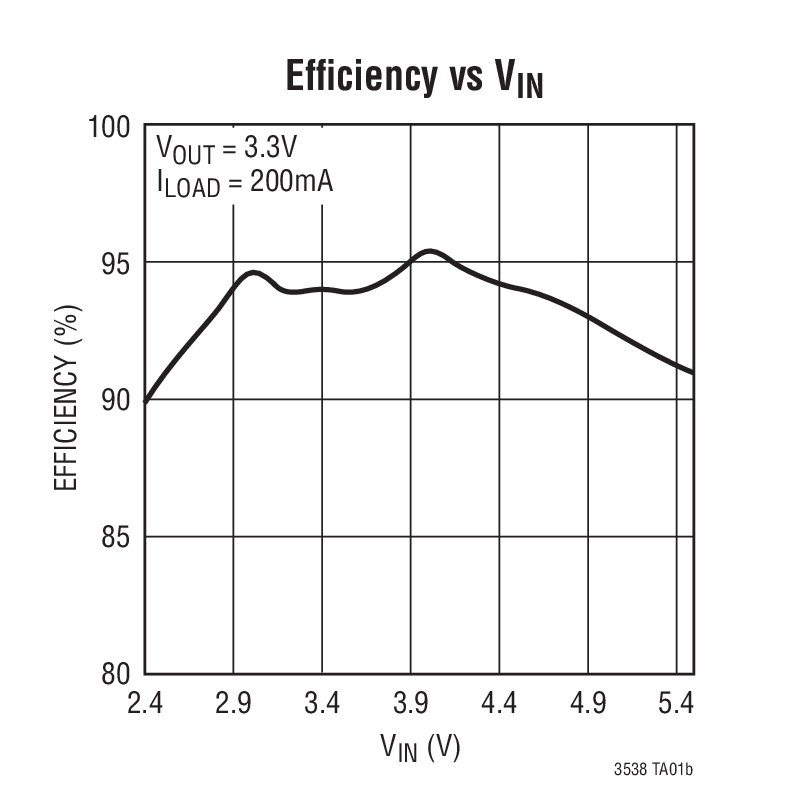

LTC3538は出力電圧を上回るまたは下回る入力電圧でも、また出力電圧と等しい入力電圧でも動作する高効率、低ノイズの昇降圧 DC/DCコンバータです。このデバイスはあらゆる動作モード間で連続的に遷移するので、出力電圧がバッテリ電圧範囲内にある1セル・リチウムイオン･バッテリや複数セル・アルカリまたはNiMHバッテリのアプリケーションに最適です。
LTC3538は800mAの電流が可能なマイクロ･ハードディスク･ドライブ（μHDD）での使用に適しています。Burst Mode動作により、軽負荷で高効率を達成します。
LTC3538は2個の0.17Ω NチャネルMOSFETスイッチと2個の0.2Ω PチャネルMOSFETスイッチを内蔵しています。動作周波数は1MHzに内部設定されているので、ソリューションの実装面積を最小限に抑えながら最大効率を達成します。
この他に、5μAを下回るシャットダウン電流、ソフトスタート、短絡保護、サーマル・シャットダウンなどを特長としています。LTC3538は、高さの低い（0.75mm）熱特性が改善された8ピン（2mm×3mm）DFNパッケージで供給されます。
アプリケーション
- 小型ハードディスク･ドライブ
- MP3プレーヤ
- デジタル・カメラ
- 携帯電話ハンドセット
- PDA、ハンドヘルドPC
- GPS受信機
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-

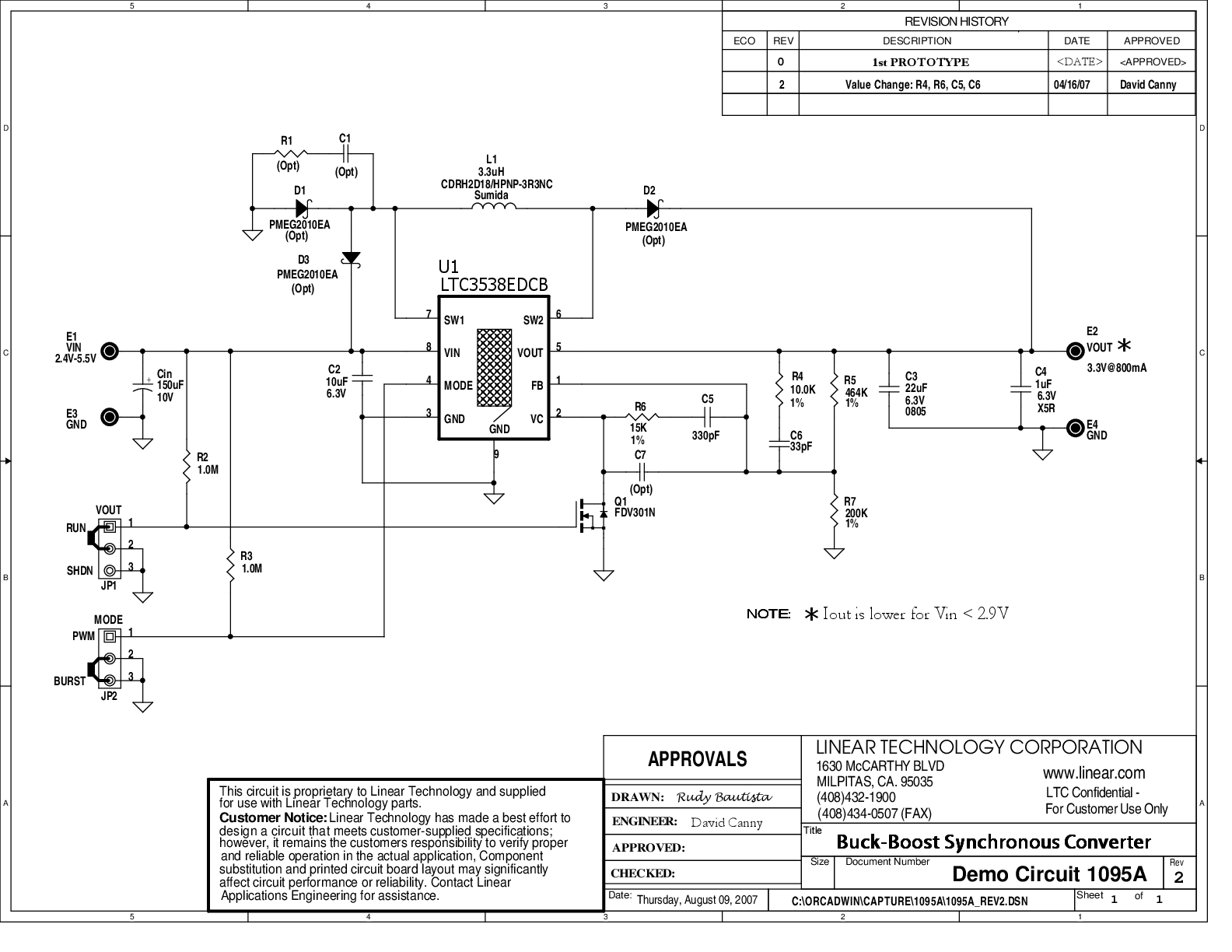

DC1095A - Demo Manual9/24/2009PDF310K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3538
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3538EDCB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (2mm x 3mm w/ EP) | |
| LTC3538EDCB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (2mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
