製品概要
機能と利点
- 小型/中型TFTディスプレイ向けに3つの調整可能な低ノイズ電源レールを生成
- 最大10個の白色LEDをドライブ
- LED調光と短絡保護
- 制御されたパワーアップ/パワーダウン･シーケンシング
- 1.5MHzの固定周波数、低ノイズ動作
- VIN範囲：2.5V～6V、VOUT範囲：3V～6V
- TFT電源の効率：最大90%
- LED電源の効率：最大78%
- 個別にイネーブルされる2本のLEDストリング
- 200:1のTrue Color PWM™調光
- 小型の外部ソリューション
- 24ピンQFNパッケージ（4mm×4mm×0.75mm）
製品概要
LT3524は、小型/中型ポリシリコンTFT LCDディスプレイ･パネル向けのBIASおよび白色LEDパワーコンバータ･ソリューションを集積化したデバイスです。このデバイスは単一リチウムイオン/ポリマー･バッテリや2.5V～6Vのあらゆる電圧源で動作します。
1.5MHz同期整流式昇圧コンバータは最大6.0Vのプログラム可能な低ノイズ、高効率2.5mA TFT電源を生成します。安定化された低リップル･チャージポンプを使用して、2mAで最大+20Vと-20Vを生成できます。出力シーケンシングは内部で制御されるので、シャットダウン時にLCDパネルを正しく初期化し、高速で放電することができます。
2つめの1.5MHz昇圧コンバータは（ストリング当たり最大5個の直列LEDで構成）1本または2本のLEDストリングに電力を供給します。LED電流とディスプレイの輝度は、最大25mAのアナログまたはデジタル手法を使用して広い範囲で制御できます。
LTC3524は4mm×4mmの24ピンQFNパッケージで供給され、ソリューション全体の実装面積を最小限に抑えます。
アプリケーション
- PDA、パームトップ・コンピュータ
- デジタル・スチールおよびビデオ・カメラ
- ハンドヘルドGPS
- 携帯型計測器のディスプレイ
- 携帯型メディア･プレーヤ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

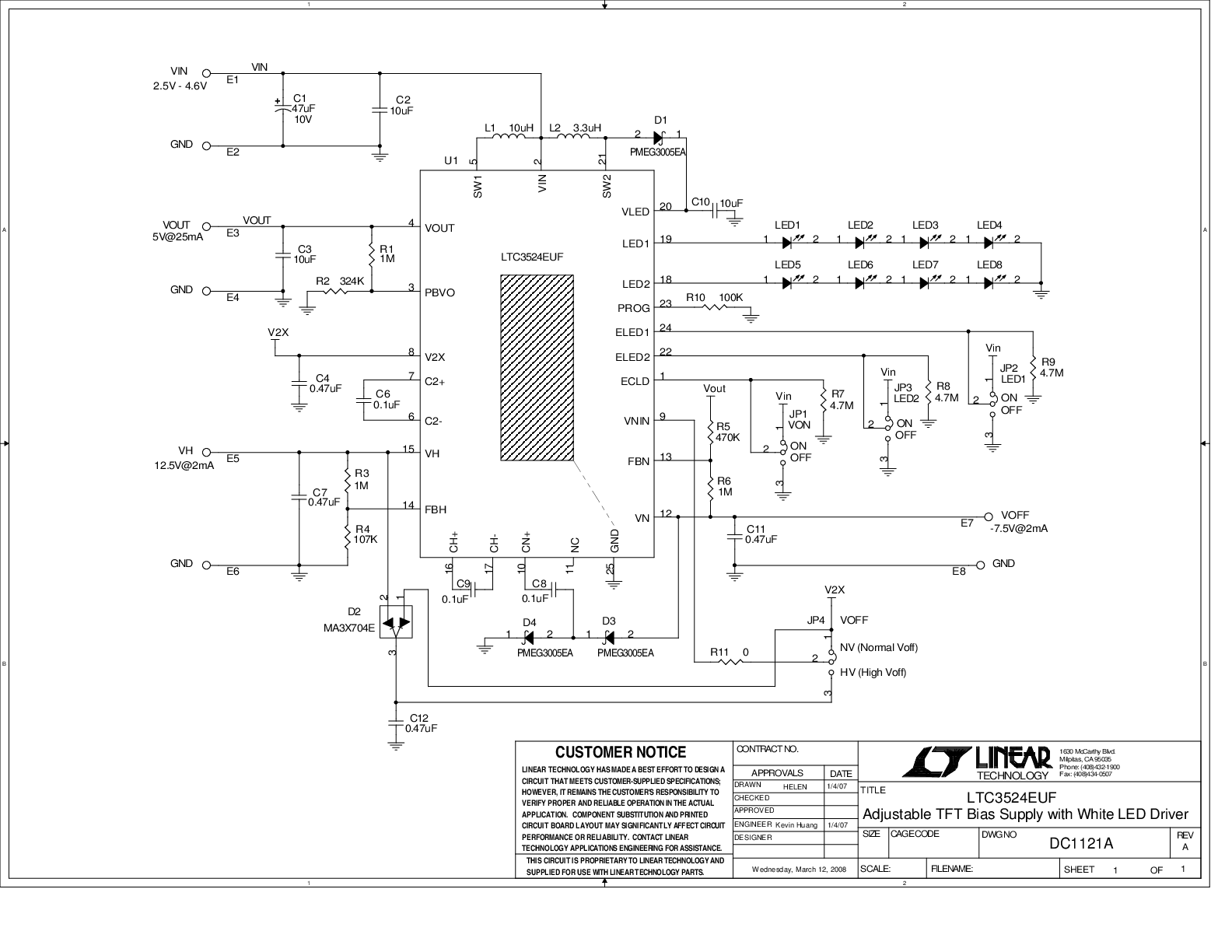

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3524
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3524EUF#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3524EUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R419 Reliability Data |
