LTC3523

新規設計に推奨

同期整流式600mA昇圧および400mA降圧DC/DCコンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • デュアル高効率DC/DCコンバータ：
    • 昇圧（VOUT＝1.8V～5.25V、ISW＝600mA）
    • 降圧（VOUT＝0.615V～5.5V、IOUT＝400mA）
  • 入力電圧範囲：1.8V～5.5V
  • 効率：最大94%
  • ピンで選択可能なBurst Mode®動作
  • Burst Mode動作時の消費電流：45μA
  • スイッチング周波数：1.2MHz（LTC3523）または2.4MHz（LTC3523-2）
  • 独立したパワーグッド･インジケータ出力
  • ソフトスタート機能を搭載
  • 熱保護および過電流保護
  • シャットダウン時の消費電流：＜2μA

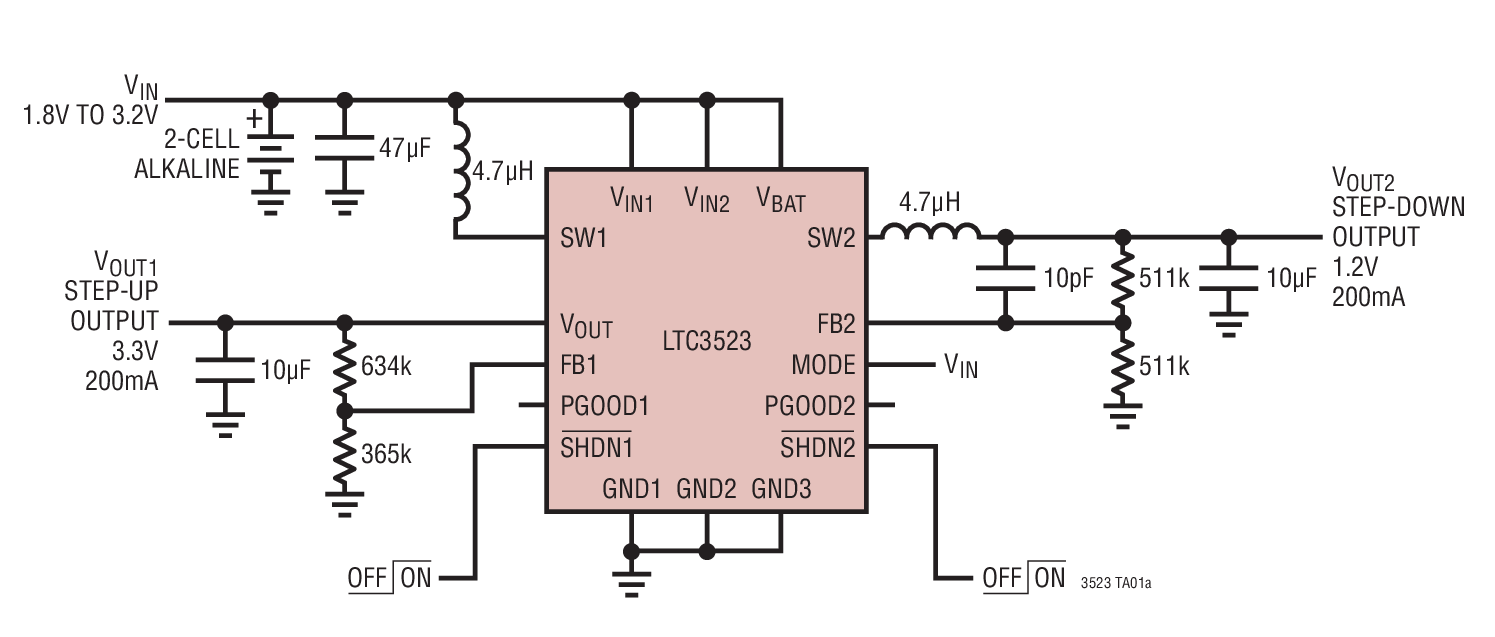

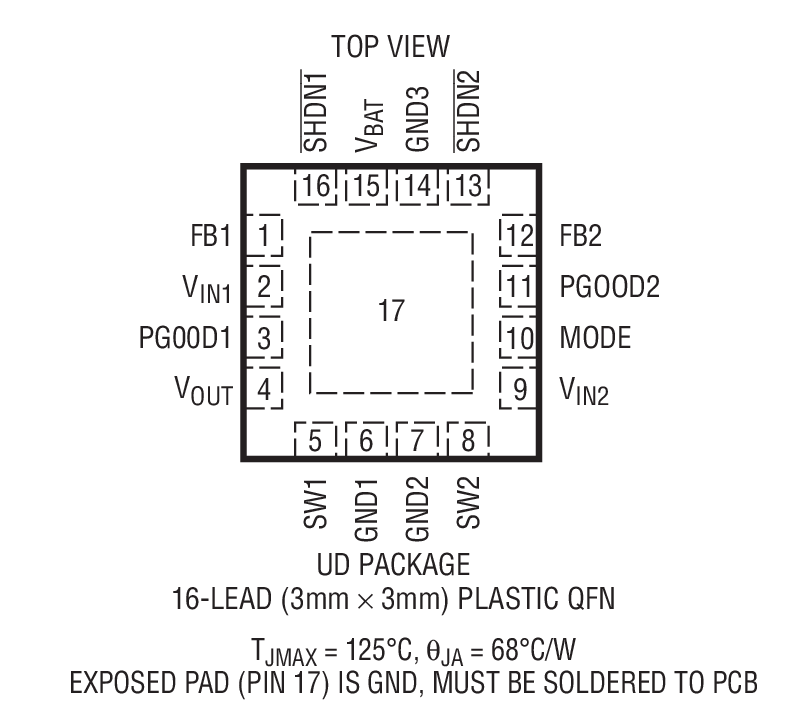

  • 3mm×3mm×0.75mmの小型16ピンQFNパッケージ
LTC3523
同期整流式600mA昇圧および400mA降圧DC/DCコンバータ

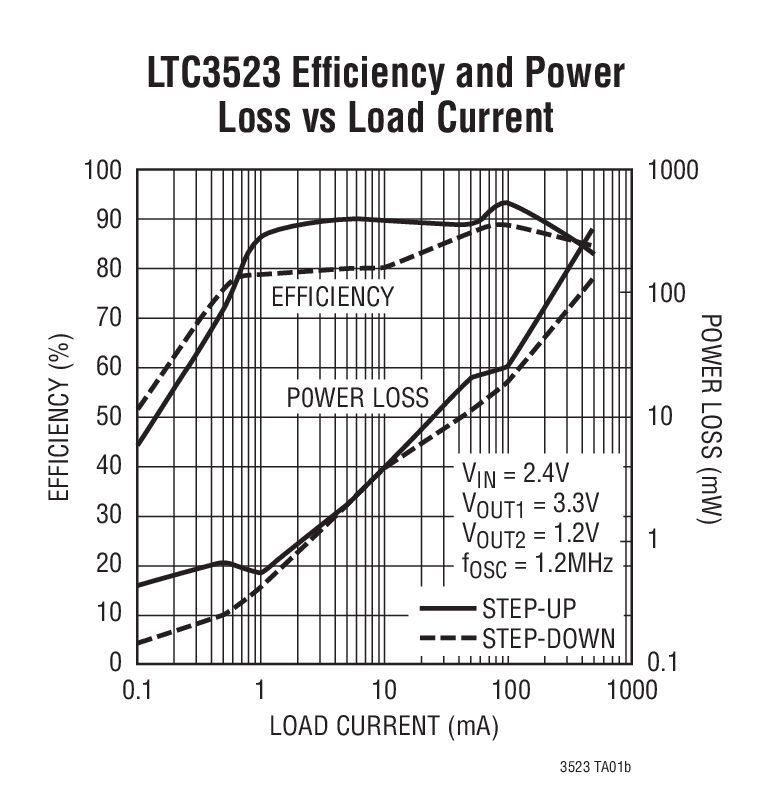

LTC3523 Efficiency and Power Loss vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3523
  • LTC3523-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1213A

LTC3523EUD | 1MHz Dual 400mA Buck + 600mA Sync Boost

今すぐ購入 詳細を表示

製品詳細

DC1213A: Demo Board for the LTC3523 Synchronous 600mA Step-Up and 400mA Step-Down DC/DC Converters



DC1213A
LTC3523EUD | 1MHz Dual 400mA Buck + 600mA Sync Boost

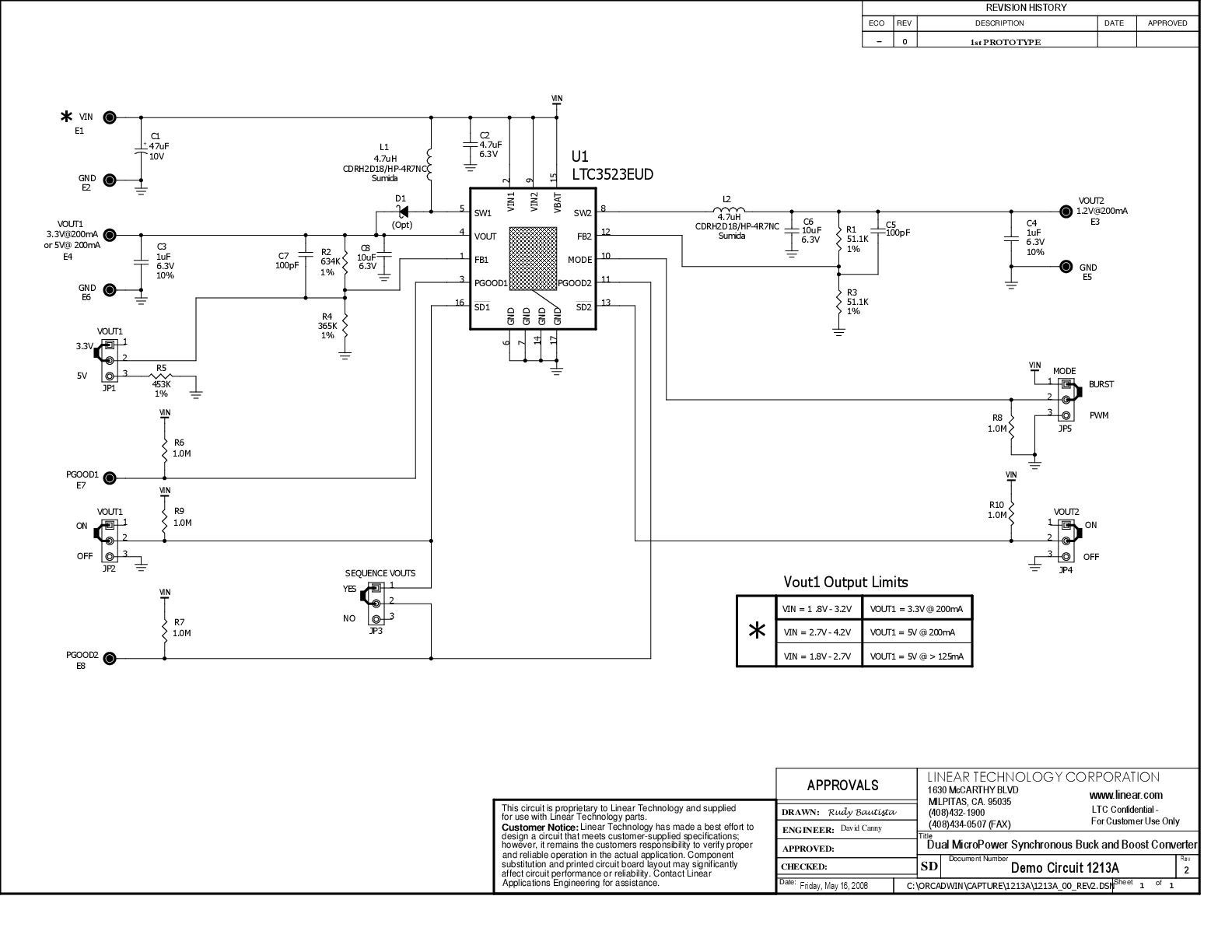

DC1213A - Schematic
