LTC3444

新規設計に推奨

WCDMAアプリケーション向けのマイクロパワー同期整流式昇降圧DC/DCコンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • WCDMAハンドセット向けに最適化された機能
  • 出力電圧を上回る/下回る、あるいは等しい入力電圧で安定化出力
  • 0.5V～5Vの出力範囲
  • 1セル・リチウムイオン・バッテリで最大400mAの連続出力電流
  • 最小の外付け部品
  • 1.5MHzの固定周波数動作
  • ループ補償機能搭載により、高速過渡応答を実現＜25μsのフルスケール出力スルーレート、4.7μFのCOUT
  • シャットダウン時の出力切断
  • 2.75V～5.5Vの入力範囲
  • シャットダウン時の消費電流： < 1μA
  • ソフトスタート機能を内蔵
  • 出力過電圧保護
  • 1個のインダクタ、ショットキー・ダイオード不要

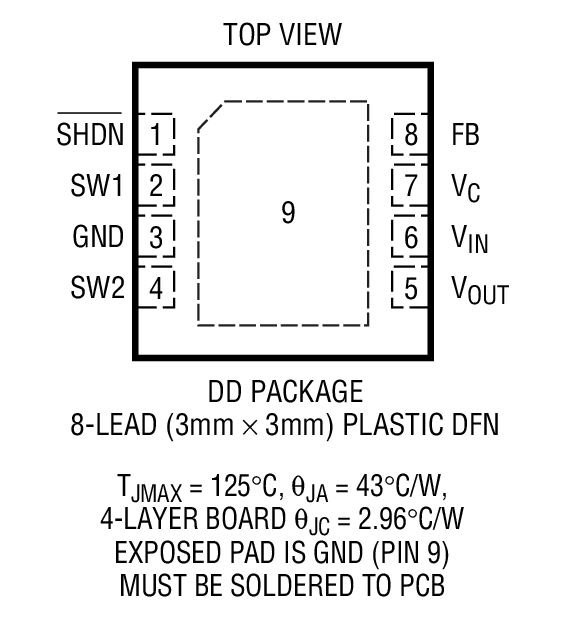

  • 熱特性が改善された小型8ピン（3mm×3mm）DFNパッケージ
LTC3444
WCDMAアプリケーション向けのマイクロパワー同期整流式昇降圧DC/DCコンバータ
LTC3444 Dynamic Response Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3444
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC901A

LTC3444EDD Demo Board | Synchronous Buck-Boost, for CDMA & HSDPA, 3.1V ≤ VIN ≤ 5V, VOUT = 0.8V to 4.2V @ 400mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 901A features the LTC3444 and is a highly efficient, 1.5MHz fixed frequency buck-boost DC/DC converter. The input voltage can range from 3.1V to 5.0V and is suitable for Li-Ion or three-cell NiCd/NiMH battery applications while the output voltage can be set anywhere from 0.8V to 4.2V by injecting a 0.35V to 2.4V control signal. The demo board provides up to 400mA of output current.
DC901A
LTC3444EDD Demo Board | Synchronous Buck-Boost, for CDMA & HSDPA, 3.1V ≤ VIN ≤ 5V, VOUT = 0.8V to 4.2V @ 400mA
DC901A - Schematic
