特長
- 出力電圧を上回る/下回る、または等しい安定化出力電圧
- インダクタ1個のみ、ショットキー・ダイオードは不要
- 手動またはプログラム可能な自動バーストモード動作
- 平均入力電流制限をプログラム可能
- 1セル・リチウムイオン・バッテリで最大1.2Aの連続出力電流
- 高効率:最大95%
- シャットダウン時の出力切断
- 2.4V~5.5Vの入力範囲
- 2.4V~5.25Vの出力範囲
- バーストモード動作時の消費電流:35μA
- プログラム可能な周波数:300kHz~2MHz
- シャットダウン時の消費電流: < 1μA
- 熱特性が改善された小型12ピン(4mm×3mm)DFNパッケージ
LTC3442は出力電圧を上回るまたは下回る入力電圧でも、また出力電圧と等しい入力電圧でも動作する高効率の固定周波数昇降圧DC/DCコンバータです。このデバイスはすべての動作モードで連続伝達関数方式を採用しているので、出力電圧がバッテリ電圧の範囲内にある1セル・リチウムイオンまたは複数セル・アルカリ・アプリケーションに最適です。
このデバイスは2つの0.10Ω NチャネルMOSFETスイッチと2つの0.10Ω Pチャネル・スイッチを内蔵しています。動作周波数と平均入力電流制限はそれぞれ1本の外付け抵抗でプログラム可能です。消費電流はバーストモード動作時にはわずか35μAで、携帯アプリケーションでバッテリ寿命を最大限に延ばすことができます。自動バーストモードでは、ユーザがバーストモード動作の負荷電流をプログラムすることができます。また、ユーザがバーストモード動作を手動で制御することも可能です。
この他に、1μAのシャットダウン電流、プログラム可能なソフトスタート、ピーク電流制限、サーマル・シャットダウンなどの機能も搭載しています。LTC3442は熱特性が改善された高さの低い(4mm×3mm×0.75mm)12ピンDFNパッケージで供給されます。
アプリケーション
- PDA/SMART電話
- ハンドヘルド・コンピュータ
- MP3プレーヤ
- ハンドヘルド機器
- デジタル・カメラ
- ワイヤレス・ヘッドセット
- USB周辺機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3442
資料
Filters
1つが該当
データシート
2
信頼性データ
1
25.65 K
ユーザ・ガイド
1
132.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3442EDE#PBF | 12-Lead DFN (4mm x 3mm w/ EP) |
|
|
LTC3442EDE#TRPBF | 12-Lead DFN (4mm x 3mm w/ EP) |
|
- LTC3442EDE#PBF
- ピン/パッケージ図
- 12-Lead DFN (4mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3442EDE#TRPBF
- ピン/パッケージ図
- 12-Lead DFN (4mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC799A

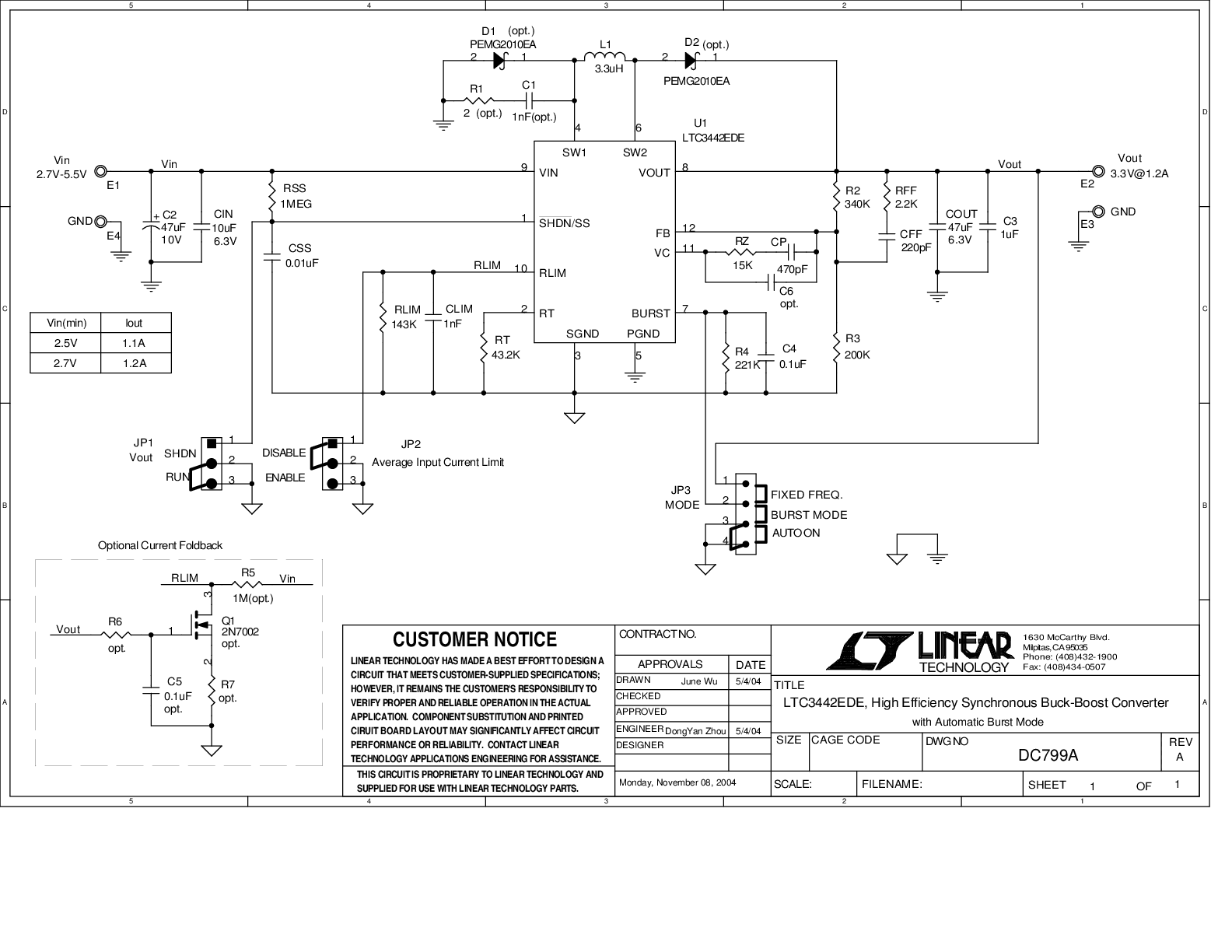

LTC3442EDE Demo Board | Synchronous Buck-Boost, 2.4V ≤ VIN ≤ 5.25V, VOUT = 3.3V @ 1.2A
