特長
- 1個のインダクタ
- 出力電圧を上回る/下回る、あるいは等しいバッテリ電圧で固定周波数動作
- 同期整流：最大96%の効率
- バーストモード®動作時の消費電流：25μA
- 最大600mAの連続出力電流
- ショットキーダイオードが不要（VOUT < 4.3V）
- シャットダウン時にVOUTをVINから切断
- 2.5V～5.5Vの入出力範囲
- プログラム可能な発振周波数：300kHz～2MHz
- 同期可能な発振器
- バーストモード・イネーブル制御
- シャットダウン電流：< 1μA
- 熱特性が改善された小型10ピンMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

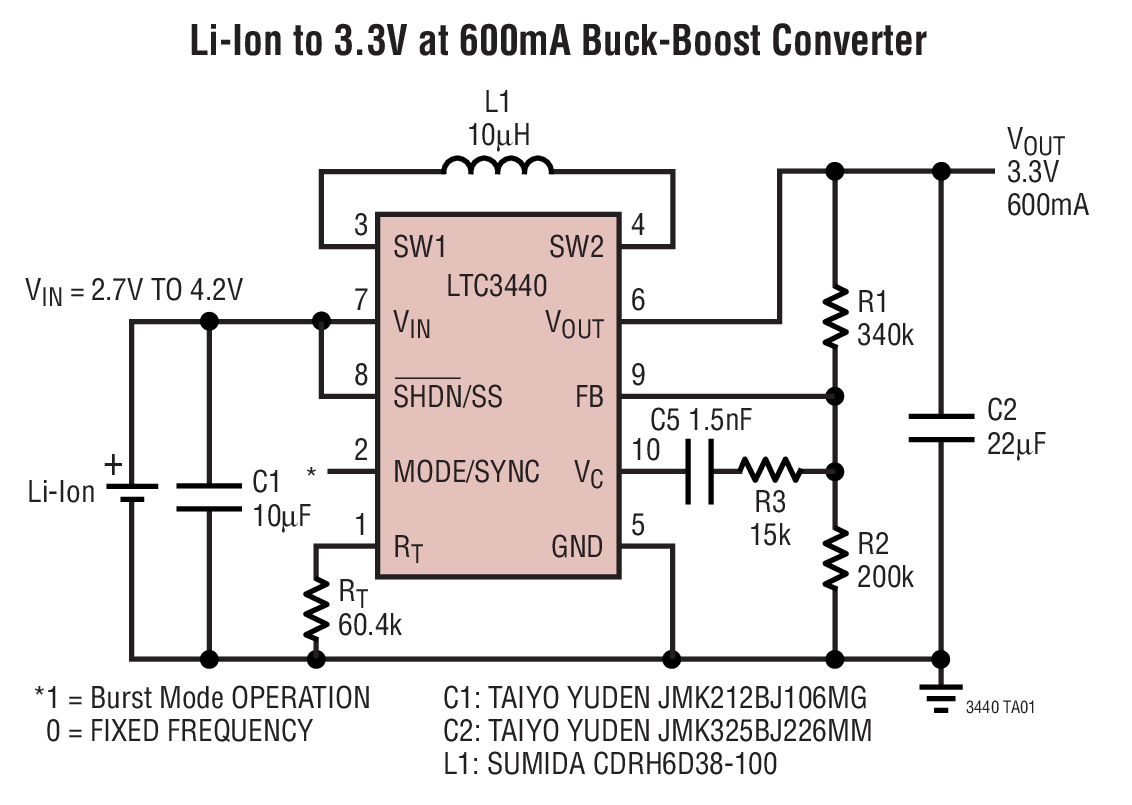

LTC3440は出力電圧を上回るまたは下回る入力電圧でも、また出力電圧と等しい入力電圧でも動作する高効率の固定周波数昇降圧DC/DCコンバータです。このデバイスはあらゆる動作モードで連続伝達関数方式を採用しているので、出力電圧がバッテリ電圧の範囲内にある1セル・リチウムイオン、マルチセルのアルカリまたはNiMHアプリケーションに最適です。
このデバイスは2つの0.19Ω NチャネルMOSFETスイッチと2つの0.22Ω Pチャネル・スイッチを内蔵しています。スイッチング周波数は外付け抵抗で最大2MHzまで設定可能で、発振器は外部クロックに同期可能です。消費電流はバーストモード動作時にはわずか25μAで、携帯アプリケーションでバッテリ寿命を最大限に延ばすことができます。バーストモード動作はユーザによって制御され、MODE/SYNCピンを"H"にドライブすることによってイネーブルできます。MODE/SYNCピンにクロックが供給されるか、もしくは"L"にドライブされると、固定周波数スイッチングがイネーブルされます。
この他に、1μAシャットダウン、ソフトスタート制御、サーマル・シャットダウン、電流制限などの機能も搭載しています。LTC3440は熱特性が改善された10ピンMSOPパッケージで供給されます。
アプリケーション
- パームトップ・コンピュータ
- ハンドヘルド機器
- MP3プレイヤ
- デジタル・カメラ
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3440
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
デザイン・ノート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
25.65 K
デザイン・ノート
4
HTML
ユーザ・ガイド
2
406.00K
281.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
デザイン・ノート 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3440EDD#PBF |

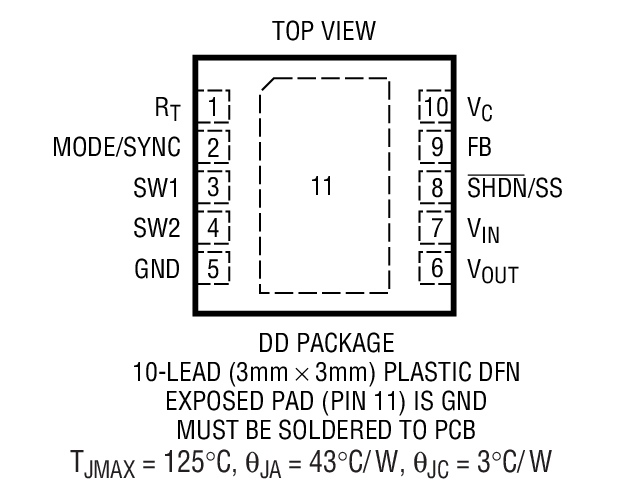

10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3440EDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3440EMS#PBF |

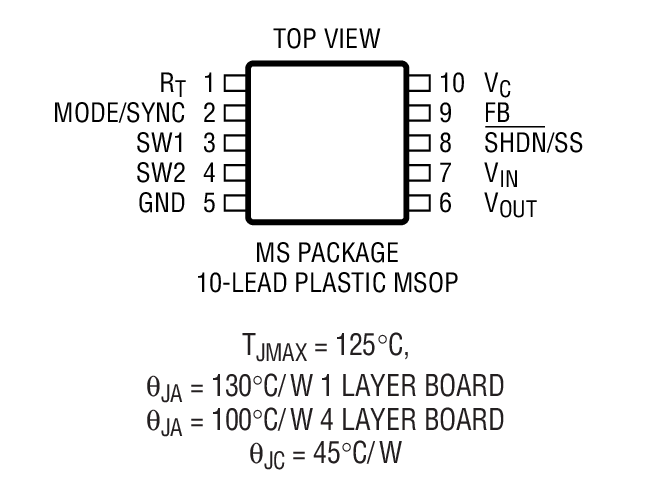

10-Lead MSOP
|
|
|
| LTC3440EMS#TRPBF |
10-Lead MSOP
|
|
- LTC3440EDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3440EDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3440EMS#PBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3440EMS#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3440EMS#PBF
製造中
LTC3440EMS#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
ソフトウェアおよび製品のエコシステム
評価用キット 2
DC425B
LTC3440EMS Demo Board (MSOP)| 1MHz, Synchronous Buck-Boost, VIN = 2.5V to 5.5V, VOUT = 3.3V @ 0.6A
製品の詳細
Demonstration Circuit 425B is a constant-frequency synchronous Buck-Boost converter using the LTC3440. The input range is from 2.5V to 5.5V, making it ideal for single-cell lithium-ion or three-cell NiCd/NiMH battery applications. For 2.7V minimum input voltage, this converter can provide up to 600mA load current. The output voltage is set at 3.3V. A different output voltage in the range of 2.5V to 5.5V can be obtained by changing one of the feedback resistors.
資料
DC797A
LTC3440EDD Demo Board (DFN) | 1MHz, Synchronous Buck-Boost, VIN = 2.5V to 5.5V, VOUT = 3.3V @ 0.6A
製品の詳細

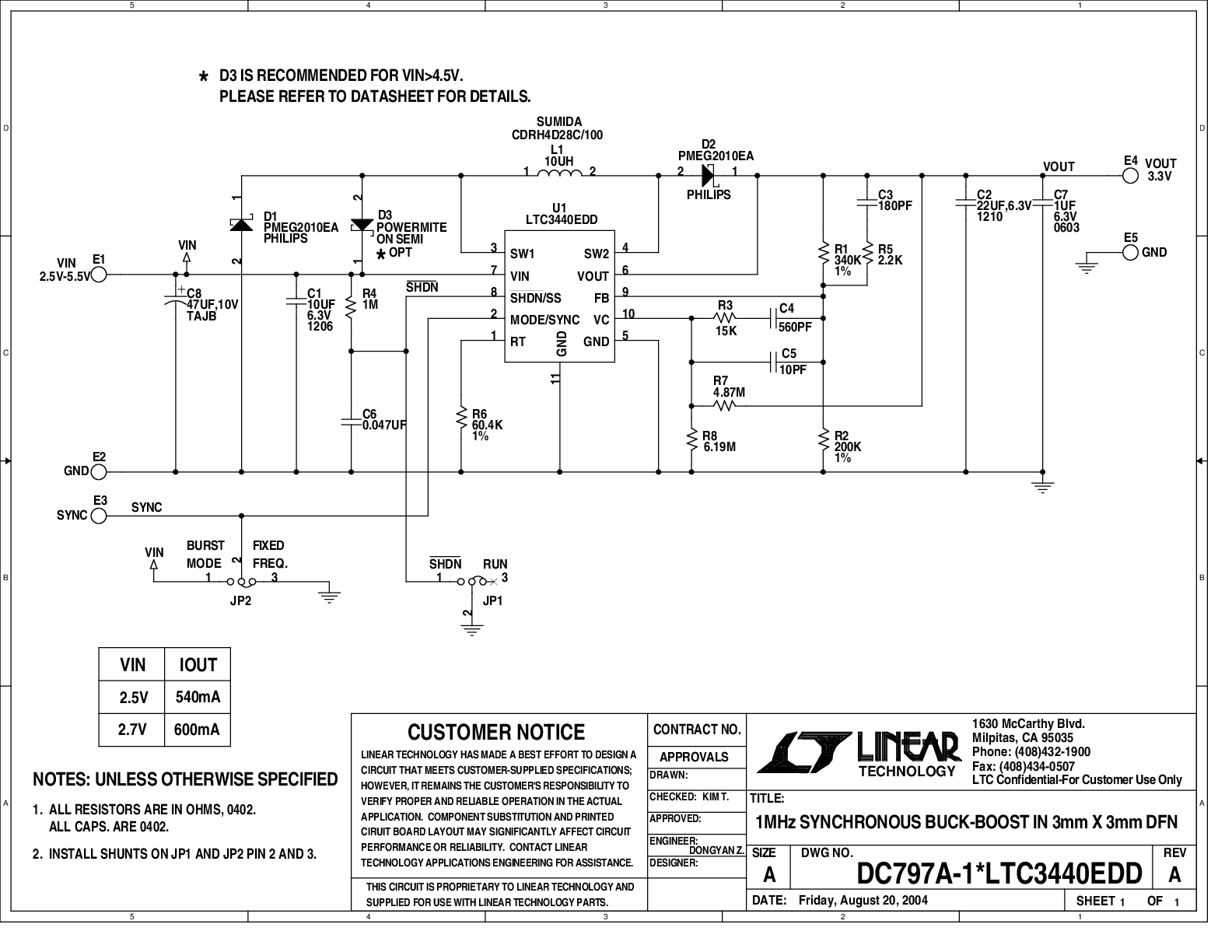

Demonstration Circuit 797 is a constant-frequency synchronous Buck-Boost converter using the LTC3440EDD in the 3mm × 3mm DFN-10 package. The input range is from 2.5V to 5.5V, making it ideal for single-cell Lithium-Ion or three-cell NiCd/NiMH battery applications. For 2.7V minimum input voltage, this converter can provide up to 600mA load current. The output voltage is set at 3.3V. A different output voltage in the range of 2.5V to 5.25V can be obtained by changing one of the feedback resistors.
