LTC3315B

デュアル5V、2A同期型降圧DC/DC(2mm × 2mm LQFN)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$2.12
特長
  • デュアル出力(個々の出力電流は2A)
  • 高効率:19mΩ NMOSおよび75mΩ PMOS
  • 広帯域幅、高速過渡応答
  • スイッチング周波数(10MHzまで同期可能)
  • VIN範囲:2.25V~5.5V
  • VOUT 範囲:0.5V~VIN
  • VOUT精度:±1%
  • 低リップル・バースト・モード®動作
  • ピーク電流モードの制御
  • 最小オン時間:25ns
  • 過負荷におけるインダクタの飽和状態に対する安全な耐性
  • シャットダウン電流:1.2µA
  • 高精度な400mVのイネーブル閾値
  • 内部ソフトスタート機能と補償機能
  • パワーグッド出力

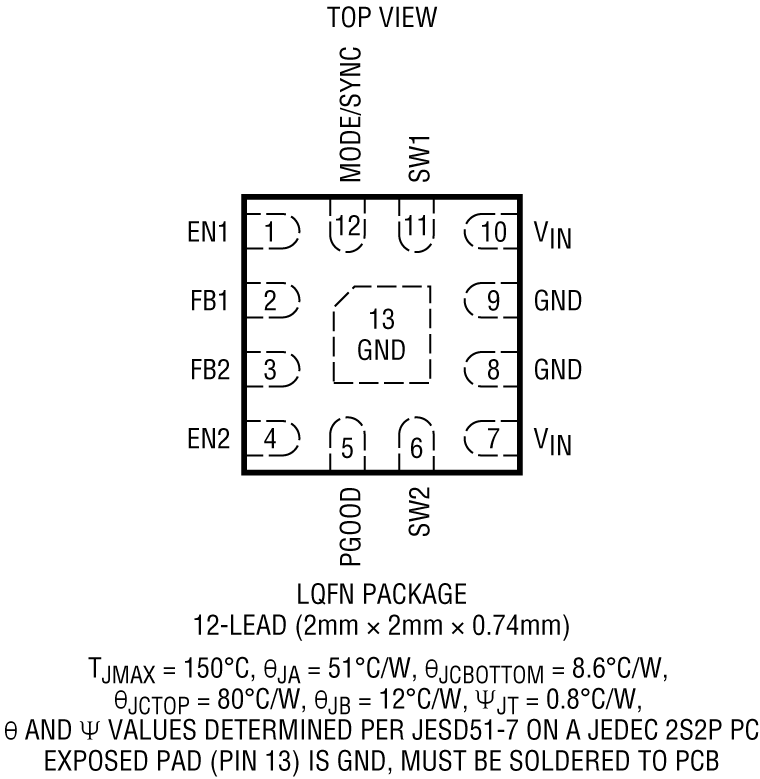

  • 低プロファイル熱強化型12ピン
    2mm × 2mm × 0.74mm LQFNパッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100認定済み
製品概要
show more Icon

LTC3315Bは、デュアル2Aモノリシック同期型降圧コンバータです。2.25V~5.5Vの入力電圧範囲で動作し、性能要件が厳しい一方でスペースに制約のあるアプリケーションに1パッケージで対応できます。固定周波数および最大10MHzのスイッチング周波数でのピーク電流モード制御を使用することで、極めて小さなアプリケーション・フットプリントでありながら、25nsの最小オン時間、両降圧コンバータで高効率かつ高速の過渡応答を実現しています。

LTC3315Bは、低ノイズの強制連続モードまたはパルス・スキップ・モード、または軽負荷の高効率バースト・モード®​で動作します。一般的な降圧スイッチング周波数は6MHzで、MODE/SYNCピンを通じて外部発振器と同期できます。

LTC3315Bは、出力を500mVもの低圧に調整することが可能です。更に、高精度のイネーブル閾値、パワーグッド信号、出力の過電圧保護、サーマル・シャットダウン、出力短絡の回路保護、100%デューティ・サイクルの低ドロップアウト動作の各機能を搭載しています。LTC3315Bは小型2mm × 2mm LQFNパッケージを採用しています。

アプリケーション

  • サーバー、テレコム電源、光ネットワーク
  • 分散型DC電源システム(POL)
  • FPGA、ASIC、µPコア電源
  • 工業/オートモーティブ/通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$2.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3315BEV#TRMPBF
  • HTML
  • HTML
LTC3315BEV#TRPBF
  • HTML
  • HTML
LTC3315BEV#WTRMPBF
  • HTML
  • HTML
LTC3315BEV#WTRPBF
  • HTML
  • HTML
LTC3315BHV#TRMPBF
  • HTML
  • HTML
LTC3315BHV#TRPBF
  • HTML
  • HTML
LTC3315BHV#WTRMPBF
  • HTML
  • HTML
LTC3315BHV#WTRPBF
  • HTML
  • HTML
LTC3315BIV#TRMPBF
  • HTML
  • HTML
LTC3315BIV#TRPBF
  • HTML
  • HTML
LTC3315BIV#WTRMPBF
  • HTML
  • HTML
LTC3315BIV#WTRPBF
  • HTML
  • HTML
LTC3315BJV#TRMPBF
  • HTML
  • HTML
LTC3315BJV#TRPBF
  • HTML
  • HTML
LTC3315BJV#WTRMPBF
  • HTML
  • HTML
LTC3315BJV#WTRPBF
  • HTML
  • HTML
LTC3315BMPV#TRMPBF
  • HTML
  • HTML
LTC3315BMPV#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2748A

3.3V VIN、デュアル2A、6MHz同期型降圧レギュレータ(出力1.8Vおよび2.0V時)、0.71cm2ソリューション

zoom

DC2748A

3.3V VIN、デュアル2A、6MHz同期型降圧レギュレータ(出力1.8Vおよび2.0V時)、0.71cm2ソリューション

3.3V VIN、デュアル2A、6MHz同期型降圧レギュレータ(出力1.8Vおよび2.0V時)、0.71cm2ソリューション

製品の詳細

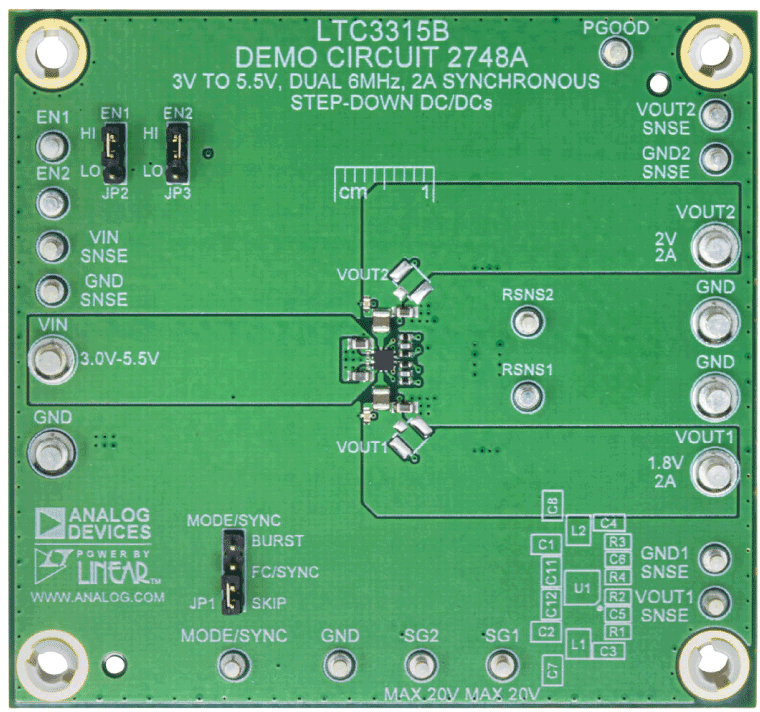

デモ回路DC2748Aは、6MHzで動作する、LTC3315Bデュアル5V、2A同期降圧DC/DCレギュレータを備えています。レギュレータの一方は1.8V出力、もう一方は2.0V出力で、両方とも最大負荷は2Aです。LTC3315Bは、0.5V~VINの出力電圧(動作周波数3MHz~10MHz)に対応しています。LTC3315Bはコンパクトな高効率、高速の同期整流モノリシック降圧スイッチング・レギュレータです。最小オン時間が25nsと高速であるため、高いVINから低いVOUTへの変換を高い周波数で実行できます。

DC2748Aの動作モードは、バースト・モード/スキップ・モード/強制連続(FC)モードから選択できます。JP1をFC/SYNC位置に設定すると、LTC3315Bを3MHz~10MHzのクロック周波数に同期させることができます。LTC3315Bは、外部クロックと同期させると強制連続モードで動作します。

LTC3315Bデータシートには、デバイス、動作、およびアプリケーションに関する詳細が記載されています。データシートは、デモ・マニュアルと併せて参照してください。LTC3315Bは、熱抵抗を低くするための露出パッドが付いた2mm × 2mm LQFNパッケージで組み立てられています。データシートのPCBに関する考慮事項のセクション。

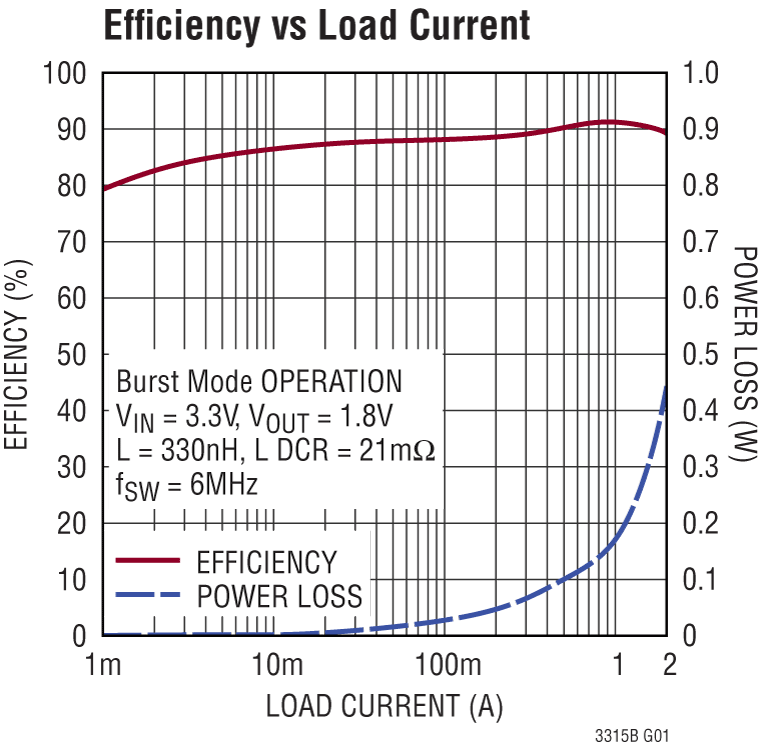

デモ・マニュアルに記載の効率/負荷グラフは、3.3V入力でのバースト・モード動作時の回路における、効率と電力損失を示しています。

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
