特長

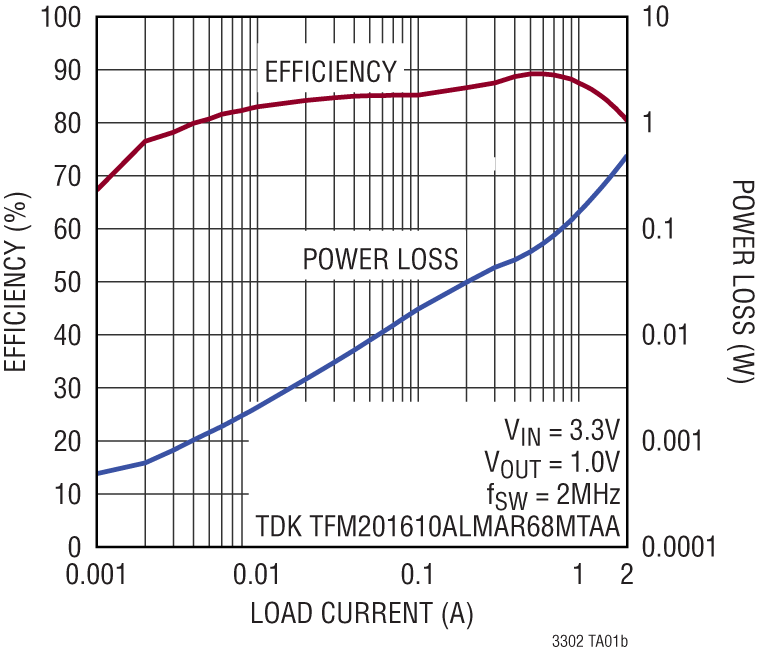

- 高効率:30mΩのNMOS、85mΩのPMOS
- ピーク電流モードの制御
- 最小オン時間:27ns
- 広帯域幅、高速過渡応答
- IQが80μAの低リップルBurst Mode®動作
- 最大6MHzで動作
- 過負荷によるインダクタの飽和状態に対する耐性を確保
- VIN範囲:2.25V~5.5V
- 固定VOUT範囲:0.5V~3.65V、50mV刻みの出荷時設定
- VOUT精度:全温度範囲で±1%
- 高精度な400mVのイネーブル閾値
- シャットダウン電流:1μA
- パワー・グッド、内部補償、ソフトスタート機能
- 熱強化型12ピン、2mm × 2mm、フリップ・チップ(FCQFN)パッケージ、サイド・ウェッタブル・フランク付き
- オートモーティブ・アプリケーション向けのAEC-Q100認証を取得

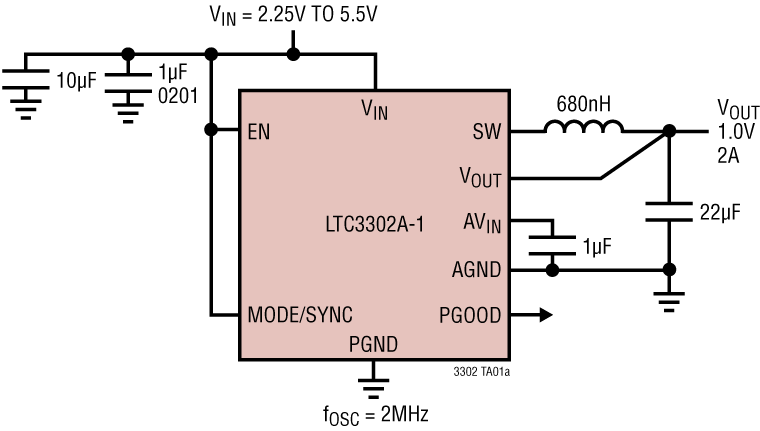

LTC3302は、超小型で高効率かつ低ノイズのモノリシック同期整流式2A降圧DC/DCコンバータです。2.25V~5.5Vの入力電源で動作します。固定周波数のピーク電流モード制御を採用し、小型の外付け部品で高速の過渡応答を実現します。
LTC3302は、低ノイズ向けの強制連続モードまたはパルススキッピング・モード、もしくは軽負荷時に高効率が得られる低リップルBurst Modeで動作するため、バッテリ駆動システムに最適です。このICは、出力電圧をわずか500mVという低い値に調整できます。可変出力バージョンは、2個の外付け抵抗を使用して500mV~VINの範囲で動作します。更に、出力の過電圧保護、短絡保護、サーマル・シャットダウン、クロック同期、低ドロップアウトを実現する最大100%のデューティ・サイクル動作などの機能を搭載しています。
LTC3302は、露出パッドとサイド・ウェッタブル・フランクが付いた薄型の2mm × 2mm FCQFNパッケージを採用しています。
アプリケーション
- 光ネットワーク、サーバー、テレコム
- オートモーティブ、産業、通信
- 分散型DC電源システム(POL)
- FPGA、ASIC、μPコア電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3302
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3302AJUCM#WTRPBF | 12-Lead Plastic Side Solderable TQFN (2mm × 2mm) |
|
|
LTC3302AJUCM-1#WTRPBF | 12-Lead Plastic Side Solderable TQFN (2mm × 2mm) |
|
|
LTC3302AJUCM-1.2#WTRPBF | 12-Lead Plastic Side Solderable TQFN (2mm × 2mm) |
|
|
LTC3302AJUCM-1.8#WTRPBF | 12-Lead Plastic Side Solderable TQFN (2mm × 2mm) |
|
|
LTC3302ARUCM#TRPBF | 12-Lead Plastic Side Solderable TQFN (2mm × 2mm) |
|
|
LTC3302CJUCM#WTRPBF | 12-Lead Plastic Side Solderable TQFN (2mm × 2mm) |
|
|
LTC3302CRUCM#TRPBF | 12-Lead Plastic Side Solderable TQFN (2mm × 2mm) |
|
- LTC3302AJUCM#WTRPBF
- ピン/パッケージ図
- 12-Lead Plastic Side Solderable TQFN (2mm × 2mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3302AJUCM-1#WTRPBF
- ピン/パッケージ図
- 12-Lead Plastic Side Solderable TQFN (2mm × 2mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3302AJUCM-1.2#WTRPBF
- ピン/パッケージ図
- 12-Lead Plastic Side Solderable TQFN (2mm × 2mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3302AJUCM-1.8#WTRPBF
- ピン/パッケージ図
- 12-Lead Plastic Side Solderable TQFN (2mm × 2mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3302ARUCM#TRPBF
- ピン/パッケージ図
- 12-Lead Plastic Side Solderable TQFN (2mm × 2mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3302CJUCM#WTRPBF
- ピン/パッケージ図
- 12-Lead Plastic Side Solderable TQFN (2mm × 2mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3302CRUCM#TRPBF
- ピン/パッケージ図
- 12-Lead Plastic Side Solderable TQFN (2mm × 2mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

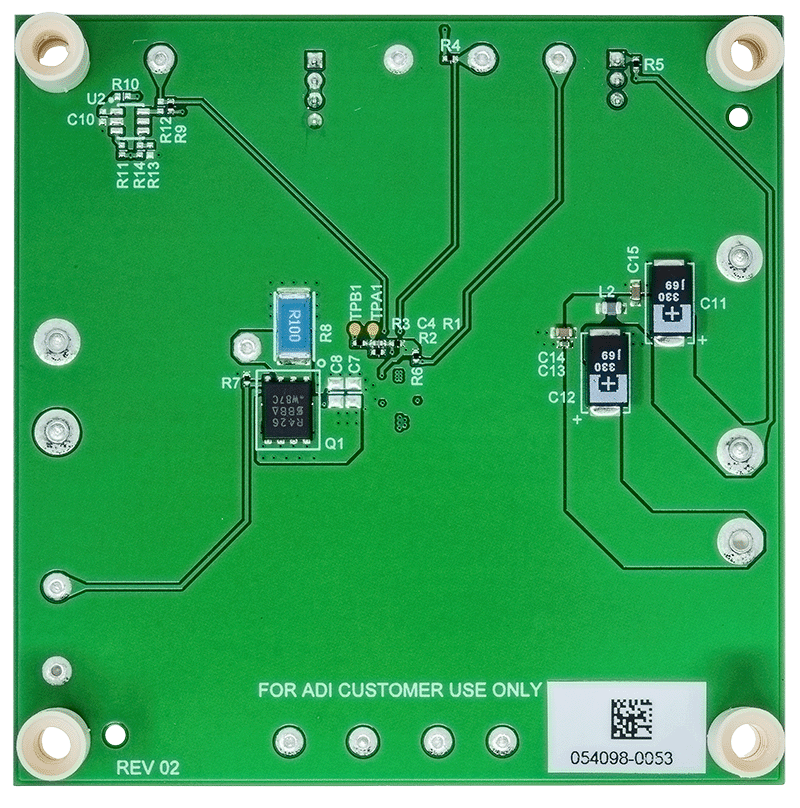

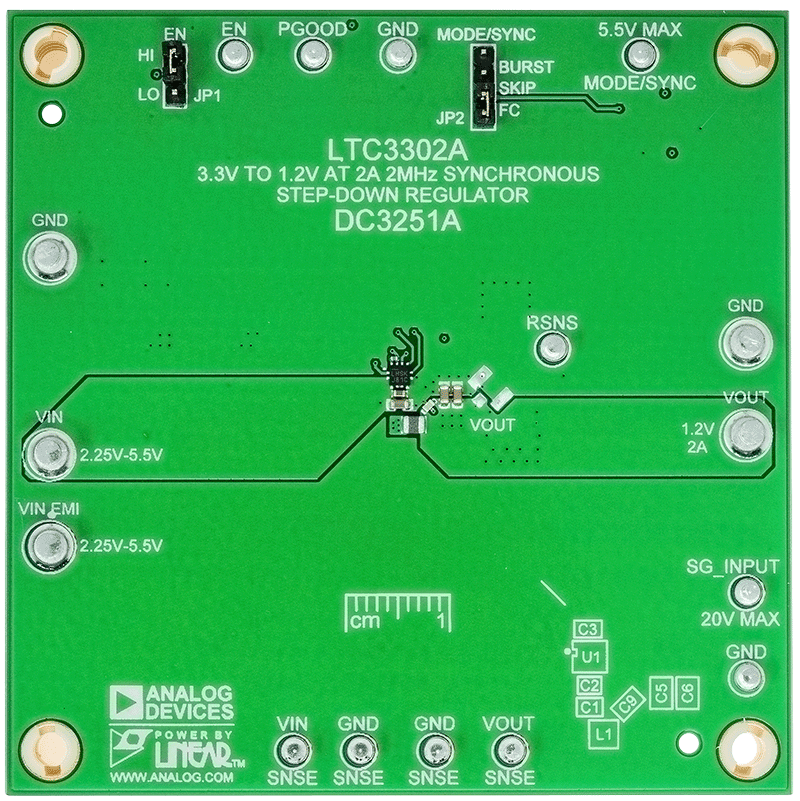

DC3251A
LTC3302A(3.3Vを1.2V(2A)に変換する、2mm × 2mm SWF FCQFN採用の2MHz同期整流式降圧レギュレータ)の性能評価
製品の詳細
デモ回路DC3251Aには、LTC3302A(2MHzで3.3Vを1.2Vに変換する2Aの降圧レギュレータとして動作する5V、2Aの同期整流式降圧Silent Switcher®(サイレント・スイッチャ))が搭載されています。LTC3302Aは、0.5VからVINまでの出力電圧の調整をサポートします。LTC3302Aは、高効率、高速のコンパクトな同期整流モノリシック降圧スイッチング・レギュレータです。27nsの最小オン時間により、高いVINから低いVOUTへの変換が可能です。
DC3251Aの動作モードは、バースト・モード/スキップ(PS)モード/強制連続(FC)モードから選択できます。JP1をSKIP位置に設定すると、LTC3302Aを1.6MHz~2.4MHzのクロック周波数に同期させることができます。LTC3302Aは、外部クロックと同期させると強制連続モードで動作します。
DC3251Aには、伝導EMIを低減するためのEMIフィルタも備わっています。このEMIフィルタを使用するには、入力電圧をVIN EMI端子に印加します。このボードのEMI性能は、「EMI Test Results(EMIテスト結果)」セクションに記載されています。EMI性能グラフの赤線は、伝導/放射EMIテストにおけるCISPR25クラス5のピーク制限値を示しています。
LTC3302Aデータシートには、このデバイス、動作、およびアプリケーションに関する詳細が記載されています。LTC3302Aの完全な仕様は、アナログ・デバイセズから入手できるLTC3302Aのデータシートに記載されています。DC3251A評価用ボードを使用する際は、このユーザ・ガイドと併せてLTC3302Aのデータシートを参照してください。LTC3302Aは、ハンダ付けの目視検査がしやすいサイドウェッタブル・フランク(SWF)が付いた2mm × 2mm FCQFNパッケージを採用しています。低EMI動作と最大の熱性能を実現するためのレイアウトに関する推奨事項は、データシートの「Low EMI PCB Layout(低EMI PCBのレイアウト)」セクションに記載されています。
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
