LTC3252

デュアル、低ノイズ、インダクタ不要の降圧DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  •  入力電圧範囲:2.7V~5.5V
  •  インダクタ不要
  •  LDOよりも50%高い標準効率
  •  スペクトル拡散動作
  •  低い入出力ノイズ
  •  シャットダウン時にVINから負荷を切断
  •  調整可能な個別のデュアル出力 (範囲:0.9V~1.6V)
  •  出力電流:各出力250mA
  •  低い動作電流:IIN=60μA 標準 (1出力イネーブル時、35μA)
  •  低いシャットダウン電流:IIN=0.01μA 標準
  • ソフトスタートにより、ターンオン時の突入電流を制限
  •  短絡および熱保護機能
  •  4mm×3mmの12ピンDFNパッケージ
製品概要
show more Icon

LTC3252は、2.7V~5.5Vの単一入力から2つの調整可能な安定化出力を生成するスイッチトキャパシタ降圧DC/DCコンバータです。このデバイスは、スイッチトキャパシタによるフラクショナル・コンバージョンを使用して、リニア・レギュレータよりも50%高い標準効率を達成します。インダクタは不要です。

独自の固定周波数、スペクトル拡散アーキテクチャにより、低ノイズの安定化出力を供給するとともに、入力ノイズを低減できます。また、このデバイスは、バーストモード動作によって低出力電流時に高効率を達成するとともに、シャットダウン時の消費電流を大幅に低減します。

LTC3252は動作電流が低く(両出力イネーブル時は60μA、片側出力イネーブル時は35μA)、外付け部品数が少ないので、スペースが限られたバッテリ駆動アプリケーションに最適です。このデバイスは 短絡および熱保護機能を搭載し、小型の4mm×3mm 12ピンDFNパッケージで供給されます。


アプリケーション

  •  ハンドヘルド電子機器
  •  携帯電話
  •  低電圧ロジック電源
  •  DSP電源
  •  3.3Vから1.5Vへの変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC611A

LTC3252EDE Demo Board | Dual, Spread-Spectrum, Low Noise Inductorless, Step Down Charge Pump, 2.7V ≤ VIN ≤ 5.5V, VOUT1 = 1.5V @ 250mA, VOUT2 = 1.2V @ 250mA

zoom

DC611A

LTC3252EDE Demo Board | Dual, Spread-Spectrum, Low Noise Inductorless, Step Down Charge Pump, 2.7V ≤ VIN ≤ 5.5V, VOUT1 = 1.5V @ 250mA, VOUT2 = 1.2V @ 250mA

LTC3252EDE Demo Board | Dual, Spread-Spectrum, Low Noise Inductorless, Step Down Charge Pump, 2.7V ≤ VIN ≤ 5.5V, VOUT1 = 1.5V @ 250mA, VOUT2 = 1.2V @ 250mA

製品の詳細

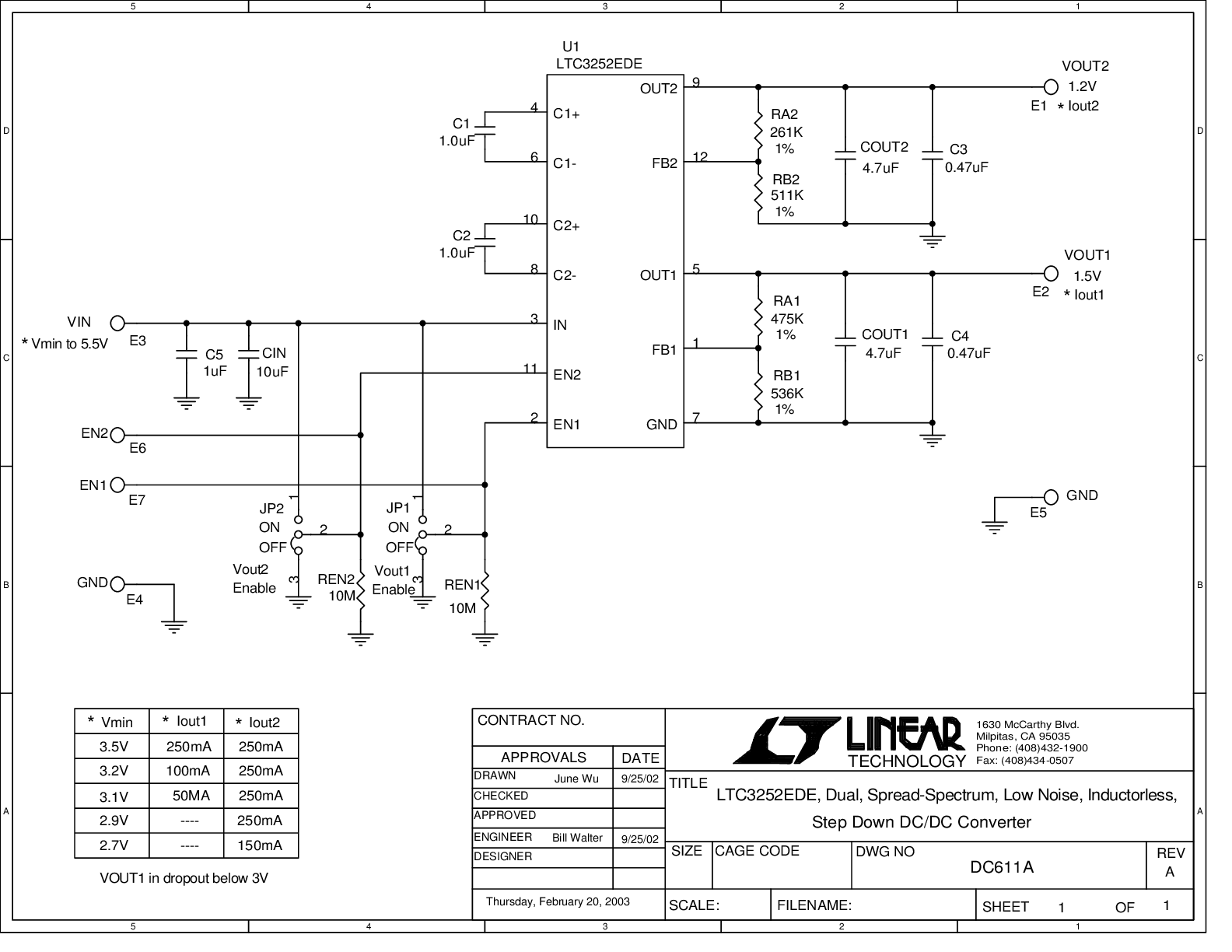

Demonstration circuit 611 is a dual, spread-spectrum, step-down charge pump DC/DC converter featuring the LTC3252EDE. It produces regulated 1.5V and 1.2V output voltages at up to 250mA of output current each, from a 2.7V to 5.5V input. The unique spread spectrum architecture of the LTC3252 provides highly efficient, low noise operation. The circuit has a low external parts count and requires only five small surface mount capacitors and four tiny surface mount resistors.
