特長
- 出力電流：最大500mA
- インダクタ不要
- 入力電圧範囲：2.7V～5.5V
- LDOの2倍の効率
- 2フェーズ・スペクトル拡散動作により、入出力ノイズを低減
- シャットダウン時にVINから負荷を切断
- 調整可能な出力電圧範囲：0.9V～1.6V
- 固定出力電圧：1.2V、1.5V
- スーパーバースト、バースト、バースト無効動作モード
- 低い動作電流：IIN = 35μA（バーストモード動作）
- スーパーバースト動作電流：IIN = 10μA
- 低いシャットダウン電流：IIN = 0.01μA（標準）
- ソフトスタートにより、ターンオン時の突入電流を制限
- 短絡および熱保護機能
- 熱特性の改善された10ピンMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3251/LTC3251-1.2/LTC3251-1.5は、2.7V～5.5Vの入力から安定化出力を生成する2フェーズ・チャージポンプ降圧DC/DCコンバータです。このデバイスは、スイッチトキャパシタによるフラクショナル・コンバージョンを使用して、リニアレギュレータの2倍の標準効率を達成し、インダクタは不要です。VOUTは、最大500mAの負荷電流時に0.9V～1.6Vの範囲で抵抗を使用してプログラム可能、もしくは1.2Vまたは1.5Vの固定周波数に設定されます。
独自の2フェーズ・スペクトル拡散アーキテクチャにより、低ノイズの安定化出力を供給するとともに、入力ノイズを低減できます。このデバイスには、連続スペクトル拡散、バーストモード動作付きスペクトル拡散、スーパーバーストモード動作、シャットダウンという4つの動作モードがあります。
LTC3251/LTC3251-1.2/LTC3251-1.5は動作電流が低く（バーストモード動作時に35μA、スーパーバーストモード動作時に10μA）、外付け部品数が少ないので、スペースが限られたバッテリ駆動アプリケーションに最適です。このデバイスは 短絡および熱保護機能を搭載し、熱特性が改善された10ピンMSOPパッケージで供給されます。
アプリケーション
- ハンドヘルド機器
- 携帯電話
- 携帯用電子機器
- DSP電源
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3251
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
デザイン・ノート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
404.00K
信頼性データ
1
25.65 K
デザイン・ノート
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3251EMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3251EMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3251EMSE-1.2#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3251EMSE-1.2#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3251EMSE-1.5#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3251EMSE-1.5#TRPBF |
10-Lead MSOP w/ EP
|
|
- LTC3251EMSE#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3251EMSE#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3251EMSE-1.2#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3251EMSE-1.2#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3251EMSE-1.5#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3251EMSE-1.5#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3251EMSE#PBF
製造中
LTC3251EMSE#TRPBF
製造中
LTC3251EMSE-1.2#PBF
製造中
LTC3251EMSE-1.2#TRPBF
製造中
LTC3251EMSE-1.5#PBF
製造中
LTC3251EMSE-1.5#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3251EMSE#PBF
製造中
LTC3251EMSE#TRPBF
製造中
LTC3251EMSE-1.2#PBF
製造中
LTC3251EMSE-1.2#TRPBF
製造中
LTC3251EMSE-1.5#PBF
製造中
LTC3251EMSE-1.5#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3251EMSE#PBF
製造中
LTC3251EMSE#TRPBF
製造中
LTC3251EMSE-1.2#PBF
製造中
LTC3251EMSE-1.2#TRPBF
製造中
LTC3251EMSE-1.5#PBF
製造中
LTC3251EMSE-1.5#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3251EMSE#PBF
製造中
LTC3251EMSE#TRPBF
製造中
LTC3251EMSE-1.2#PBF
製造中
LTC3251EMSE-1.2#TRPBF
製造中
LTC3251EMSE-1.5#PBF
製造中
LTC3251EMSE-1.5#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

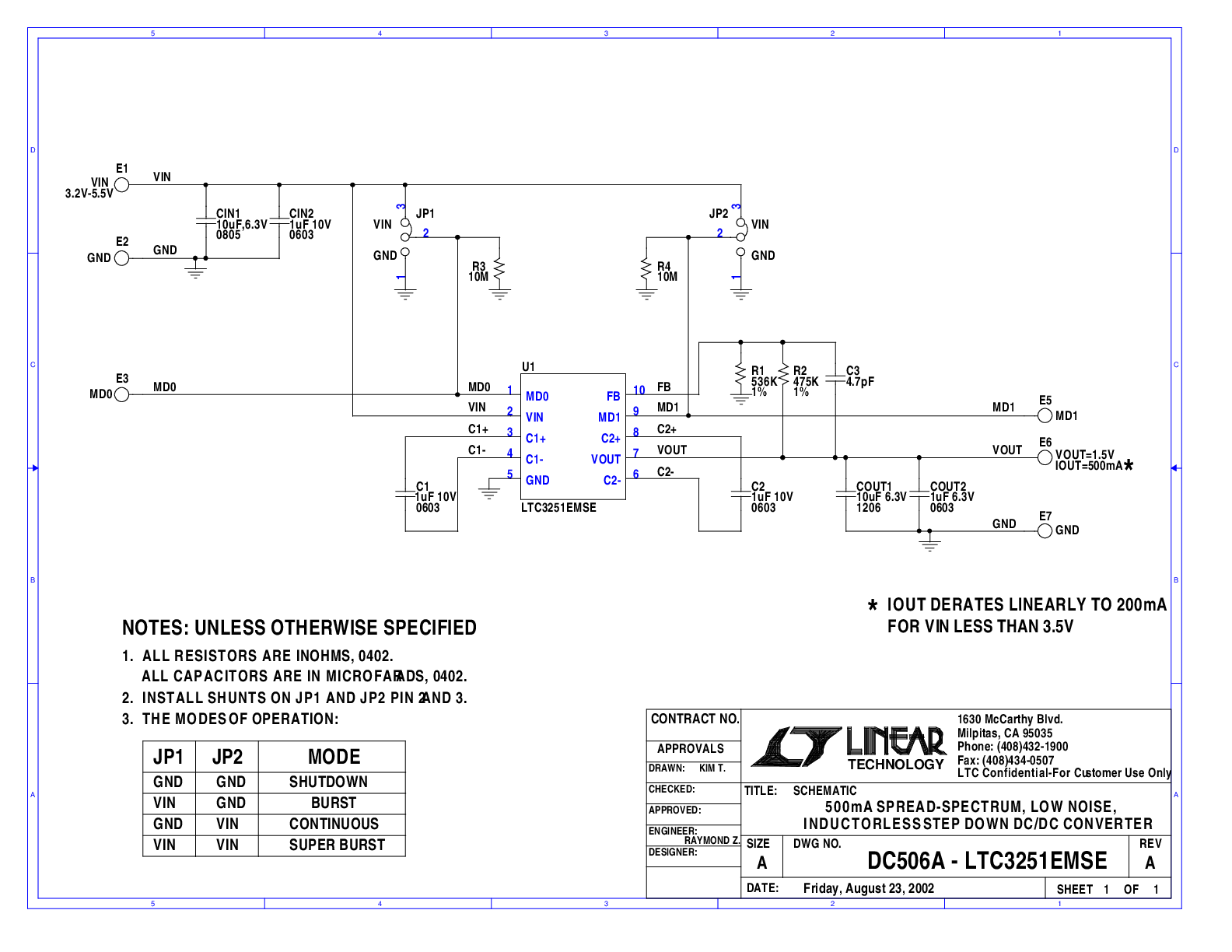

DC506A
LTC3251EMSE Demo Board | Spread-Spectrum, Low Noise, Inductorless Step-Down Charge Pump, 3.2V ≤ VIN ≤ 5.5V, VOUT @ Up to 500mA
製品の詳細
Demonstration circuit 506A is a two-phase, step down charge pump DC/DC converter featuring the LTC3251EMSE. It produces a regulated 1.5V output voltage at up to 500mA of output current from a 3.2V to 5.5V input. The LTC3251's unique two-phase, spread spectrum architecture provides high efficient and low noise operation.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
