特長
- 3.3Vまたは2.5Vの固定出力電圧を生成する昇圧/降圧チャージポンプ
- 入力電圧範囲：1.8V～5.5V
- 出力電流：最大150mA
- 自動的なモード切替え
- 昇圧モードでの固定周波数（1.2MHz）動作
- 降圧モードでの低損失レギュレータ動作
- 無負荷時の低消費電流：IQ＝65μA
- ソフトスタート機能により、突入電流を低減
- シャットダウン時に入力から負荷を切断
- シャットダウン電流：＜1μA
- 短絡/熱保護
- 6 ピン（2mm×2mm）DFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3240-3.3/LTC3240-2.5は、広い入力電圧範囲（1.8V～5.5V）で3.3Vまたは2.5Vの固定安定化出力電圧を生成する昇圧/降圧チャージポンプDC/DCコンバータです。
LTC3240は、入力電圧が安定化出力電圧を上回る場合、低損失レギュレータとして動作します。入力電圧が安定化出力電圧の100mV以内まで低下すると、自動的に昇圧モードに切り替わります。昇圧モードでは、固定周波数（1.2MHz）ダブリング・チャージポンプとして動作します。
LTC3240-3.3/LTC3240-2.5は無負荷時の低い動作電流（標準65μA）とシャットダウン時の非常に低い動作電流（＜1μA）を特長としています。内蔵のソフトスタート回路により、起動時に過度の突入電流を防止します。サーマル・シャットダウンおよび電流制限回路により、VOUTからGNDへの連続的な短絡に耐えることができます。
LTC3240-3.3/LTC3240-2.5が必要とするのは3個の小型の外付けセラミック・コンデンサだけなので、実装面積が非常に小さいアプリケーションに対応できます。LTC3240-3.3/LTC3240-2.5は6ピン（2mm×2mm）DFNパッケージで供給されます。
アプリケーション
- 2AAから2.5V
- 2～3AA/リチウムイオンから3.3V
- 幅広いハンドヘルド機器に使用されているカメラ、I/O電源、オーディオ、PCカード、Misc. Logicなどの低電圧電源
3
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3240
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
データシート
1
信頼性データ
1
25.65 K
ユーザ・ガイド
1
232.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
信頼性データ 1
ユーザ・ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3240EDC-2.5#TRMPBF |
6-Lead DFN (2mm x 2mm w/ EP)
|
|
|
| LTC3240EDC-2.5#TRPBF |
6-Lead DFN (2mm x 2mm w/ EP)
|
|
|
| LTC3240EDC-3.3#TRMPBF |
6-Lead DFN (2mm x 2mm w/ EP)
|
|
|
| LTC3240EDC-3.3#TRPBF |
6-Lead DFN (2mm x 2mm w/ EP)
|
|
- LTC3240EDC-2.5#TRMPBF
- ピン／パッケージ図
-
6-Lead DFN (2mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3240EDC-2.5#TRPBF
- ピン／パッケージ図
-
6-Lead DFN (2mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3240EDC-3.3#TRMPBF
- ピン／パッケージ図
-
6-Lead DFN (2mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3240EDC-3.3#TRPBF
- ピン／パッケージ図
-
6-Lead DFN (2mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2
DC903A-A

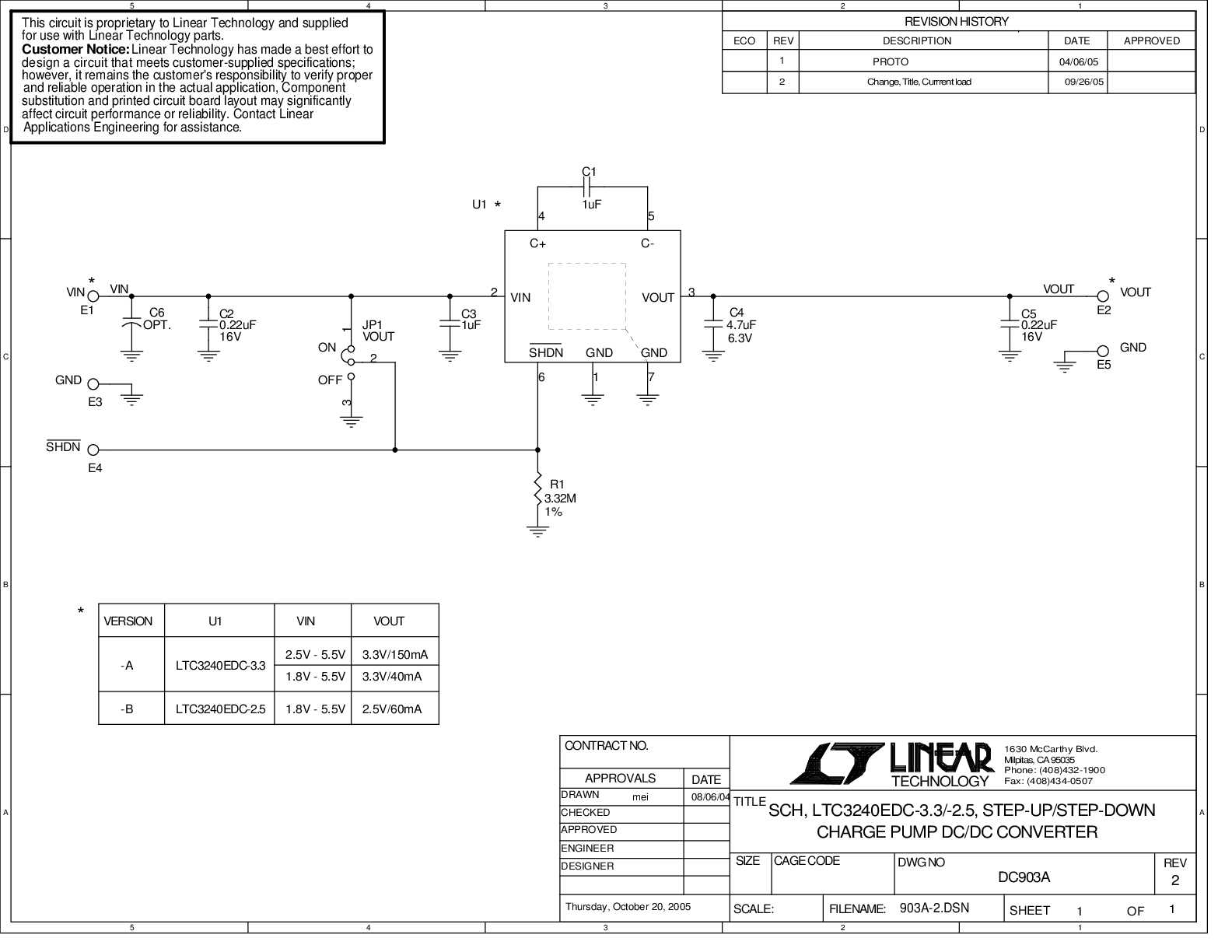

LTC3240EDC-3.3 Demo Board | Regulated Buck-Boost Charge Pump, 1.8V ≤ VIN ≤ 5.5V, VOUT = 3.3V @ Up to 150mA
