特長
- 超低消費電力:消費電流が8μA
- 安定化出力電圧:3.3V±4%、5V±4%、可変
- VIN 範囲:
- 1.8V~4.4V (LTC3221-3.3)
- 2.7V~5.5V (LTC3221-5)
- 出力電流:最大60mA
- インダクタ不要
- 非常に低いシャットダウン電流:<1μA
- シャットダウン時にVINから負荷を切断
- Burst Mode制御
- 短絡保護機能
- ソリューションの高さ:<1mm
- 2mm×2mmの小型6ピンDFNパッケージ
LTC3221ファミリは、最大60mAで安定化出力を生成するマイクロパワー・チャージポンプDC/DCコンバータです。入力電圧範囲は1.8V~5.5Vです。動作電流が極めて低く(無負荷で標準8μA)、外付け部品数が少ない(フライング・コンデンサ1個と、VINとVOUTに小型バイパス・コンデンサ2個)ので、小型のバッテリ駆動アプリケーションに最適です。
LTC3221ファミリには、5Vおよび3.3V固定出力バージョンと可変出力バージョンがあります。いずれのデバイスもBurst Mode®スイッチトキャパシタ電圧ダブラとして動作し、超低消費電流を実現します。これらのデバイスは制御された電流を使用して出力を供給し、VOUTからグランドへの連続的な短絡に耐えることができます。可変出力のLTC3221はFBピンを使用して、所要の出力電圧をプログラムすることができます。
LTC3221ファミリは高さの低い(0.75mm)2mm×2mm 6ピンDFNパッケージで供給されます。
アプリケーション
- 低消費電力2 AAセルから3.3V電源
- メモリ・バックアップ電源
- タイヤ圧力センサ
- 汎用低消費電力リチウムイオン・バッテリから5V電源
- RF 送信機
- グルコース・メータ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3221
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
240.00K
信頼性データ
1
25.65 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3221EDC#TRMPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LTC3221EDC#TRPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LTC3221EDC-3.3#TRMPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LTC3221EDC-3.3#TRPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LTC3221EDC-5#TRMPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LTC3221EDC-5#TRPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
- LTC3221EDC#TRMPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3221EDC#TRPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3221EDC-3.3#TRMPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3221EDC-3.3#TRPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3221EDC-5#TRMPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3221EDC-5#TRPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 3
DC862A-B
LTC3221EDC-5 Demo Board | Micropower Regulated Charge Pump, 2.7V ≤ VIN ≤ 5.5V, VOUT = 5V @ Up to 60mA
製品の詳細

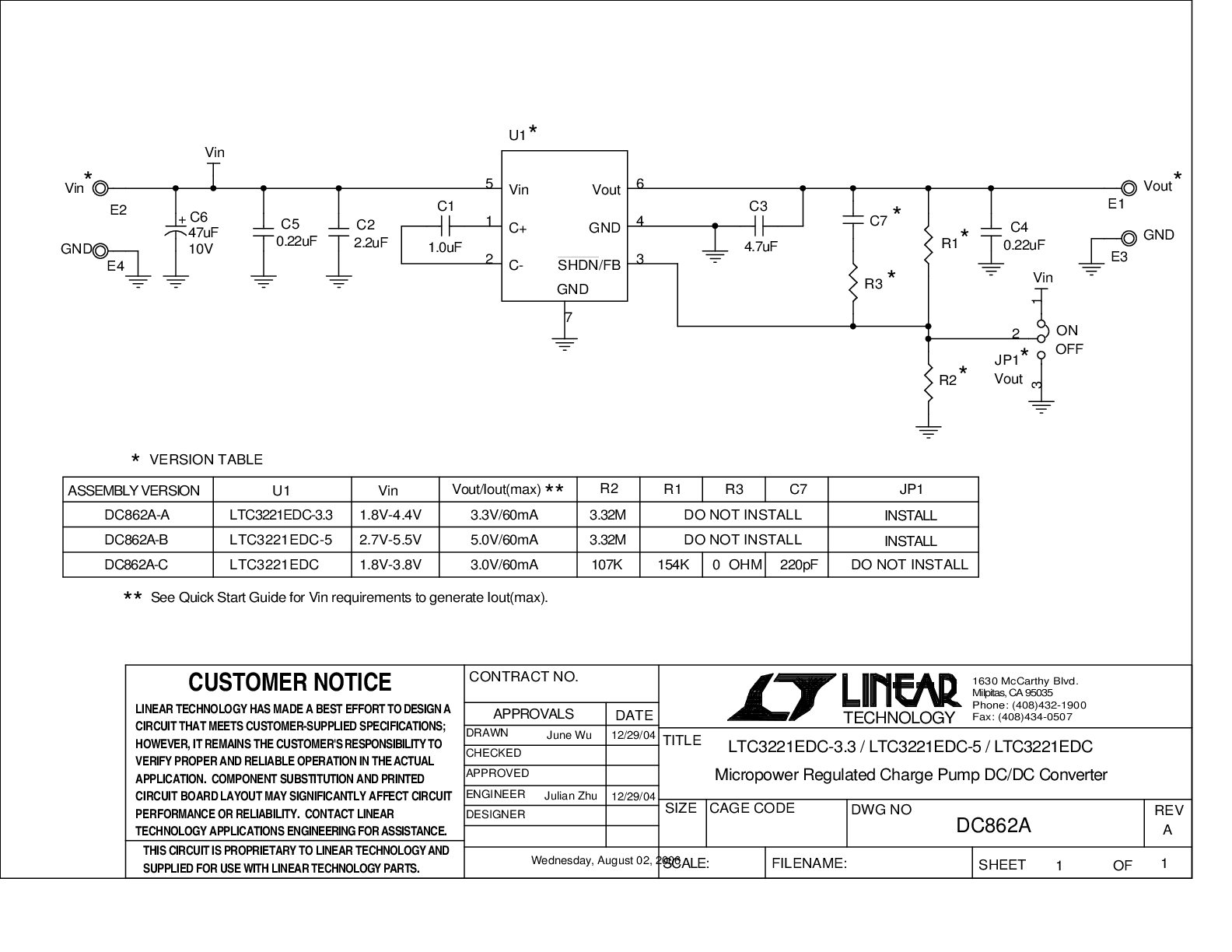

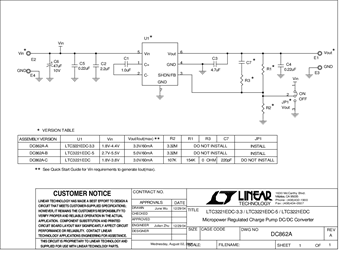

Demonstration circuit 862 is a micropower regulated charge pump DC/DC converter featuring the 60mA output LTC3221 in a 2mm × 2mm DFN package. It comes in three assembly versions, DC862A-A, DC862A-B and DC862A-C, featuring the LTC3221EDC-3.3 (fixed 3.3V output), the LTC3221EDC-5 (fixed 5V output) , and LTC3221EDC (adjustable output set to 3V), respectively. The demo board input voltage range depends on the IC used; for the 5V output DC862A-B, the input voltage range is 2.7V to 5.5V.
