製品概要

機能と利点

  • 自動モード切り換えによって高効率を達成するチャージポンプ
  • マルチモード動作:1 倍、1.5 倍、2 倍
  • 4つの低損失LED出力
  • 最大600mAの総出力電流
  • トーチおよびフラッシュ向けにISETピンとイネーブルピンを個別装備
  • 低ノイズ、固定周波数動作
  • EN2ピンを介したPWM輝度制御
  • 低いシャットダウン電流:4μA
  • ソフトスタート機能により、起動時およびモード切り替え時の突入電流を制限
  • オープン/短絡LED保護
  • インダクタなし

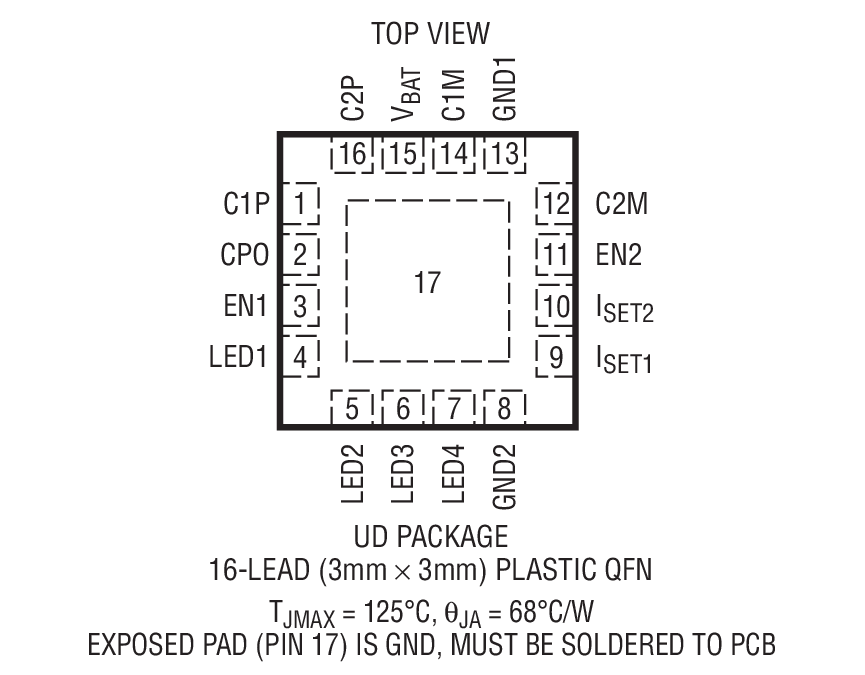

  • 3mm×3mmの16ピンQFNプラスチック・パッケージ

製品概要

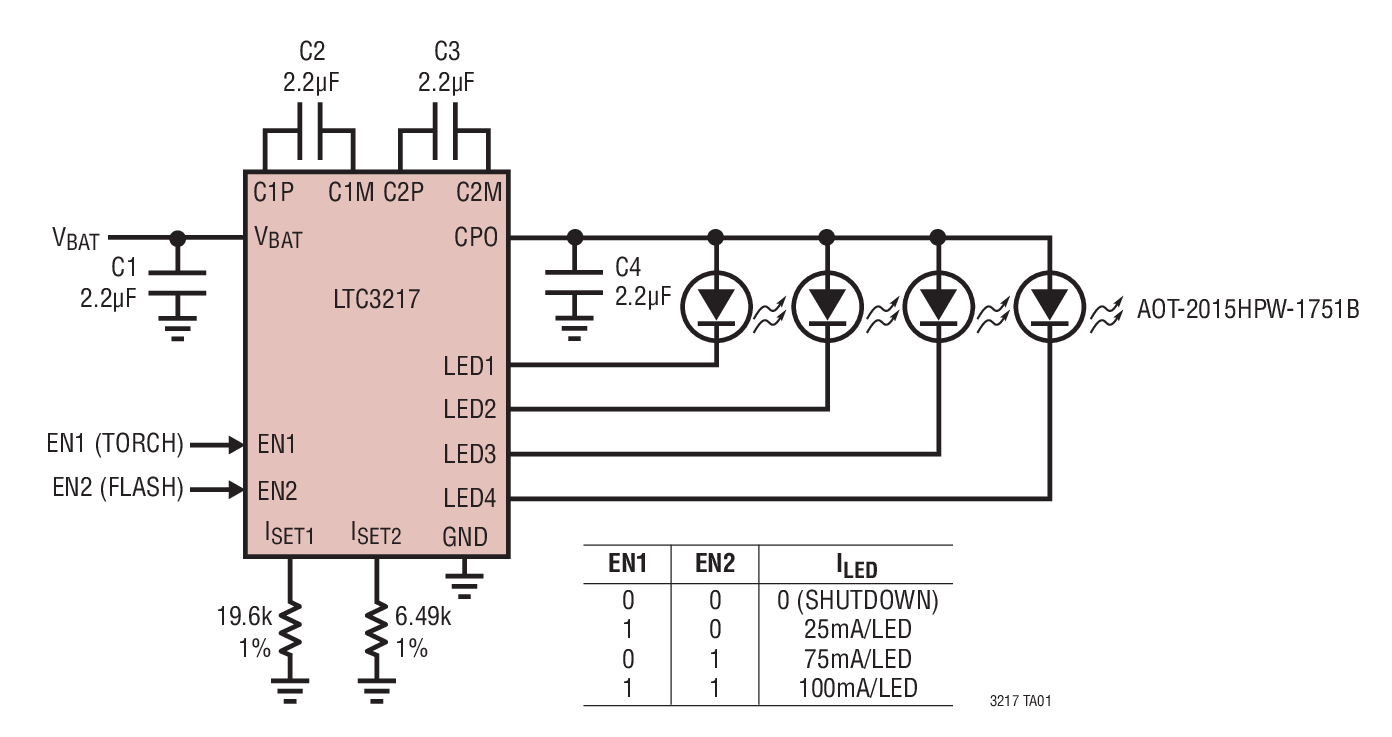

LTC3217は、4つの高電流LEDに電力を供給する低ノイズのチャージポンプDC/DCコンバータです。小型セラミック・コンデンサ4個と電流設定抵抗2本を使用するだけで、完全なLED電源および電流コントローラを構成することができます。

内蔵のソフトスタート回路により、起動時およびモード切り替え時の過度の突入電流を防止します。スイッチング周波数が高いので、小型の外付けコンデンサを使用できます。高電流と低電流は、2本の抵抗を使用して個別に設定されます。また、2つのロジック入力ピンを介してシャットダウン・モードと電流出力レベルが選択されます。

LEDを流れる電流はISET1とISET2を介して設定されます。また、輝度はEN2ピンのパルス幅変調によって制御することができます。

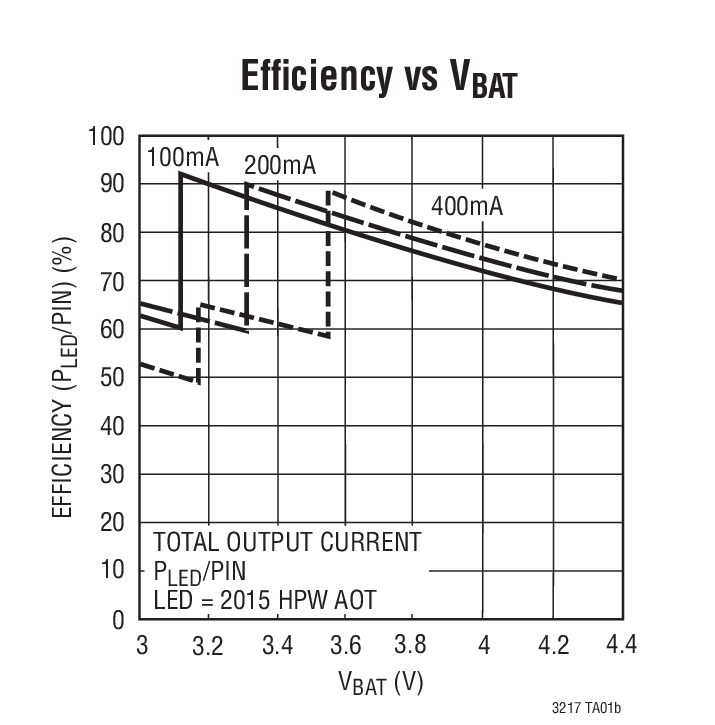

チャージポンプはLED電流源の電圧に基づいて効率を最適化します。このデバイスは1倍モードで起動し、いずれかのイネーブルされたLED電流源がドロップアウト状態になり始めると自動的に昇圧モードに切り替わります。 最初のドロップアウトで1.5倍モードに切り替わり、次のドロップアウトで2倍モードに切り替わります。デバイスがシャットダウンするたびに1倍モードにリセットされます。

LTC3217は高さの低い3mm×3mm×0.75mm 16ピンQFNパッケージで供給されます。


アプリケーション

  • 携帯電話、DSC、PDA用マルチLEDカメラ・ライト電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

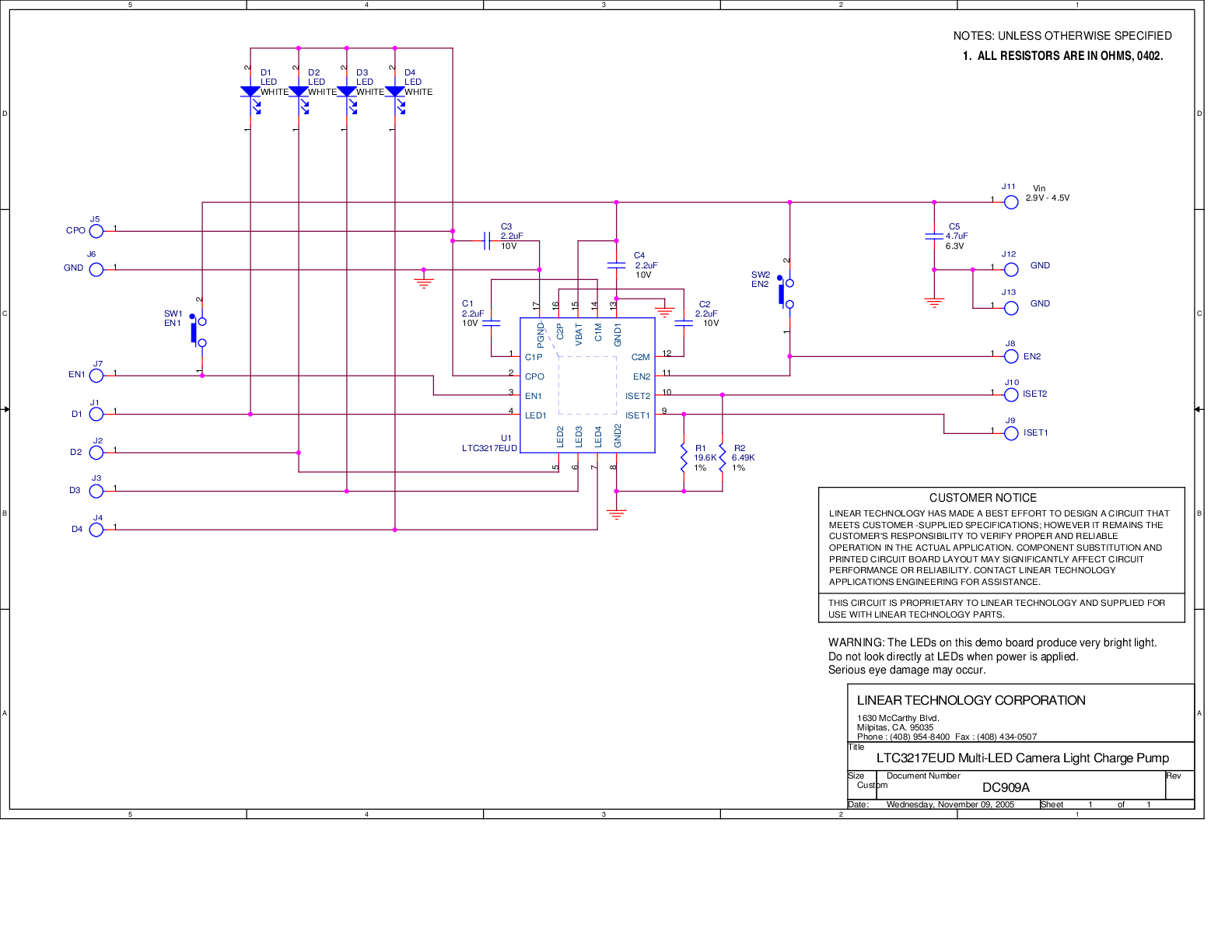

評価キット (1)
